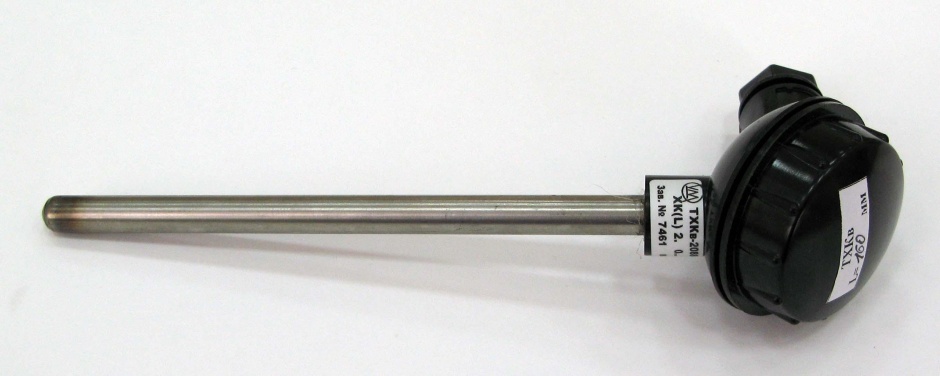

Датчик температуры ТХАв/ТХКв-2088-01, -011 Термопара
Цена: по запросу
ТУ 4211-018-39375199-00
Область применения
Погружные термопреобразователи общего назначения.
Конструктивные особенности
- ТХАв/ТХКв-2088-01: защитная арматура без штуцера, материал клеммной головки – фенопласт; могут комплектоваться передвижными штуцерами;
- ТХАв/ТХКв-2088-011: то же, что и ТХАв/ТХКв-2088-01, но головка из алюминиевого сплава.
Диапазоны измерения
|
Тип термопары |
Материал защитной арматуры |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
К |
С10 |
от -40 до 800 |
600 |
|
С13 |
от -40 до 900 |
700 |
|
|
Т18 |
от -40 до 1000 |
800 |
|
|
Т45 |
от -40 до 1100 |
900 |
|
|
L |
С10, С13 |
от -40 до 600 |
450 |
Технические характеристики
|
Модификация |
Количество чувствительных элементов и вид рабочего спая |
Диаметр защитной арматуры, d, мм |
Показатель тепловой инерции, с, не более |
Длина монтажной части, L, мм |
|
ТХАв/ТХКв-2088-01, ТХАв/ТХКв-2088-011 |
1И, 2И |
8 |
15 |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600 |
|
10 |
20 |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 |
|
Пример обозначения при заказе |
||||||||||
|
ТХАв-2088-01 |
– |
320 |
– |
2 |
– |
1 |
– |
1 |
– |
С10 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
- Тип и модификация термопреобразователя;
- Длина монтажной части, L;
- Класс допуска, 1 или 2;
- Изоляция рабочего спая: «1» — изолированный;
- Количество рабочих спаев: 1 или 2;
- Материал защитной арматуры;
Примечание: по умолчанию диаметр защитной арматуры d=10 мм. При заказе с d=8 мм, диаметр указывать в явном виде.
