Датчик температуры ТХА-К/ТХК-К/ТЖК/ТНН.104, -1041 Термопара
Цена: по запросу
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
Область применения
Термопреобразователи общего назначения.

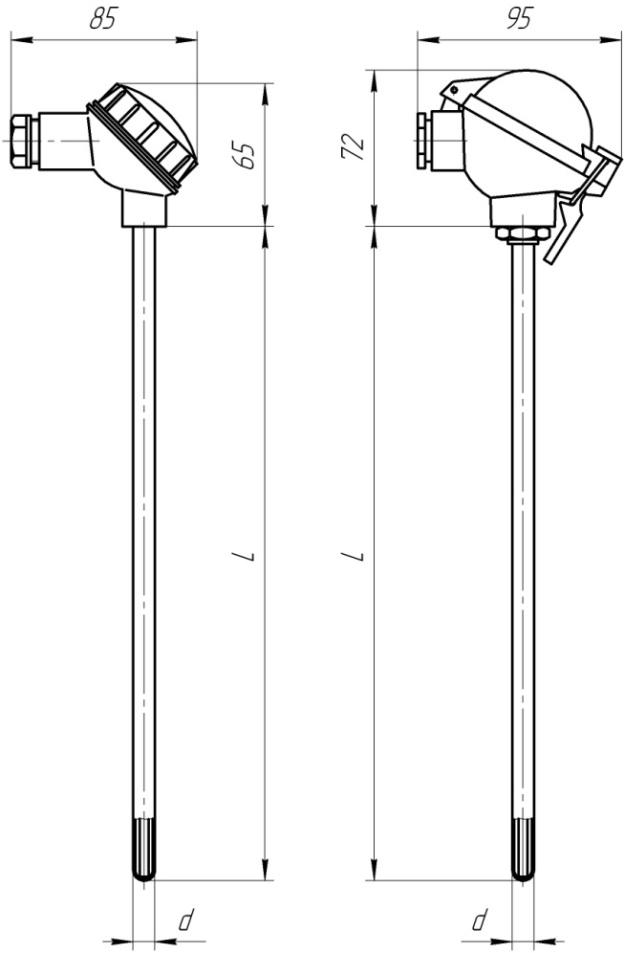

Конструктивные особенности
- ТХА-К/ТХК-К/ТЖК/ТНН.104: защитная арматура без штуцера, материал клеммной головки – фенопласт. Возможна комплектация передвижными штуцерами.
- ТХА-К/ТХК-К/ТЖК/ТНН.1041: то же, что и ТХА-К/ТХК-К/ТЖК/ТНН.104, но головка из алюминиевого сплава.
Диапазоны измерения
|
Тип термопары |
Материал защитной арматуры |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
К |
С10 |
от -40 до 800 |
600 |
|
С13 |
от -40 до 900 |
700 |
|
|
Т18 |
от -40 до 1000 |
800 |
|
|
Т45 |
от -40 до 1050 |
800 |
|
|
L |
С10, С13 |
от -40 до 600 |
450 |
|
J |
С10, С13 |
от -40 до 550 |
450 |
|
N |
С10 |
от -40 до 800 |
600 |
|
С13 |
от -40 до 900 |
700 |
|
|
Т18 |
от -40 до 1000 |
900 |
|
|
Т45 |
от -40 до 1100 |
1000 |
Технические характеристики
|
Модификация |
Количество рабочих спаев |
Диаметр защитной арматуры, d, мм |
Показатель тепловой инерции, с, не более |
Длина монтажной части, L, мм |
|
|
с изол. спаем |
с неизол. спаем |
||||
|
ТХА-К.104 (1041) ТХК-К.104 (1041) ТЖК.104 (1041) ТНН.104 (1041) |
1 или 2 |
6 |
15 |
10 |
320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, |
|
8 |
20 |
12 |
|||
|
10 |
25 |
15 |
|||
|
Пример обозначения при заказе |
|||||||||||
| ТХА-К.104 |
– |
2 |
– |
1 |
– |
1 |
– |
С10 |
– |
500 |
(d=8 мм) |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
- Тип и модификация термопреобразователя
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» — изолированный, «2» — неизолированный
- Количество рабочих спаев: 1 или 2.
- Материал защитной арматуры
- Монтажная длина, L
Примечание: по умолчанию диаметр защитной арматуры d=10 мм. При заказе с d=6 или 8 мм, диаметр указывать в явном виде.
