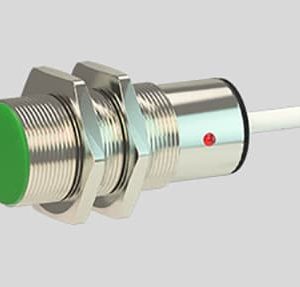

CM30, Емкостные датчики d30mm

Бесконтактный емкостной датчик CM30 применяется для определения контроля положения объекта. Он замыкает или размыкает цепь при появлении в области срабатывания объекта. Датчики серии СМ30, отличающиеся низкой ценой, используют для обнаружения различных предметов из масла, стекла, пластмассы, металла и других материалов на расстоянии до 15 миллиметров.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас
Возможная область применения датчиков CM 30 очень разнообразна. Их используют в системах по регулированию и управлению производственными процессами практически во всех производственных отраслях промышленности. Емкостной датчик применяется для выполнения контроля за заполнением резервуара зернистым, порошкообразным или жидким веществом, в качестве конечных выключателей на станках, обрабатывающих центрах, роботах, конвейерах, автоматизированных линиях и пр.

Ёмкостные датчики серии СМ30

  • Повышенное расстояние срабатывания
  • Четко очерченная зона срабатывания
  • Высокая помехозащищенность
  • Высокая частота переключения
  • Пылезащищенность, виброустойчивость, водо- и маслозащищенность
  • Защита от неправильной полярности и КЗ
  • Долгий срок службы

Структура обозначения

Структура обозначения

  1. LM– Тип выключателя
    • LM – Индуктивный датчик в цилиндрическом корпусе
    • LMF – Индуктивный датчик в прямоугольном корпусе
    • CM – Емкостной датчик в цилиндрическом корпусе
  2. 18 – Диаметр корпуса (6; 8; 12; 18; 30мм)
  3. 30 – питания (30: 6-36VDC; 330: 10-30VDC; 20: 90-250VAC)
  4. 05 – Расстояние срабатывания 5мм (1; 2; 4; 5; 8; 10; 15; 16; 25мм)
  5. N– Тип выхода
    • N – транзистор NPN (трехпроводное подключение)
    • P – транзистор PNP (трехпроводное подключение)
    • L – двухпроводный DC выход
    • A – симистор NO (двухпроводное подключение)
    • B – симистор NC (двухпроводное подключение)
  6. A– Состояние выхода
    • A – нормально открытый NO
    • B – нормально закрытый NC
    • C – NO+NC
  7. – Способ подключения
    • – кабель; T – разьем

Ёмкостные датчики серии СМ30. Размеры

Технические характеристики

Заподлицо

Модель Расстояние срабатывания Напряжение питания Выход
Тип Состояние
CM30-3010NA 0 — 10мм DC 6-36V NPN NO
CM30-3010NB NPN NC
CM30-3010NC NPN NO+NC
CM30-3010PA PNP NO
CM30-3010PB PNP NC
CM30-3010PC PNP NO+NC
CM30 -2010A AC 90-250V симистор NO
CM30-2010B NC

Не заподлицо

Модель Расстояние срабатывания Напряжение питания Выход
Тип Состояние
CM30-3015NA 0 -15мм DC6-36V NPN NO
CM30-3015NB NPN NC
CM30-3015NC NPN NO+NC
CM30-3015PA PNP NO
CM30-3015PB PNP NC
CM30-3015PC PNP NO+NC
CM30-2015A AC 90-250V симистор NO
CM30-2015B NC

Вы можете купить емкостной датчик CM30 в Перми в компании БРИКО Автоматик г. Пермь

Вариант

CM30-3010NA, Sn = 0-10 мм, 6…36V DC, NPN, н.о.

,

CM30-3010NC, Sn = 0-10 мм, 6…36V DC, NPN, н.о + н.з.

,

CM30-3010PA, Sn = 0-10 мм, 6…36V DC, PNP, н.о.

,

CM30-3010PC, Sn = 0-10 мм, 6…36V DC, PNP, н.о. + н.з.

,

CM30-2010A, Sn = 0-10 мм, 90…250V AC, SCR, н.о.

,

CM30-2010B, Sn = 0-10 мм, 90…250V AC, SCR, н.з.

,

CM30-3015NA, Sn = 0-15 мм, 6…36V DC, NPN, н.о.

,

CM30-3015NC, Sn = 0-15 мм, 6…36V DC, NPN, н.о + н.з.

,

CM30-3015PA, Sn = 0-15 мм, 6…36V DC, PNP, н.о.

,

CM30-3015PC, Sn = 0-15 мм, 6…36V DC, PNP, н.о. + н.з.

,

CM30-2015A, Sn = 0-15 мм, 90…250V AC, SCR, н.о.

,

CM30-2015B, Sn = 0-15 мм, 90…250V AC, SCR, н.з.
