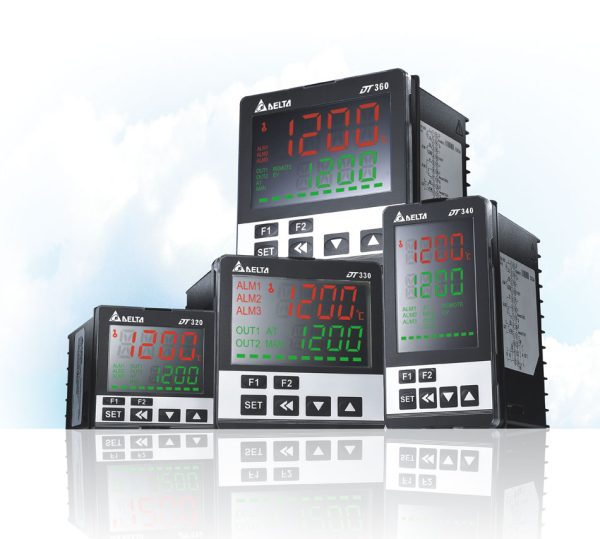

DT3, Новое поколение температурных контроллеров
Регулятор DT3 — это новинка среди регудяторов Delta Electronics. Богатый набор функций и возможность их расширения позволяет использовать регулятор DT3 Delta Electronics в качестве регулятора, ПИД-регулятора, программного регулятора.
Цена: по запросу
Регулятор температуры Delta DT3 включает в себя модернизированную аппаратную часть с повышенными характеристиками и смарт-функциями, обладает улучшенной быстротой реакции, модульной конструкцией и удобными функциональными клавишами. Регулятор имеет функции самонастройки и гибкого управления температурой, осуществляет регулирование температуры по сглаженной кривой. Регуляторы могут устанавливаться открытым монтажом или в шкафах управления. Кроме того, инновационная конструкция позволяет пользователю по необходимости заменять модули для достижения максимальной гибкости конфигурации и расширения системы.
Новое семейство термоконтроллеров DT3 предназначено для замены текущих серий DTA и DTB.
В отличие от предыдущих поколений, в DT3 не будет разделения на «простой и расширенный» варианты как DTA и DTB, а будет единый термоконтроллер, различающийся только опциями: количеством и типом управляющих выходов, а также наличием/отсутствием интерфейса RS485. С точки зрения настроек и меню пользователя у различных модификаций DT3 отличий не будет.
С конструктивной и программной точки зрения DT3 имеет следующие преимущества перед нынешними семействами DTA и DTB:
- более компактный корпус (по глубине)
- имеет современный цветной ЖК-дисплей
- более низкое энергопотребление
- при срабатывании аварии дисплей моргает красным фоном
- больше индикации, в т.ч. уровень открытия управляющего выхода
- более логичное меню и единое для всех моделей
- есть две программируемые функциональные кнопки
- имеется встроенный порт mini USB для обновления прошивки
- имеются модификации на 220 VAC и 24 VDC
- поддерживаются основные типы выходов: релейный, транзисторный, токовый и потенциальный
- есть опция входа Cu50
- 6 наборов настроек ПИД-регулятора (у DTB – 4, DTA – 1)
- имеется входной фильтр и линеаризации
- есть возможность отключить компенсацию холодного спая
- при подаче питания индицируется версия прошивки и тип выхода
- появился режим выхода на уставку за заданное время
- увеличен объём программного режима: 16 наборов по 16 шагов (у DTB 8 на 8)
- добавлен FUZZY регулятор (поверх ПИД-регулятора)
- возможность изменить исходное состояние выходов
- появилась явная и понятная процедура сброса на заводские установки
- появилась возможность ставить числовой пароль
- появилась возможность задать задержку на включение аварийного выхода
- появилась возможность удерживать аварийную индикацию во включенном состоянии
- появилась возможность фиксации пикового значения величины во время аварии
Вывод: с точки зрения функциональных возможностей термоконтроллеры семейства DT3 являют собой существенное улучшение по сравнению с текущими сериями DTA и DTB.
Основные характеристики:
- Различные режимы управления
- Автонастройка
- Нечеткая логика
- ПИД с автонастройкой
- Вкл/Выкл
- Ручное
- Возможности расширения
Модульная конструкция функциональных устройств позволяет устанавливать/заменять необходимые модули в зависимости от требований задач управления
- Большой трехцветный ЖК-дисплей
- Обнаружение обрыва цепи нагревателя
Измерение токов до 100 A
- Ретранслирующий выход
- Определяемые пользователем функциональные клавиши
- Выбор режима управления
- Удаленный/локальный режим
- Режим запуска/останова
- Автонастройка
- Управление «точка-точка»
Установка целевой величины на несколько приборов
- Встроенные твердотельные реле с долгим сроком службы
- Сокращение издержек
- Подходит для применений с часто изменяющимся состоянием выхода
- Два канала управления
- Два выхода позволяют управлять одновременно нагревом и охлаждением
- Функция автонастройки позволяет вычислять 2 набора параметров регулятора: для нагрева и для охлаждения
Спецификации:
Напряжение питания | AC 100 … 240В, 50/60Гц, DC 24В ±10% |
---|---|
Дисплей | LCD. PV: красный; SV: зеленый |
Входной сигнал | Термопара: K, J, T, E, N, R, S, B, L, U, TXK |
Платиновое термосопротивление: Pt100, JPt100 | |
Анологовый: 0 … 5 В, 0 … 10 В, 0 … 20 мА, 4 … 20 мА, 0 … 50 мВ | |
Методы управления | ПИД, FUZZY (гибкое управление), автонастройка, ручное управление, вкл./выкл. |
Индикация | целые или с 1 знаком после зяпятой |
Частота регистрации | 0.1 сек. |
Рабочая температура | 0 ~ +50℃ |
Влажность воздуха | 35 to 80% RH (без выпадения конденсата) |
Доступные на данный момент аналоги серии DTA/DTB и новой серии DT3:
DTA/DTB | DT3 | Описание |
---|---|---|
DTA4848R0 | DT320RA | 48×48мм, релейный выход, питание 80-260В AC |
DTA4848V0 | DT320VA | 48×48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC |
DTA4848C0 | DT320CA | 48×48мм, аналоговый выход (4…20мА), питание 80-260В AC |
DTA4848R1 | DT320RA-0200 | 48×48мм, релейный выход, питание 80-260В AC; RS-485 |
DTA4848V1 | DT320VA-0200 | 48×48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 |
DTA4848C1 | DT320CA-0200 | 48×48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 |
DTA7272R0 | DT330RA | 72×72мм, релейный выход, питание 80-260В AC |
DTA7272V0 | DT330VA | 72×72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC |
DTA7272C0 | DT330CA | 72×72мм, аналоговый выход (4…20мА), питание 80-260В AC |
DTA7272R1 | DT330RA-0200 | 72×72мм, релейный выход, питание 80-260В AC; RS-485 |
DTA7272V1 | DT330VA-0200 | 72×72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 |
DTA7272C1 | DT330CA-0200 | 72×72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 |
DTA4896R0 | DT340RA | 48×96мм, релейный выход, питание 80-260В AC |
DTA4896V0 | DT340VA | 48×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC |
DTA4896C0 | DT340CA | 48×96мм, аналоговый выход (4…20мА), питание 80-260В AC |
DTA4896R1 | DT340RA-0200 | 48×96мм, релейный выход, питание 80-260В AC; RS-485 |
DTA4896V1 | DT340VA-0200 | 48×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 |
DTA4896C1 | DT340CA-0200 | 48×96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 |
DTA9696R0 | DT360RA | 96×96мм, релейный выход, питание 80-260В AC |
DTA9696V0 | DT360VA | 96×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC |
DTA9696C0 | DT360CA | 96×96мм, аналоговый выход (4…20мА), питание 80-260В AC |
Вы можете купить терморегулятор DT3 Delta Electronics в Перми в компании БРИКО Автоматик г. Пермь
Вариант |
DT320RA 48×48мм, релейный выход, питание 80-260В AC ,DT320VA48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC ,DT320CA48x48мм, аналоговый выход (4…20мА), питание 80-260В AC ,DT320LA 48×48мм, аналоговый выход (0…10В), питание 80-260В AC ,DT320RA-0200 48×48мм, релейный выход, питание 80-260В AC; RS-485 ,DT320VA-020048×48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 ,DT320CA-0200 48×48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 ,DT320LA-0200 48×48мм, аналоговый выход (0…10В), питание 80-260В AC; RS-485 ,DT320VD-0200 48×48мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485 ,DT320CD-0200 48×48мм, аналоговый выход (4…20мА), питание 24В DC; RS-485 ,DT320RD-0200 48×48мм, релейный выход, питание 24В DC; RS-485 ,DT320LD-0200 48×48мм, аналоговый выход (0…10В), питание 24В DC; RS-485 ,DT330RA, 72×72мм, релейный выход, питание 80-260В AC ,DT330VA, 72×72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC ,DT330CA, 72×72мм, аналоговый выход (4…20мА), питание 80-260В AC ,DT330LA, 72×72мм, аналоговый выход (0…10В), питание 80-260В AC ,DT330RA-0200, 72×72мм, релейный выход, питание 80-260В AC; RS-485 ,DT330VA-0200, 72×72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 ,DT330CA-0200, 72×72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 ,DT330LA-0200, 72×72мм, аналоговый выход (0…10В), питание 80-260В AC; RS-485 ,DT340RA, 48×96мм, релейный выход, питание 80-260В AC ,DT340VA, 48×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC ,DT340CA, 48×96мм, аналоговый выход (4…20мА), питание 80-260В AC ,DT340LA, 48×96мм, аналоговый выход (0…10В), питание 80-260В AC ,DT340RA-0200, 48×96мм, релейный выход, питание 80-260В AC; RS-485 ,DT340VA-0200, 48×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 ,DT340CA-0200, 48×96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 ,DT340LA-0200, 48×96мм, аналоговый выход (0…10В), питание 80-260В AC; RS-485 ,DT340CD-0200, 48×96мм, релейный выход, питание 24В DC; RS-485 ,DT340VD-0200, 48×96мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485 ,DT340RD-0200, 48×96мм, аналоговый выход (4…20мА), питание 24В DC; RS-485 ,DT340LD-0200, 48×96мм, аналоговый выход (0…10В), питание 24В DC; RS-485 ,DT360RA, 96×96мм, релейный выход, питание 80-260В AC ,DT360VA, 96×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC ,DT360CA, 96×96мм, аналоговый выход (4…20мА), питание 80-260В AC ,DT360LA, 96×96мм, аналоговый выход (0…10В), питание 80-260В AC ,DT360RA-0200, 96×96мм, релейный выход, питание 80-260В AC; RS-485 ,DT360VA-0200, 96×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 ,DT360CA-0200, 96×96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 ,DT360LA-0200, 96×96мм, аналоговый выход (0…10В), питание 80-260В AC; RS-485 ,DT360VD-0200, 96×96мм, релейный выход, питание 24В DC; RS-485 ,DT360CD-0200, 96×96мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485 ,DT360RD-0200, 96×96мм, аналоговый выход (4…20мА), питание 24В DC; RS-485 ,DT360LD-0200, 96×96мм, аналоговый выход (0…10В), питание 24В DC; RS-485 ,DT3-R, Дополнительный релейный выход ,DT3-V, Дополнительный выход с импульсным напряжением (12В) ,DT3-C, Дополнительный аналоговый выход (4…20мА) ,DT3-L, Дополнительный аналоговый выход (0…10В) ,DT3-EVENT, Дополнительный событийный вход (EVENT) ,DT3-CTI ,DT3-REMOTE, Дополнительный вход для удаленного задания уставки ,DT3-RETRANS, Дополнительный выход измерителя текущей температуры ,DT3-CT30A, Дополнительный вход CT (трансформатор тока) 30А ,DT3-CT100A, Дополнительный вход CT (трансформатор тока) 100А ,DT3-20ECOM, Плата расширения для DT320, с RS485 ,DT3-20EEV3, Плата расширения для DT320, с событийным входом EVENT3 ,DT3-20ESTD, Плата расширения для DT320, без RS485 и событийного входа EVENT3 ,DT3-40ECOM, Плата расширения для DT340, с RS485 ,DT3-40EEV3, Плата расширения для DT340, с событийным входом EVENT3 ,DT3-40ESTD, Плата расширения для DT340, без RS485 и и событийного входа EVENT3 |
---|---|
