ARC-SSR, Твердотельные реле

Прибор для бесконтактной коммутации нагревательных элементов, ламп и других устройств с рабочим напряжением ~24…480 В

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Однофазное твердотельное (полупроводниковое) реле ARC-SSR предназначено для бесконтактной коммутации нагревательных элементов, ламп и других устройств с рабочим напряжением ~24…480 В

  • Сигнал управления: =3…32 В, ~90…250 В, =0…10 В, 4…20 мА, 0…470 кОм
  • Напряжение нагрузки: ~24…380 В, ~90…250 В, ~250…480 В
  • Ток нагрузки: 16 А, 25 А, 40 А, 60 А, 75 А, 90 А, 100 A, 120 А
  • Количество фаз: 1
  • Время переключения: ≤ 10 мс
  • Встроенная RC-цепочка для защиты от импульсных перенапряжений

Особенности:

  • Полностью бесшумная работа
  • Светодиодный индикатор рабочего состояния
  • Отсутствие искрения и электрической дуги при коммутации
  • Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
  • Возможность коммутации электродвигателей
  • Не требует профилактических работ в процессе эксплуатации
  • Компактность, хорошая теплоотдача

Технические характеристики

Параметр Значение
DA AA VR LA VA
Ток нагрузки 16 А, 25 А, 40 А, 60 А, 75 А, 90 А, 100 A, 120 А 25 А, 40 А, 60 А 25 А, 40 А, 60 А, 100 А 16 А, 25 А, 40 А, 60 А
Напряжение нагрузки ~24…380 В ~90…250 В, ~250…480 В ~24…380 В
Сигнал управления =3…32 В
(=3..25 мА)
~90…250 В
(≤ ~12 мА)
=0…10 В 4…20 мА 0…470 кОм
Ток утечки ≤ 2 мА ≤ 10 мА
Время переключения ≤ 10 мс
Диэлектрическая прочность ~2,5 кВ, 50 Гц/1 мин
Сопротивление изоляции 1000 МОм/=500 В 500 МОм/=500 В
Температура эксплуатации −20…50°С без конденсации влаги
Габаритные размеры 45×63×23,5 мм (до 90 А)
45×58×31 мм (от 100 А)

Габаритные размеры

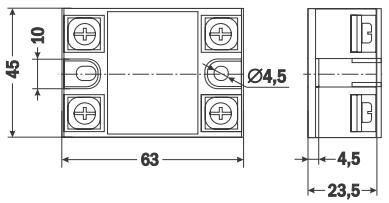

16 А, 25 А, 40 А, 60 А, 75 А, 90 А

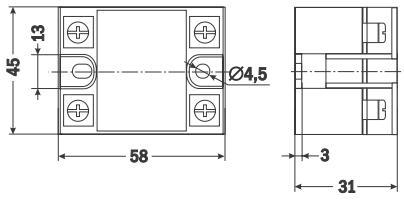

100 А, 120 А
