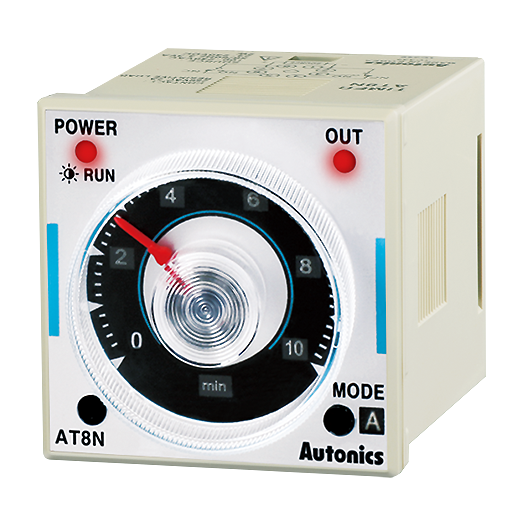

Аналоговые многофункциональные таймеры с круговой шкалой в компактном корпусе для установки на 8/11-контактную розетку (новый тип)
Многофункциональные аналоговые таймеры серии ATN поддерживают работу в 6 режимах вывода данных и имеют 12 диапазонов времени, что позволяет применять их для решения разнообразных задач по управлению временем. Эти таймеры также отличаются широким диапазоном времени – от 0,05 секунды до 100 часов. Простая настройка времени и эксплуатация обеспечивается благодаря аналоговому дисковому переключателю. Таймеры серии ATN доступны в исполнении с 8-контактными и 11-контактными штекерами.
Широкий диапазон настройки времени: От 0,05 с до 100 ч
Простая установка времени, временной диапазон и конфигурация выхода с аналоговой шкалой и переключателями
Светодиодный индикатор работы и индикатор выхода
Питание:
— 100-240 В~ 50/60 Гц, 24-240 В= (универсальный тип переменного / постоянного тока)
— 24 В~ 50/60 Гц, 24 В= (универсальный тип переменного / постоянного тока)
— 12 В= (тип постоянного тока)
Модельный ряд
Модель
Характеристики
AT8N-1
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ ПИТАНИЯ, ИСПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПРИ ВКЛ. ПИТАНИЯ
Подключение : 8-контактный штекер
Напряжение питания : 12V DC
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 2 или перекидной контакт мгновенного действия (нормально замкнутый): 1 + перекидной контакт с ограничением по времени (нормально замкнутый): 1 в зависимости от рабочего режима выхода
Сертификаты :
AT8N-2
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ ПИТАНИЯ, ИСПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПРИ ВКЛ. ПИТАНИЯ
Подключение : 8-контактный штекер
Напряжение питания : 24V AC/DC
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 2 или перекидной контакт мгновенного действия (нормально замкнутый): 1 + перекидной контакт с ограничением по времени (нормально замкнутый): 1 в зависимости от рабочего режима выхода
Сертификаты :
AT8N
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ ПИТАНИЯ, ИСПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПРИ ВКЛ. ПИТАНИЯ
Подключение : 8-контактный штекер
Напряжение питания : 100-240V AC, 24-240V DC
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 2 или перекидной контакт мгновенного действия (нормально замкнутый): 1 + перекидной контакт с ограничением по времени (нормально замкнутый): 1 в зависимости от рабочего режима выхода
Сертификаты :
AT11DN-1
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВЫКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ-ВЫКЛЮЧЕНИЮ СИГНАЛА, ИМПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПО СИГНАЛУ
Подключение : 11-контактный штекер
Напряжение питания : 12V DC
Тип входного сигнала : Вход без напряжения (NPN)
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 2
Сертификаты :
AT11DN-2
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВЫКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ-ВЫКЛЮЧЕНИЮ СИГНАЛА, ИМПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПО СИГНАЛУ
Подключение : 11-контактный штекер
Напряжение питания : 24V AC/DC
Тип входного сигнала : Вход без напряжения (NPN)
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 2
Сертификаты :
AT11DN
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВЫКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ-ВЫКЛЮЧЕНИЮ СИГНАЛА, ИМПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПО СИГНАЛУ
Подключение : 11-контактный штекер
Напряжение питания : 100-240V AC, 24-240V DC
Тип входного сигнала : Вход без напряжения (NPN)
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 2
Сертификаты :
AT11EN-1
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВЫКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ-ВЫКЛЮЧЕНИЮ СИГНАЛА, ИМПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПО СИГНАЛУ
Подключение : 11-контактный штекер
Напряжение питания : 12V DC
Тип входного сигнала : Вход без напряжения (NPN)
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 1, перекидной контакт мгновенного действия (нормально замкнутый): 1
Сертификаты :
AT11EN-2
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВЫКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ-ВЫКЛЮЧЕНИЮ СИГНАЛА, ИМПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПО СИГНАЛУ
Подключение : 11-контактный штекер
Напряжение питания : 24V AC/DC
Тип входного сигнала : Вход без напряжения (NPN)
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 1, перекидной контакт мгновенного действия (нормально замкнутый): 1
Сертификаты :
AT11EN
Рабочий режим : Установка времени
Операции выхода : ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВЫКЛЮЧЕНИЮ СИГНАЛА, ЗАДЕРЖКА ПО ВКЛЮЧЕНИЮ-ВЫКЛЮЧЕНИЮ СИГНАЛА, ИМПУЛЬСНЫЙ РЕЖИМ (МЕРЦАНИЕ), ИНТЕРВАЛЬНЫЙ РЕЖИМ
Время срабатывания : ЗАПУСК ПО СИГНАЛУ
Подключение : 11-контактный штекер
Напряжение питания : 100-240V AC, 24-240V DC
Тип входного сигнала : Вход без напряжения (NPN)
Управляющий выход : Перекидной контакт с ограничением по времени (нормально замкнутый): 1, перекидной контакт мгновенного действия (нормально замкнутый): 1
