АДИ устройство индикации

Устройство индикации АДИ-01.1 предназначено для:

• отображения цифровой информации о давлении;
• измерения и индикации промышленных сигналов 0-20 мА, 4-20 мА и напряжения постоянного тока 0-10 В;
• для индикации любых измеренных значения от -999 до 999 (свободно программируемый диапазон);
• формирования сигналов при достижении заданных уровней контролируемого параметра; диапазон, границы которого задаются пользователем (свободно программируемый диапазон).

Технические характеристики

1. Диапазон индицируемых величин промышленных сигналов осуществляется в относительных единицах (от 0 до 100%).
2. Границы диапазона пользователя (свободно программируемый диапазон), могут настраиваться в пределах от -999 до 999.
3. Формирования сигналов при достижении заданных уровней контролируемого параметра, количество уставок – 2.

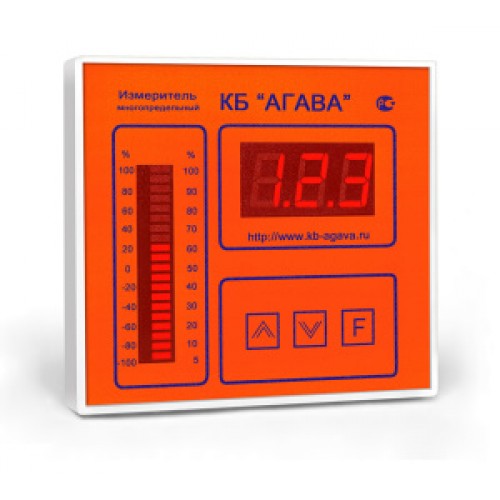

Цифровые регуляторы АДИ-01.3 с цифровой и линейной дискретной индикацией величины входного сигнала предназначены для:

• измерения и индикации промышленных сигналов 0-20 мА, 4-20 мА и напряжения постоянного тока 0-10 В;
• формирования дискретных выходных сигналов при достижении входным сигналом заданных уровней (уставок);
• автоматического регулирования параметра технологического процесса по ПИ-закону;
• стабилизация (поддержания уровня параметра между двумя уставками);
• формирования ШИМ сигналов для управления исполнительным механизмом.

Технические характеристики

• Аналоговый входной сигнал — ток 0-20мА, 4-20мА, напряжение постоянного тока 0 10В.
• Количество дискретных выходов — 4.
  • тип выходного ключа — транзистор с открытым коллектором, в цепь которого установ-лен токоограничивающий резистор сопротивлением 51 Ом;
  • коммутируемое напряжение — постоянное не более 24В;
  • коммутируемый ток не более 35 мА;
• Диапазон индицируемых величин давления: 0-0,06; 0-0,063; 0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-0,63; 0-1,0;
• Границы пользовательского диапазона (свободно программируемый диапазон), могут настраиваться в пределах от -999 до 999.
• Количество уставок — до 4.

Цифровой задатчик тока АДИ-01.5 предназначен для:

• формирования токового сигнала, пропорционального величине заданного с панели управления прибора произвольного физического параметра. Выходной ток прибора изменяется в диапазоне 4-20мА и зависит от положения движка потенциометра-задатчика или от заданного с панели управления прибора цифрового значения;
• индикации в цифровом виде задаваемого параметра.

Технические характеристики:

• диапазон изменения сопротивления задающего потенциометра от 0 до 4.7 кОм
• границы диапазона, задаваемого параметра, настраиваются пользователем и лежат в пределах от -999 до 999
• электрические параметры:
  • цепи питания прибора:
    • электрическое питание прибора осуществляется от источника постоянного тока напряжением от 24 до 27В;
    • потребляемый ток не превышает 75мА;
    • нестабильность напряжения питания не должна превышать по абсолютной величине 10 % от значения напряжения питания;
    • пульсация напряжения питания не должна превышать 1% от значения напряжения питания.
  • цепи выходного тока:
    • сопротивление нагрузки токового выхода, не более 500 Ом.
• условия эксплуатации:
  • прибор по степени воздействия температуры и влажности окружающего воздуха относятся к группе В4 по ГОСТ 12997-84.
  • прибор предназначен для эксплуатации в районах с умеренным климатом и изготовляется с климатическим исполнением УХЛ по ГОСТ 15150-69.
  • прибор имеет степень пыле -, влагозащищенности по передней панели IP 53, по всему корпусу IP 30D по ГОСТ 14254-96 (МЭК 529-89).

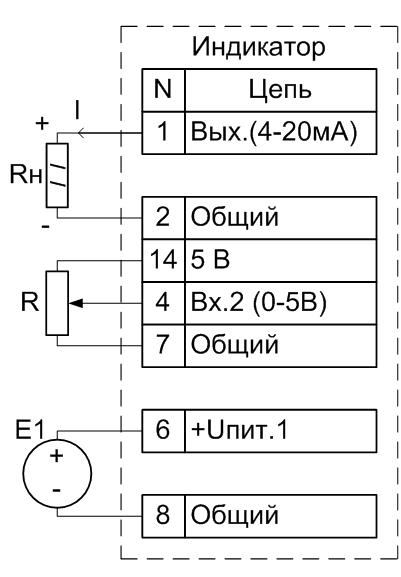

Схема подключения прибора

На схеме:

• I–ток 4-20мА;

• Rн–сопротивление нагрузки, не более 500 Ом;

• Е1–источник питания с напряжением U=24-27В и током не менее 75мА,

• R–потенциометр 4.7кОм.

Устройство индикации АДИ-01.7 выпущено взамен модификаций АДИ-01.2, АДИ-01.6 и предназначено для:

• формирования сигналов, отображающего направление вращения выходного вала исполнительного механизма(МЭО);
• формирования дискретных выходных сигналов при достижении входных параметров заранее заданных значений;
• формирования токового сигнала 4-20мА, пропорционального входному параметру;
• отображения цифровой информации об угле поворота МЭО (механизм электрический однооборотный) или иного исполнительного механизма, при наличии токового или реостатного датчика положения

Технические характеристики

• Отображение угла поворота МЭО осуществляется в относительных единицах (от 0 до 100%);
• Диапазон изменения тока датчика положения МЭО — от 0 до 20 мА;
• Диапазон изменения сопротивления резистивного датчика положения МЭО — от 0 до 100 Ом или то 0 до 1кОм;
• Формирования сигналов о достижении заданных углов поворота выходного вала МЭО или сигналов отображающих направление вращения выходного вала МЭО, количество уставок – 2;
• Формирование стандартного токового сигнала 4-20 мА, пропорционального углу поворота МЭО.
