Источники питания MINI POWER для КИПиА Для контрольно-измерительных приборов и систем управления (MSR) модульный электронный корпус (ME) стал нормой. Здесь используется блок питания MINI POWER. Устройства универсальны благодаря поддержке специальных напряжений и наличию специальных исполнений.
Чертежи

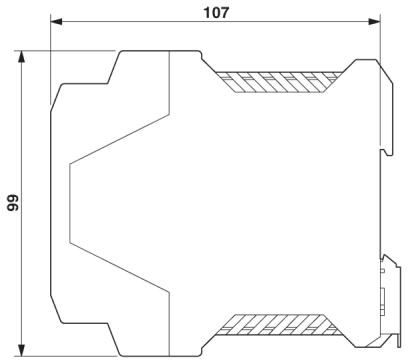

Размеры
Ширина
22,5 мм
Высота
99 мм
Глубина
107 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Окружающие условия
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-25 °C … 70 °C (> 60 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)
-40 °C … 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Климатический класс
3K3 (согласно EN 60721)
Степень загрязнения
2
Входные данные
Диапазон номинальных напряжений на входе
100 В AC … 240 В AC
Диапазон входных напряжений
85 В AC … 264 В AC
90 В DC … 350 В DC
Диапазон частот AC
45 Гц … 65 Гц
Диапазон частот DC
0 Гц
Потребляемый ток
0,55 A (100 В AC)
0,23 A (240 В AC)
Номинальная потребляемая мощность
62 ВА
Импульс пускового тока
< 15 A (< 0,6 A2с)
Время автономной работы
> 20 мс (120 В AC)
> 110 мс (230 В AC)
Входной предохранитель
1,25 A (инертного типа, внутренний)
Выбор подходящего предохранителя для защиты на входе
6 A … 16 A (Характеристика B, C, D, K)
Наименование защиты
Защита от перенапряжений при переходных процессах
Защитная цепь / модуль
Варистор
Выходные данные
Номинальное напряжение
24 В DC ±1 %
Диапазон настройки выходного напряжения (USet)
22,5 В DC … 28,5 В DC (> 24 В DC, ограничение по постоянной мощности)
