Воздушные ТЭНы с оребрением

Уточняйте цену

В компании БРИКО Автоматик можно заказать ТЭН в любом исполнении.

Трубчатые электронагреватели ТЭНы с оребрением в основном используются для нагрева движущегося или спокойного воздуха и применяются в промышленных и бытовых приборах: электрокалориферах, конвекторах, тепловых пушках и в других установках.

Конструкция представляет собой трубчатый электронагреватель с плотно прилегающим к его активной поверхности оребрением, выполненным из стальной или нержавеющей гофрированной ленты, навитой на оболочку ТЭНа по спирали и приваренной к ней по краям электросваркой.



Наименование

Габарит без керам. изоляторов и шпильки

Форма

1

ТЭН-50-В 13/1,0 Ор 220 (Ф1) Стандарт

Мощность 1,0 кВт, углер. сталь

500

2

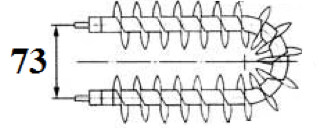

ТЭН-50-В 13/1,0 Ор 220 (мо73;Ф2) Стандарт

Мощность 1,0 кВт, углер. сталь

235



3

ТЭН-55-В 13/1,0 Ор 220 (Ф1) Стандарт

Мощность 1,0 кВт, углер. сталь

550



4

ТЭН 55-В 13/1,3 Кр 220 (Ф1) Стандарт

Мощность 1,3 кВт, нерж. сталь

550

5

ТЭН-60-В 13/1,0 Ор 220 (Ф1) Стандарт

Мощность 1,0 кВт, углер. сталь

600

6

ТЭН-60-В 13/1,0 Кр 220 (Ф1) Стандарт

Мощность 1,0 кВт, нерж. сталь

600



7

ТЭН-60-В 13/1,5 Кр 220 (Ф1)  Стандарт

Мощность 1,5 кВт, нерж. сталь

600



8

ТЭН-60-В 13/1,5 Ор 220 (Ф1) Стандарт

Мощность 1,5 кВт, углер. сталь

600

9

ТЭН-60-В 13/2,0 Кр 220 (Ф1) Стандарт

Мощность 2,0 кВт, нерж. сталь

600

10

ТЭН-60-В 13/2,0 Ор 220 (Ф1) Стандарт

Мощность 2,0 кВт, углер. сталь

600

11

 ТЭН-60-В 13/2,5 Кр 220 (Ф1) Стандарт

Мощность 2,5 кВт, нерж. сталь

600

12

ТЭН-65-В 13/1,0 Кр 220 (Ф1) Стандарт

Мощность 1,0 кВт, нерж. сталь

650

13

ТЭН-75-В 13/1,5 Ор 220 (мо90;Ф2) Стандарт

Мощность 1,5 кВт, углер. сталь

440

14

ТЭН-80-В 13/1,0 Кр 220 (Ф1) Стандарт

Мощность 1,0 кВт, нерж. сталь

800

15

ТЭН-80-В 13*2,0 Кр 220 (Ф1) Стандарт

Мощность 2,0 кВт, нерж. сталь

800

16

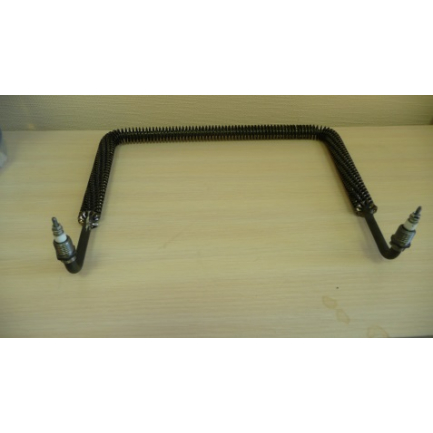

ТЭН-120-В 13/2,0 Ор 220 (мо90;Ф2) Стандарт

Мощность 2,0 кВт, углер. сталь

585

Технические характеристики

  • Длина ТЭНа (длина металлической оболочки ТЭНа в развернутом виде) – до 6000мм
  • Диаметр трубки ТЭН: 16; 13; 10; 8.5; 8.0; 7.4; 6.5 мм
  • Форма и конфигурация ТЭН: любая, указав размеры или согласно чертежам и эскизам.
  • Мощность: Рассчитывается с учетом рабочих параметров ТЭНа. в зависимости от диаметра, напряжения, длины.
  • Рабочая среда: воздух и прочие газы и смеси газов
  • Напряжение: По запросу 12; 24; 36; 42; 48; 60; 127; 220; 380
  • Варианты или материал для изготовления: нержавеющая сталь, углеродистая сталь
  • Варианты контактной группы для подключения: Резьбовая шпилька, Контакт штыревой плоский, приваренный изолированный
  • Крепежные планки: При необходимости комплектация различными крепежными планками разных размеров и форм с отверстиями с резьбой и без. Фланец ТЭНа для стиральной машины. Распорные шайбы фиксирующие трубки ТЭН на заданных расстояниях.
  • Резьбовые штуцера: G ½, G ¾, М18, М16, М14, М12, М10 и другие. Материалы штуцеров - нержавеющая сталь, латунь, углеродистая сталь.

Ширина ленты оребрения 7; 8 или 10 мм, т.е. для определения наружного диаметра оребрения (Б) надо к диаметру ТЭНа добавить две ширины ленты. По индивидуальному заданию возможно оребрение лентой другой ширины.





При гибке пополам межосевое расстояние (Г) должно быть не менее 3-х ширин ленты оребрения.



Распространенные формы ТЭН
