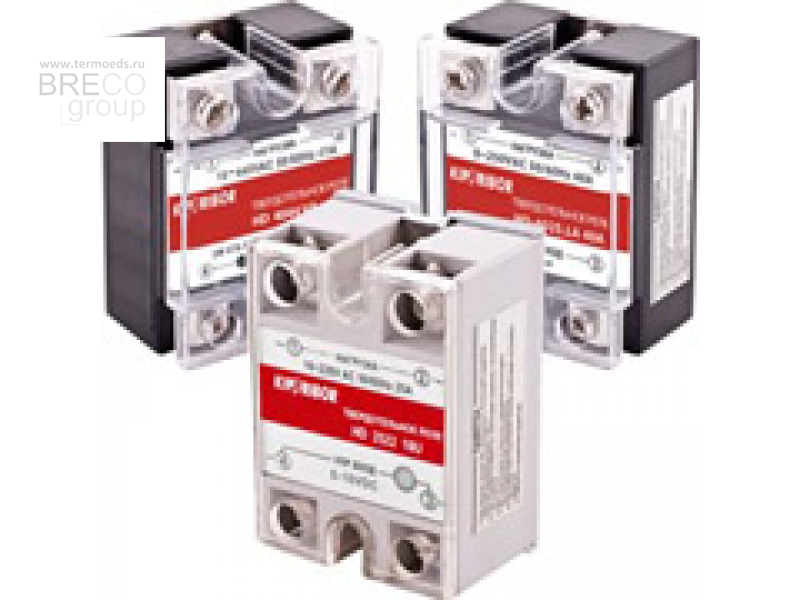

Твердотельные реле для непрерывного регулирования напряжения HD-xx44.VA, HD-xx22.10U и HD-xx25.LA

Kippribor в Перми

ТТР (тиристорные переключатели) этих серий рекомендуется применять для простых случаев непрерывного регулирования напряжения нагрузки силовых электрических цепей в диапазоне от 10 В до номинального напряжения питания, пропорционально входному сигналу управления. В частности с помощью ТТР этих серий эффективно осуществлять:

  • Регулирование мощности ТЭНов;
  • Регулирование напряжения на лампах накаливания, например, для корректировки необходимого уровня освещенности и т.п.
Оставить заявку

Описание


Особенности регулирования нагрузки для твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA

  • Управление резистивной нагрузкой до 30 А для HD-xx44.VA и HD-xx22.10U и до 60 А для HD-xx25.LA;
  • Типы управляющих сигналов:
    • Для HD-xx44.VA:
      Переменный резистор 470 кОм при номинальном Uпит 220 VAC;
      Переменный резистор 560 кОм при номинальном Uпит380 VAC;

      Внимание! Рекомендуется выбирать резистор мощностью не менее 0,5 Вт для предотвращения его перегрева

    • Для HD-xx22.10U:
      унифицированный сигнал напряжения 0…10 В;
    • Для HD-xx25.LA:
      унифицированный сигнал тока 4…20 мА;
  • Диапазон регулирования напряжения питания нагрузки:
    • 10…440 VAC для HD-xx44.VA;
    • 10…220 VAC для HD-xx22.10U;
    • 10…250 VAC для HD-xx25.LA;

ВАЖНО! При токе нагрузки свыше 5 А необходимо применение радиаторов охлаждения.

Конструктивные особенности твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA

  • Медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента (для HD-xx44.VA и HD-xx25.LA);
  • Симисторный выходной силовой элемент обеспечивает высокую надежность регулирования в заданном диапазоне токов нагрузки при сохранении лучшего соотношения цена/качество.

Корпусные особенности твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA

  • стандартный для рынка ТТР типоразмер корпуса;
  • высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже коротком замыкании*;
  • полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

* ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.

Технические характеристики реле серийHD-хх44.VA / 22.10U / 25.LA

Характеристики входных цепей ТТР серийHD-хх44.VA / 22.10U / 25.LA

ПараметрЗначение
Модель ТТРHD-хх44.VAHD-хх22.10UHD-хх25.LA
Тип управляющего сигналаПеременный резистор1: 470 кОм при номинальном Uпит=220 В,
560 кОм при номинальном Uпит=380 В
Унифицированный сигнал напряжения 0…10 В 2Унифицированный сигнал тока 4…20 мА
Входное сопротивление≥ 4 кОм≤ 0,4 кОм
Гальваническая развязка с выходной цепьюНетЕсть

1 - рекомендуемая марка резистора СП4-2Ма (мощность не менее 0,5 Вт).

2 – рабочий диапазон управляющего сигнала составляет 2...10 В. При отсутствии / обрыве управляющего сигнала или при его значении ≤ 2 VDC в цепи нагрузки будет присутствовать минимальный уровень напряжения ≤ 10 VAC.

Характеристики выходной цепи ТТР серииHD-хх44.VA

ПараметрЗначение
Номинальный ток ТТР10 A25 A40 A
Тип выходных
силовых элементов
Симисторы (TRIAC)
Тип коммутируемой сетиОднофазная
Вид коммутируемого
тока
Переменный
Вид коммутации:Фазовое управление симистором
Минимальный коммутируемый ток0,1 А
Максимальный коммутируемый ток10 A25 A40 A
Ток утечки в закрытом состоянии≤ 10 мА
Скорость нарастания тока (di/dt)50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)120 А300 А410 А
Диапазон регулирования напряжения10...440 VAC (при U питания нагрузки 220/380VAC)
Частота источника питания нагрузки50 Гц
Максимальное пиковое напряжение900 VAC (9 класс)
Тепловое сопротивление
переход – основание (Rthjc)
2,21 °С/ Вт1,25 °С/ Вт1,13 °С/ Вт
Скорость нарастания напряжения
в закрытом состоянии (dV/dt)
500 В/мкс
I2t (< 10 мс)128 А2с450 А2с840 А2с
Состояние реле при обрыве либо отсутствии входного сигналаВключено с минимальным выходным напряжением
Электрическая прочность изоляции
(корпус / вх. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вых. цепь)
2500 V в течение 1 минуты
Сопротивление изоляции500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серииHD-хх22.10U

ПараметрЗначение
Номинальный ток ТТР10 A25 A40 A
Тип выходных
силовых элементов
Симисторы (TRIAC)
Тип коммутируемой сетиОднофазная
Вид коммутируемого
тока
Переменный
Вид коммутации:Фазовое управление симистором
Минимальный коммутируемый ток0,1 А
Максимальный коммутируемый ток10 A25 A40 A
Ток утечки в закрытом состоянии≤ 10 мА
Скорость нарастания тока (di/dt)50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)120 А300 А410 А
Диапазон регулирования напряжения10...220 VAC (при U питания нагрузки 220VAC)
Частота источника питания нагрузки50 Гц
Максимальное пиковое напряжение600 VAC (6 класс)
Тепловое сопротивление
переход – основание (Rthjc)
2,21 °С/ Вт1,25 °С/ Вт1,13 °С/ Вт
Скорость нарастания напряжения
в закрытом состоянии (dV/dt)
500 В/мкс
I2t (< 10 мс)128 А2с450 А2с840 А2с
Состояние реле при обрыве либо отсутствии входного сигналаПри включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания
Электрическая прочность изоляции
(цепь упр. / вых. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вх. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вых. цепь)
2500 V в течение 1 минуты
Сопротивление изоляции500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серииHD-хх25.LA(≤ 40 А)

ПараметрЗначение
Номинальный ток ТТР10 A25 A40 A
Тип выходных
силовых элементов
Симисторы (TRIAC)
Тип коммутируемой сетиОднофазная
Вид коммутируемого
тока
Переменный
Вид коммутации:Фазовое управление симистором
Минимальный коммутируемый ток0,1 А
Максимальный коммутируемый ток10 A25 A40 A
Ток утечки в закрытом состоянии≤ 10 мА
Скорость нарастания тока (di/dt)50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)120 А300 А410 А
Диапазон регулирования напряжения10...250 VAC (при U питания нагрузки 220/230VAC)
Частота источника питания нагрузки50 Гц
Максимальное пиковое напряжение900 VAC (9 класс)
Тепловое сопротивление
переход – основание (Rthjc)
2,21 °С/ Вт1,25 °С/ Вт1,13 °С/ Вт
Скорость нарастания напряжения
в закрытом состоянии (dV/dt)
500 В/мкс
I2t (< 10 мс)128 А2с450 А2с840 А2с
Состояние реле при обрыве либо отсутствии входного сигналаПри включении допускается импульс номинального напряжения,
далее включено с минимальным напряжением питания
Электрическая прочность изоляции
(цепь упр. / вых. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вх. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вых. цепь)
2500 V в течение 1 минуты
Сопротивление изоляции500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серииHD-хх25.LA(≥ 60 А)

ПараметрЗначение
Номинальный ток ТТР60 A80 A
Тип выходныхсиловых элементовСимисторы (TRIAC)
Тип коммутируемой сетиОднофазная
Вид коммутируемоготокаПеременный
Вид коммутации:Фазовое управление симистором
Минимальный коммутируемый ток0,1 А
Максимальный коммутируемый ток60 A80 A
Ток утечки в закрытом состоянии≤ 10 мА
Скорость нарастания тока (di/dt)50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)780 А1000 А
Диапазон регулирования напряжения10...250 VAC (при U питания нагрузки 220/230VAC)
Частота источника питания нагрузки50 Гц
Максимальное пиковое напряжение900 VAC (9 класс)
Тепловое сопротивление
переход – основание (Rthjc)
0,67 °С/ Вт0,52 °С/ Вт
Скорость нарастания напряжения в закрытом
состоянии (dV/dt)
500 В/мкс
I2t (< 10 мс)1800 А2с3200 А2с
Состояние реле при обрыве либо отсутствии
входного сигнала
При включении допускается импульс номинального напряжения,
далее включено с минимальным напряжением питания
Электрическая прочность изоляции
(цепь упр. / вых. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вх. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вых. цепь)
2500 V в течение 1 минуты
Сопротивление изоляции500 МОм (при 500 VDC)

Общие технические характеристики ТТР серийHD-хх44.VA / 22.10U / 25.LA

ПараметрЗначение
Температура окружающей среды-30…+70 °С
ОхлаждениеВоздушное
Материал основанияМедь никелированная;
Алюминий (для серии HD-хх22.10U)
Индикация наличия управляющего сигналаСветодиодная
Тип монтажаКрепление винтами на плоскость или радиатор охлаждения
Масса≤ 150 г;
≤ 135 г (для серии HD-хх22.10U)

Модификации и номинальные токи ТТР серийHD-хх44.VA / 22.10U / 25.LA

Модификация ТТРЗначение
HD-хх44.VA
HD-1044.VA10 A
HD-2544.VA25 A
HD-4044.VA40 A
HD-хх22.10U
HD-1022.10U10 A
HD-2522.10U25 A
HD-4022.10U40 A
HD-хх25.LA
HD-1025.LA10 A
HD-2525.LA25 A
HD-4025.LA40 A
HD-6025.LA60 A
HD-8025.LA80 A

Габаритные и установочные размеры

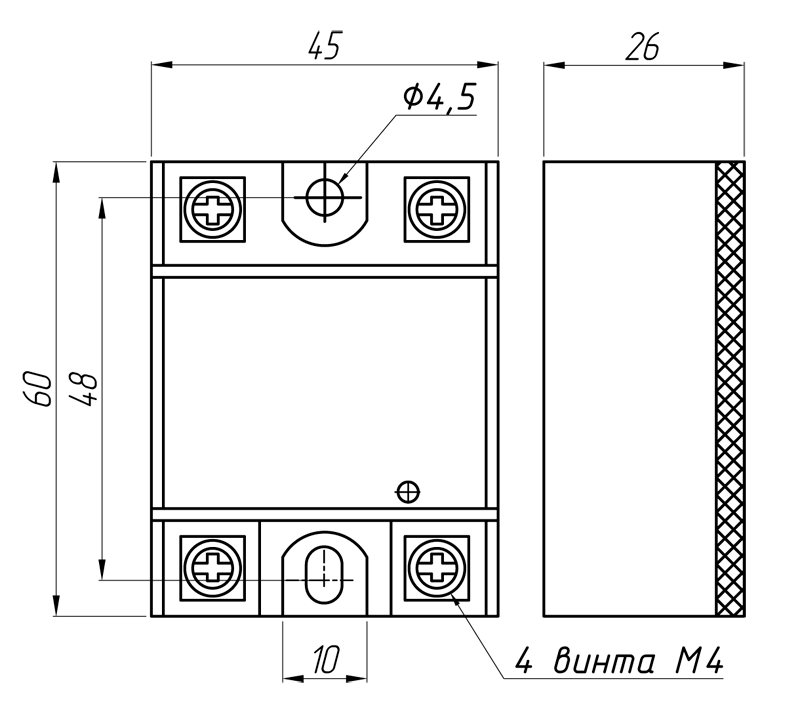

  • Реле серий HD-хх44.VA / 25.LA

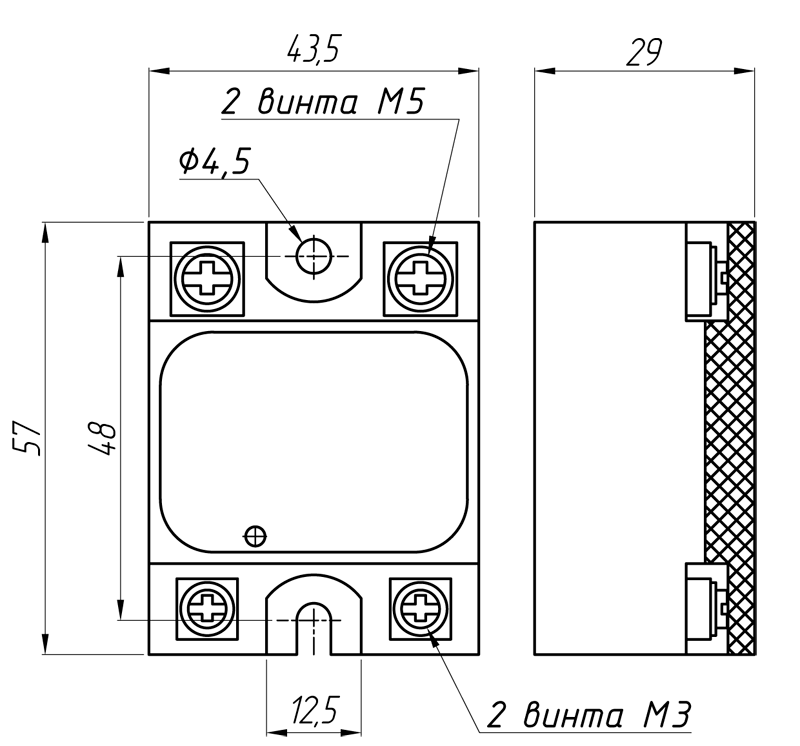

  • Реле серии HD-хх22.10U

Схема подключения

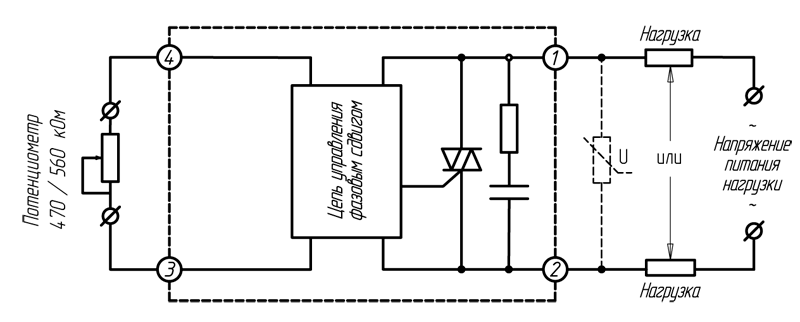

  • Реле серии HD-хх44.VA

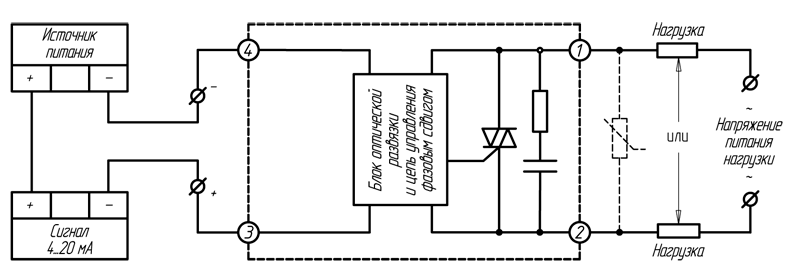

  • Реле серий HD-хх25.LA

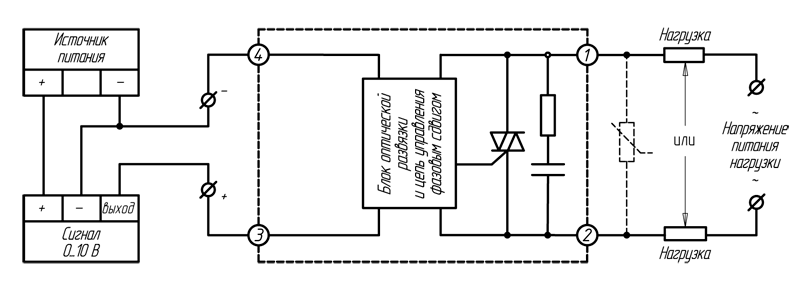

  • Реле серий HD-хх22.10U
