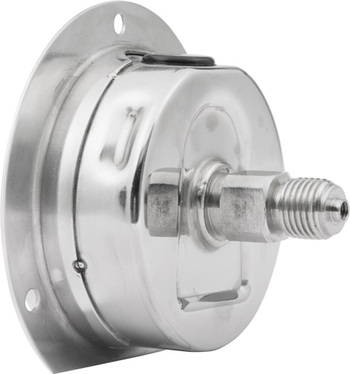

ТВ-621, вакууметр коррозионостойкий виброустойчивый d150мм

РОСМА в Перми
Оставить заявку

Описание


Вакууметр коррозионностойкий ТВ-621 выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибоов IP65.
Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Область применения ТВ 621: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса ТВ621
150 мм

Класс точности
1

Диапазон показаний давлений
ТВ    −0,1…0 МПа

Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура
Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
−30…+200 °C (без заполнения)
−30…+100 °C (с заполнением)

Корпус
IP65, нержавеющая сталь

Кольцо
Нержавеющая сталь, байонетное

Чувствительный элемент
Нержавеющая сталь

Трибко-секторный механизм
Нержавеющая сталь

Циферблат
Алюминий, шкала черная на белом фоне

Стрелка
Алюминий черного цвета

Стекло
Органическое

Штуцер
Нержавеющая сталь

Присоединение
Радиальное, осевое

Резьба присоединения
G½, M20×1,5, NPT½

Марка стали
Корпус и кольцо — 08Х18Н10
Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2

Межповерочный интервал
2 года

Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
