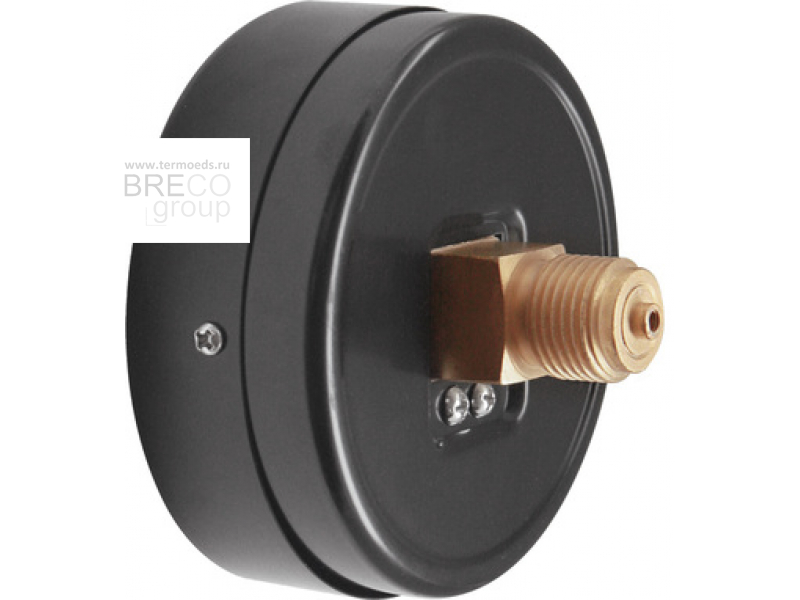

ТВ-510, вакууметр стандартного исполнения d100мм

РОСМА в Перми
Уточняйте цену

Вакууметр стандартный ТВ-510 используется для измерения вакууметрического давления (вакуума) неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Область применения ТВ 510: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса 100 мм

Класс точности 1,5

Диапазон показаний давлений −0,1…0 МПа

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

Корпус

IP40, сталь, цвет черный

Кольцо

Сталь, цвет черный

Чувствительный элемент

Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Присоединение

Радиальное или осевое*
* — для ТВ-510 под заказ

Резьба присоединения G1/2, M20[1.5
Марка стали

Корпус, кольцо — сталь 10

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
