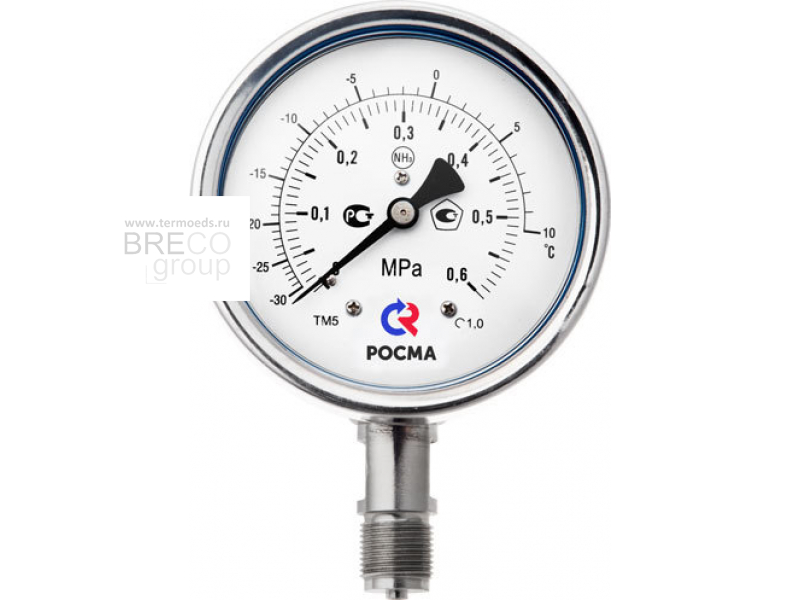

ТМВ-621 NH3, мановакууметр аммиачный коррозионностойкий d100мм

РОСМА в Перми
Уточняйте цену

Мановакууметр аммиачный коррозионностойкий ТМВ-621 NH3 — это промышленный манометр полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Может использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Аммиачные манометры и мановакуумметры с дополнительной температурной шкалой предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.

Аммиачные манометры без дополнительной температурной шкалы имеют диапазоны показаний как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».

Область применения манометра ТМВ 621: горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

    Диаметр корпуса
    150 мм

    Класс точности
    1

    Диапазон показаний давлений
        ТМВ     −0,1…0,5 МПа (−70…+5 °C)
    −0,1…0,9 МПа (−70…+20 °C)
    −0,1…1,5 МПа (−70…+40 °C)
    −0,1…2,4 МПа (−70…+55 °C)

    Рабочие диапазоны
    Постоянная нагрузка: ¾ шкалы
    Переменная нагрузка: ⅔ шкалы
    Кратковременная нагрузка: 110% шкалы

    Рабочая температура
    Окружающая среда:
    −60…+60 °C (силикон АК-50)
    −60…+60 °C (без заполнения)

    Измеряемая среда:
    до +200 °C (без заполнения)
    до +100 °C (с заполнением)

    Корпус
    IP65, нержавеющая сталь

    Кольцо
    Нержавеющая сталь, байонетное

    Чувствительный элемент
    Нержавеющая сталь

    Трибко-секторный механизм
    Нержавеющая сталь

    Циферблат
    Алюминий, шкала черная на белом фоне

    Стекло
    Органическое

    Штуцер
    Нержавеющая сталь

    Присоединение
    Радиальное (снизу) или эксцентрическое (сзади)

    Резьба присоединения
    G½ или M20×1,5

    Марка стали
    Корпус и кольцо — 08Х18Н10

    Штуцер, чувствительный элемент, трибко-секторный мезанизм — 08Х17Н13М2

    Межповерочный интервал
    2 года

    Техническая документация
    ТУ 4212-001-4719015564-2008
    ГОСТ 2405-88
