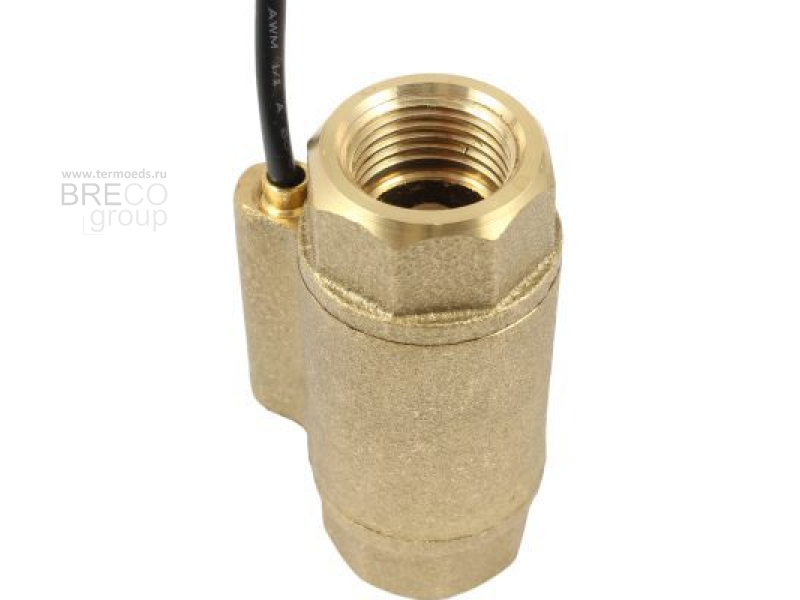

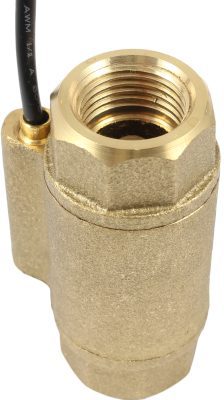

Реле потока поршневое подпружиненное ДР-ПП-03

ARC

Датчики-реле потока поршневые подпружиненные серии ДР-ПП предназначены для контроля потока воды через трубопровод, а также для управления исполнительными механизмами для защиты оборудования от «сухого хода».

Оставить заявку

Описание


Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

  • Рабочая среда: вода и другие неагрессивные жидкости
  • Максимальное давление рабочей среды: 1,5 МПа
  • Температура рабочей среды: −10…110°С
  • Минимальный расход: 1 л/мин, 3 л/мин
  • Максимальная коммутируемая мощность: 50 Вт
  • Присоединение: К½", K¾"
  • Длина провода: 440 мм
  • Материал: латунь
  • Монтажное положение: универсальное
  • Защита: IP55

При наличии потока в трубопроводе датчик-реле подает сигнал на выводы.
Принцип  работы  датчиков-реле  основан  на  перемещении  подпружиненного поршня внутри прибора. Поршень смещается под действием давления потока жидкости и, воздействуя своим магнитом на контакты геркона, замыкает их. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием пружины, что приводит к размыканию контактов.

Особенности:

  • НО-контакт. При наличии потока контакт геркона замыкается
  • Высокий ресурс срабатываний

Технические характеристики

ПараметрДР-ПП-03-15ДР-ПП-03-20
Рабочая средаВода и другие неагрессивные жидкости
Мах давление рабочей среды1,5 МПа
Температура рабочей среды−10...110°С
Минимальный расход1 л/мин3 л/мин
Максимальный расход20 л/мин
Мах коммутируемая мощность50 Вт
Мах коммутируемый ток=0,5 A (при =24 В)
Мах коммутируемое напряжение=220 В
ПрисоединениеK½"K¾"
Длина провода440 мм
МатериалЛатунь
Степень защитыIP55
Монтажное положениеУниверсальное
Габаритные размеры73×32×44 мм73×34×44 мм
Вес310 г322 мм

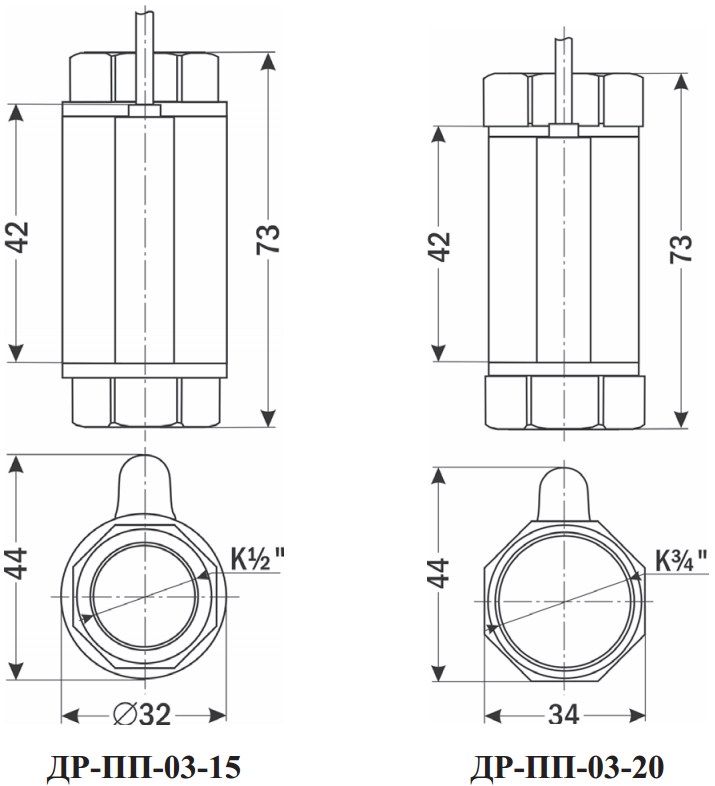

Габаритные размеры
