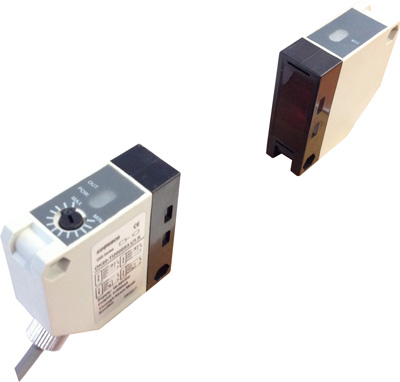

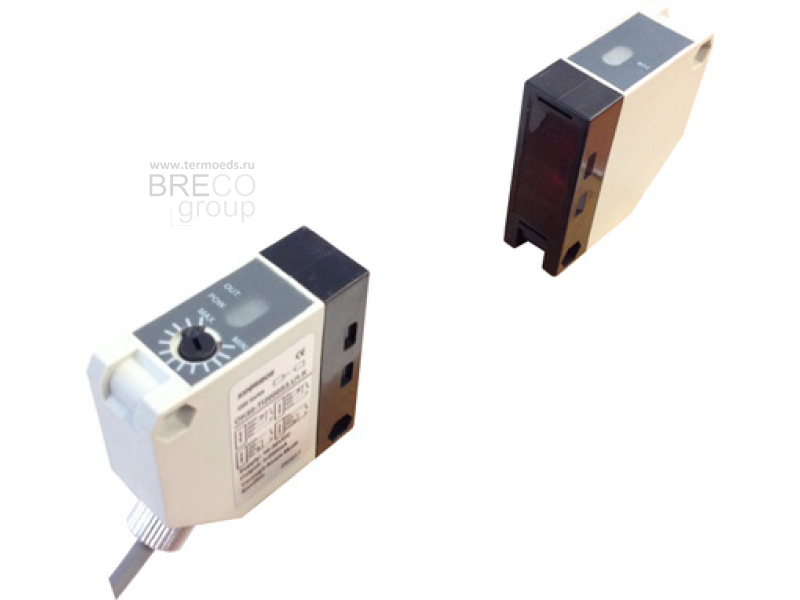

Описание
Из преимуществ можно выделить следующие:
- серия представлена датчиками с универсальным питанием и датчиками с программируемым выходом;
- возможность выбрать оптимальную модификацию из трех типов датчиков (диффузного, рефлекторного и барьерного типа);
- наибольшее расстояние срабатывания в сравнении с сериями ОА18, ОК30;
- предлагаемые опции расширяют сферу применения датчиков;
- монтажный кронштейн в комплекте.
Предназначены для получения информации о наличии/отсутствии объекта, его размерах, положении, наполнении, подсчета продукции, оптических барьерах безопасности. Датчики находят применение в машиностроительной и пищевой промышленности, в различных системах мониторинга.
Технические характеристикиоптических бесконтактных датчиков серии ОК50 с универсальным питанием:
| Параметр | Значение | ||
| Модификация | ОК50-T | ОК50-D | ОК50-R |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) | 20 м | 0,4 м; 1 м; 2 м | 6 м; 10 м |
| Гистерезис переключения | ≤10% от Sr* | ||
| Точность повторения | ±10% от Sn | ||
| Тип выхода | Реле SPDT | ||
| Коммутационная функция | NO/NC (переключающий контакт) | ||
| Напряжение питания | 12…240 VDC / 24…240 VAC | ||
| Максимальный ток нагрузки | 3 А / 30 VDC; 1 A / 220 VAC | ||
| Падение напряжения | ≤ 2,5 V | ||
| Потребляемый ток | ≤30мА | ||
| Время отклика | 10 мс | ||
| Источник излучения | ИК диод (880нм) | ИК диод (880 нм); Красный диод (650 нм)** | |
| Допустимое внешнее освещение | ≤10000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP65 | ||
| Индикация состояния | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Температура окружающей среды | -10…+60°С | ||
| Влажность окружающей среды | 35…85% | ||
| Материал корпуса | PBT - пластик | ||
| Масса | Около 180 г | ||
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
Технические характеристикиоптических бесконтактных датчиков серии ОК50 с программируемым выходом:
| Параметр | Значение | ||
| Модификация | ОК50-T | ОК50-D | ОК50-R |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) | 20 м | 0,4 м; 1 м; 2 м | 6 м; 10 м |
| Гистерезис переключения | ≤10% от Sr* | ||
| Точность повторения | ±10% от Sn | ||
| Тип выхода | Программируемый NPN / PNP | ||
| Коммутационная функция | Программируемый NO / NC | ||
| Напряжение питания | 10…30 VDC; | ||
| Максимальный ток нагрузки | 200 мА | ||
| Падение напряжения | ≤ 2V | ||
| Потребляемый ток | ≤30мА | ||
| Время отклика | 5 мс | ||
| Источник излучения | ИК диод (880нм) | ИК диод (880 нм); Красный диод (650 нм)** | |
| Допустимое внешнее освещение | ≤10000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP65 | ||
| Защита от короткого замыкания | Есть | ||
| Защита от обратной полярности | Есть | ||
| Индикация состояния | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Температура окружающей среды | -10…+60°С | ||
| Влажность окружающей среды | 35…85% | ||
| Материал корпуса | PBT - пластик | ||
| Масса | Около 160 г | ||
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
Таблица выбора оптических бесконтактных датчиков серии OK50 с универсальным питанием:

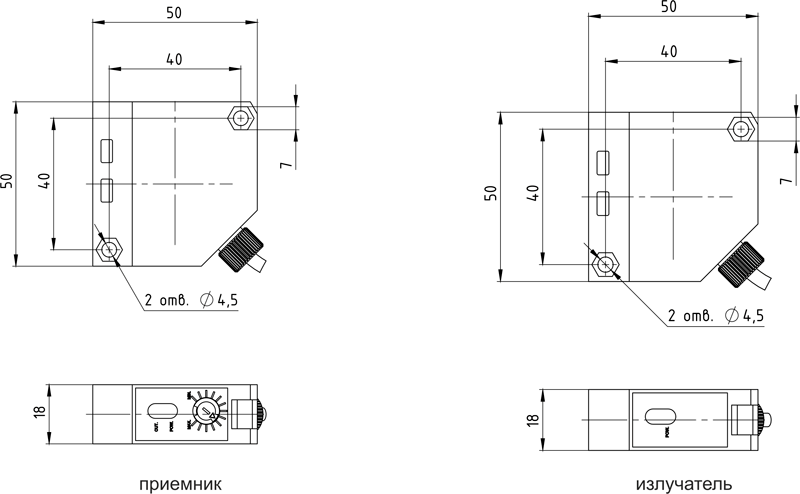

| Модификация | Тип датчика | Расстояние срабатывания | Тип выхода | Коммута- ционная функция | Габаритный чертеж |
| OK50-DI0040R4.U6.K | Диффузный | 0,4 м | SPDT - реле | NO+NC |  |
| OK50-DI0100R4.U6.K | 1 м | ||||
| OK50-DI0200R4.U6.K | 2 м | ||||
| OK50-RR0600R4.U6.K.F | Рефлекторный | 6 м |  | ||
| OK50-RI1000R4.U6.K | 10 м | ||||
| OK50-TI2000R4.U6.K | Барьерный | 20 м |  |
Таблица выбора оптических бесконтактных датчиков серии OK50 с программируемым выходом:
| Модификация | Тип датчика | Расстояние срабатывания | Тип выхода | Коммута- ционная функция | Габаритный чертеж |
| OK50-DI0040S3.U1.K | Диффузный | 0,4 м | Программируемый NPN/PNP | Программируемая NO/NC |  |
| OK50-DI0100S3.U1.K | 1 м | ||||
| OK50-DI0200S3.U1.K | 2 м | ||||
| OK50-RR0600S3.U1.K.F | Рефлекторный | 6 м |  | ||
| OK50-RI1000S3.U1.K | 10 м | ||||
| OK50-TI2000S3.U1.K | Барьерный | 20 м |  |
Схемы подключения оптических бесконтактных датчиков серии ОK50 с универсальным питанием:

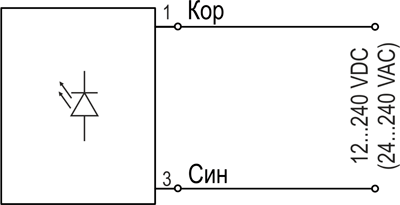

Датчики с универсальным питанием | Излучатель датчика OK50-TI с универсальным питанием  |
Схемы подключения оптических бесконтактных датчиков KIPPRIBOR серии ОK50 с программируемым выходом:

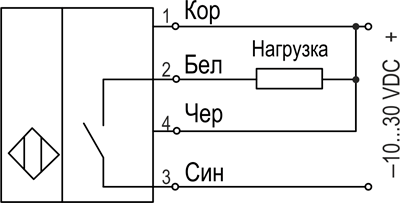

| Подключение датчиков ОК50 с программируемым выходом в конфигурации NPN-NO  | Подключение датчиков ОК50 с программируемым выходом в конфигурации NPN-NС  |
| Подключение датчиков ОК50 с программируемым выходом в конфигурации PNP-NO  | Подключение датчиков ОК50 с программируемым выходом в конфигурации PNP-NС  |

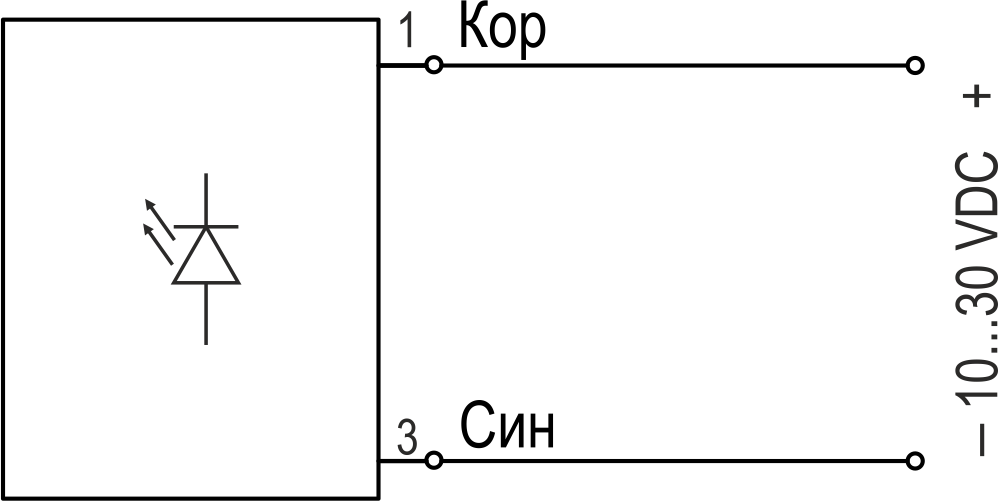

Излучатель для датчиков ОК50 с программируемым выходом | |
Дополнительные опции и принадлежности:
В серии представлены датчики с индексом F, со встроенным поляризационным фильтром. Такая конструкция позволяет работать с объектами, обладающими высокой отражающей способностью.
Оптические датчики рефлекторного типа используются с отражателем OR51-S(в комплект поставки не входят).

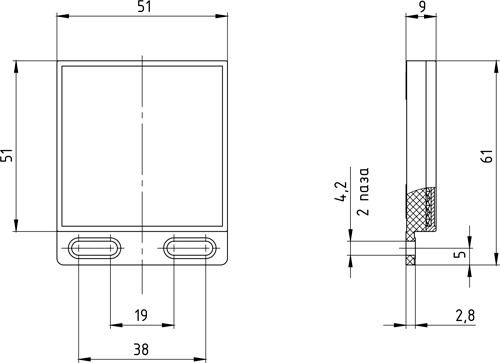

Рефлектор OR51-S

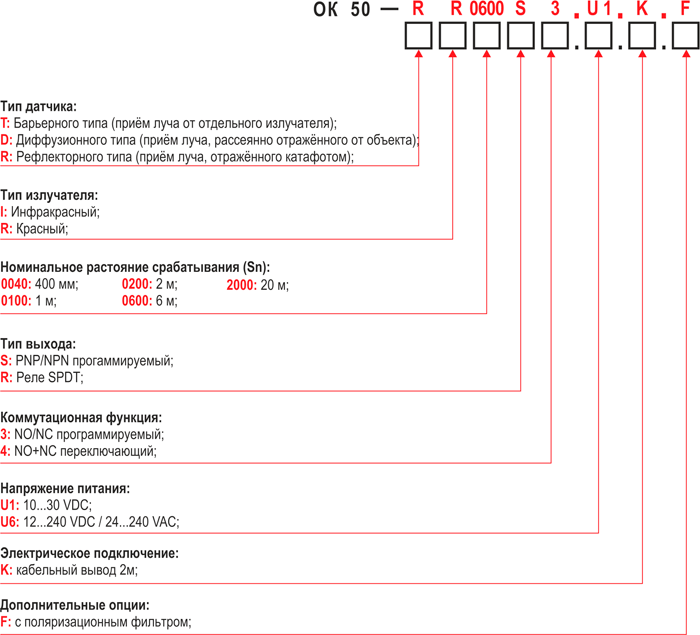

Структура условного обозначения при заказе оптических датчиков OK50:
Например: OK50-RR0600R4.U6.K.F
Вы заказали: Оптический датчик в прямоугольном корпусе из пластика, рефлекторного типа, с красным источником излучения, номинальным расстоянием срабатывания 6 м, выходом типа SPDT–реле, с NO+NC контактами, универсальным напряжением питания 12…240VDC / 24…240 VAC, кабельным 2-метровым выводом, с поляризационным фильтром.
