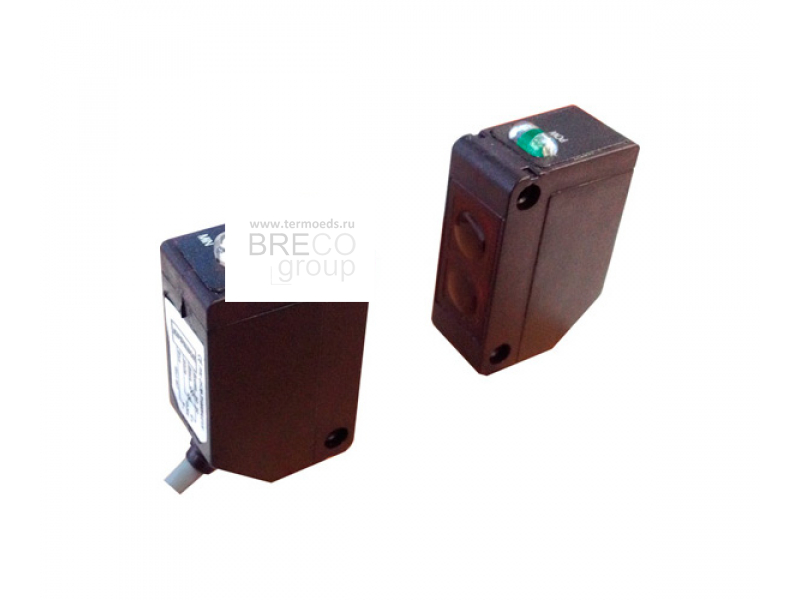

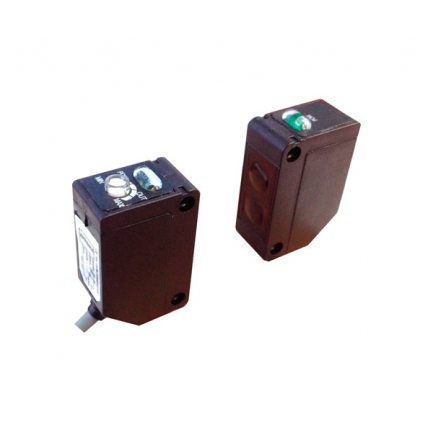

Описание
Отличительные особенности датчиков ОК30: широкий диапазон расстояний срабатывания, модификации для работы с прозрачными материалами и материалами с высокой отражающей способностью, три типа датчиков в серии, принадлежности для монтажа в комплекте.
Применяются в оборудовании пищевых производств, фасовочных линиях, станках и аппаратах.
Технические характеристикиоптических бесконтактных датчиков KIPPRIBOR серии OK30:
| Параметр | Значение | ||
| Модификация | ОК30-T | ОК30-D | ОК30-R |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) | 5 м; 10 м | 0,35 м; 0,8 м | 0,7 м; 2 м;4 м |
| Гистерезис | 15% от Sr* | ||
| Тип выхода | NPN / PNP | ||
| Коммутационная функция | NO+NC (переключающий контакт) | ||
| Напряжение питания | 10…30 VDC | ||
| Максимальный ток нагрузки | 100 мА | ||
| Падение напряжения | ≤ 2 V | ||
| Потребляемый ток | ≤ 30мА | ||
| Время отклика | 1 мс | ||
| Источник излучения | ИК диод (880нм) | ИК диод (880 нм); Красный диод (650 нм)** | |
| Допустимое внешнее освещение | ≥ 5000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP67 | ||
| Защита от короткого замыкания | Есть | ||
| Защита от обратной полярности | Есть | ||
| Индикация состояния | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Температура окружающей среды | -25…+55°С | ||
| Влажность окружающей среды | 35…85% | ||
| Материал корпуса | PBT - пластик | ||
| Масса | Около 40 г | ||
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
Таблица выбора оптических бесконтактных датчиков KIPPRIBOR серии OK30:
| Модификация | Тип датчика | Расстояние срабатывания | Тип выхода | Коммута- ционная функция | Габаритный чертеж |
| OK30-DI0035N4.U1.K | Диффузный | 0,35 м | NPN | NO+NC |  |
| OK30-DI0035P4.U1.K | 0,35 м | PNP | |||
| OK30-DI0080N4.U1.K | 0,8 м | NPN | |||
| OK30-DI0080P4.U1.K | 0,8 м | PNP | |||
| OK30-RI0070N4.U1.K.T | Рефлекторный | 0,7 м | NPN |  | |
| OK30-RI0070P4.U1.K.T | 0,7 м | PNP | |||
| OK30-RR0200N4.U1.K.F | 2 м | NPN | |||
| OK30-RR0200P4.U1.K.F | 2 м | PNP | |||
| OK30-RI0400N4.U1.K | 4 м | NPN | |||
| OK30-RI0400P4.U1.K | 4 м | PNP | |||
| OK30-TI0500N4.U1.K | Барьерный | 5 м | NPN |  | |
| OK30-TI0500P4.U1.K | 5 м | PNP | |||
| OK30-TI1000N4.U1.K | 10 м | NPN | |||
| OK30-TI1000P4.U1.K | 10 м | PNP |

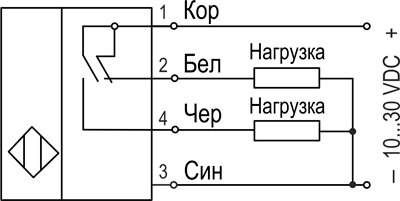

Схемы подключения оптических бесконтактных датчиков KIPPRIBOR серии OK30:
NPN - типа | PNP - типа |

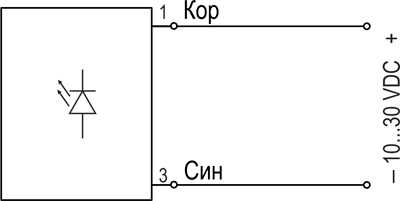

Излучатель датчика модификации OK30-TI | |
Дополнительные опции и принадлежности:
Для работы с блестящими материалами поставляются датчики с поляризационным фильтром (индекс F в условном обозначении).
Датчики с индексом Т в условном обозначении предназначены для работы с прозрачными материалами.
Рефлекторные датчики используются с отражателем OR51-S, который поставляется отдельно.

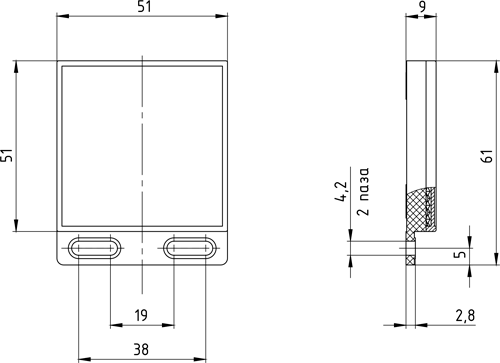

Отражатель OR51-S

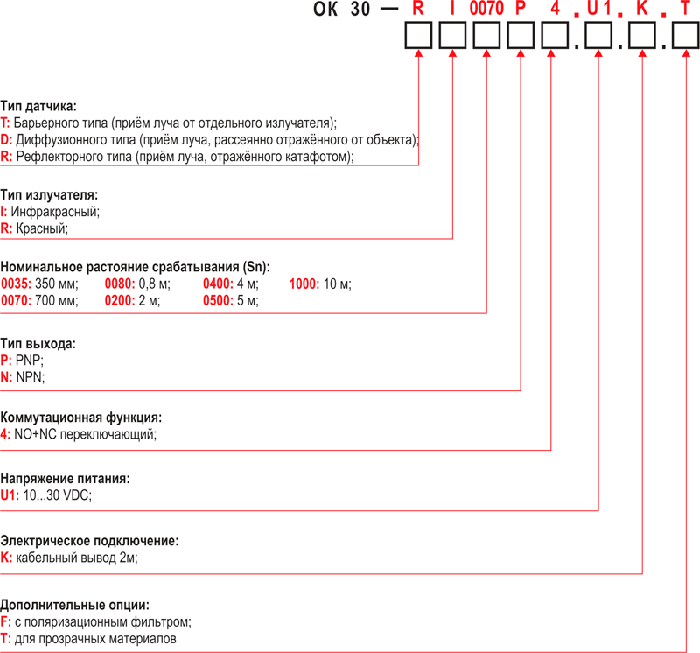

Структура условного обозначения при заказе оптических датчиков KIPPRIBOR OK30:
Например: OK30-RI0070N4.U1.K.T
Вы заказали: Оптический датчик в миниатюрном прямоугольном корпусе из пластика, рефлекторного типа, с инфракрасным излучателем, номинальным расстоянием срабатывания 0,7 м, NPN – типом выхода, с NO+NC контактами, напряжением питания 10…30VDC, исполнение для прозрачных материалов.
