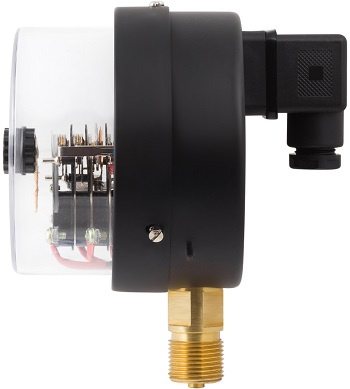

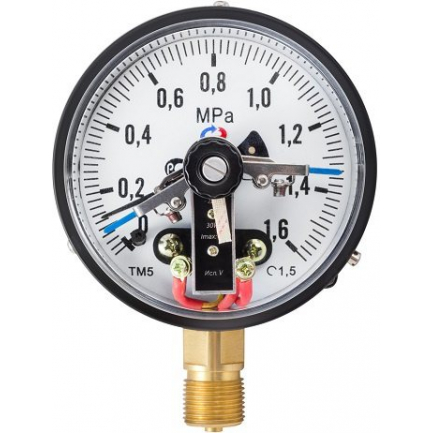

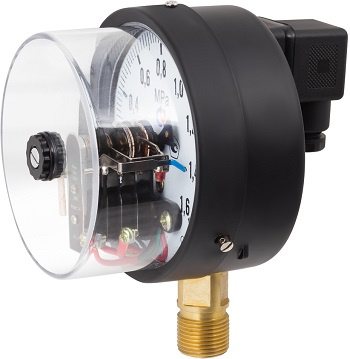

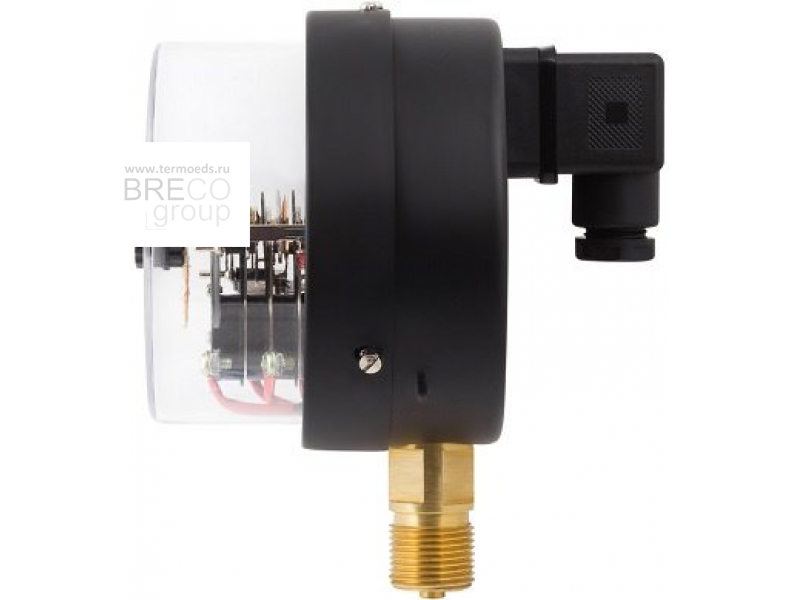

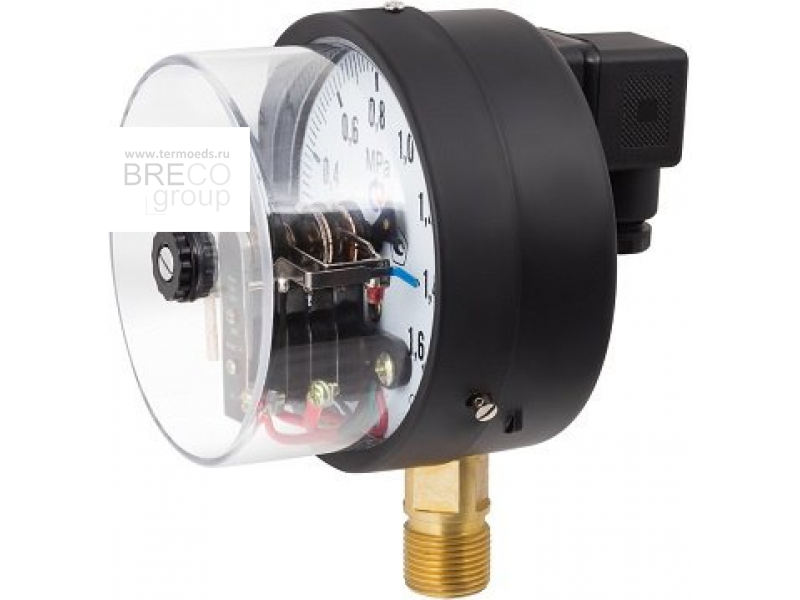

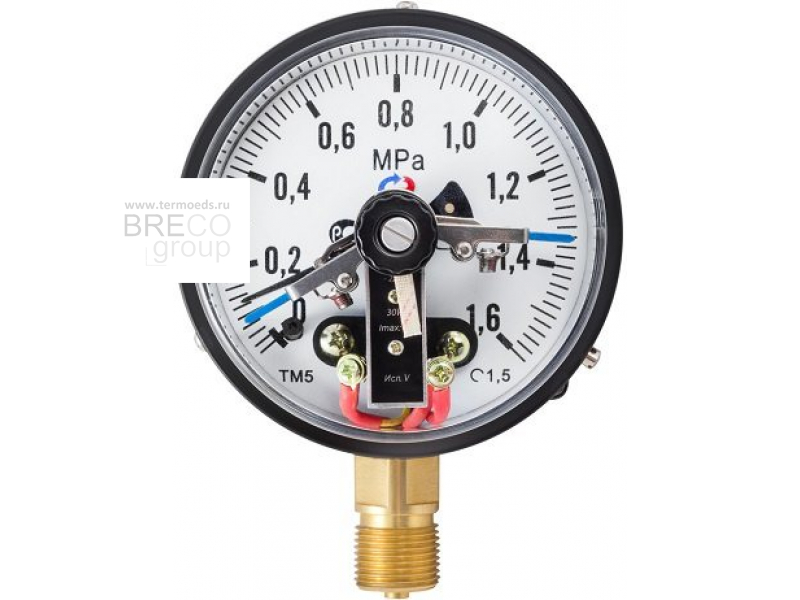

Манометры с электроконтактной приставкой с повышенным IP

РОСМА в Перми

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Оставить заявку

Описание


Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

Варианты исполнения манометров

ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма»применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:
  • Электрическая схема:
  • исполнение I (ОЗ — один замыкающий контакт)
  • исполнение II (ОР — один размыкающий контакт)
  • исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
  • исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
  • исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
  • исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
    • максимальное напряжение: -220 В, ~380 В
    • максимальный ток: 1, А
    • максимальная разрывная мощность контактов: 30 Вт, 50 В•А

Диаметр корпуса100, 150 мм
Класс точности1,5
Диапазон показаний давленийТМ: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ*:    −0,1…0 МПа
ТМВ**:    −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI
Рабочая температураОкружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
КонструкцияЭлектроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Принцип действияЭлектроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Электрическая схемаОдноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР — ТВ), Исп. II (ОР — ТМ, ОЗ — ТВ и ТМВ)
Двухконтактная — Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ), Исп. VI (ЛРПР — ТМВ)
Тип контактовс магнитным поджатием, серебряное покрытие
Максимальное напряжение−220 В, ~380 В
Максимальный ток1 А
Максимальная разрывная мощность контактов30 Вт, 50 В·А
Минимальные электрические характеристикиОпределяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний±4
КорпусIP54, сталь 10, цвет черный
КольцоСталь 10, цвет черный
ШтуцерМедный сплав (100 МПа — сталь 30 с никелевым покрытием)
Чувствительный элементМедный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизмМедный сплав
ЦиферблатАлюминий, шкала черная на белом фоне
СтеклоОрганическое
ПодключениеЧерез электрический разъем сзади на корпусе
ПрисоединениеРадиальное
Резьба присоединенияG½ или М20×1,5
Межповерочный интервал2 года
Техническая документацияТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Манометры ТМ серии 10

ТипДиаметр корпусаКласс точностиДиапазон показаний давлений, МПаПодключение
РезьбаШтуцер
ТМ-
510.05 IP54
1001,50…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 / 10М20×1,5 или G½радиальный
0…16 / 25 / 40 / 60
0…100
ТМ-
610.05 IP54
1500…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 / 10М20×1,5 или G½радиальный
0…16 / 25 / 40 / 60
0…100

Вакуумметры ТМ серии 10

ТипДиаметр корпусаКласс точностиДиапазон показаний давлений, МПаПодключение
РезьбаШтуцер
ТВ-
510.05 IP54
1001,5−0,1…0М20×1,5 или G½радиальный
ТВ-
610.05 IP54
150

Мановакуумметры ТМ серии 10

ТипДиаметр корпусаКласс точностиДиапазон показаний давлений, МПаПодключение
РезьбаШтуцер
ТМВ-
510.05 IP54
1001,5−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4М20×1,5 или G½радиальный
ТМВ-
610.05 IP54
150

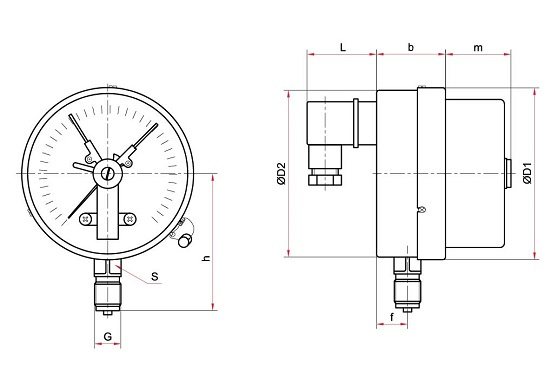

Чертежи

Радиальное присоединение

Основные размеры (мм), вес (кг):

ØD1D2bhfmLSGВес
10010098448316394017G½ или M20×1,50,46
15015214950106163840170,74

Монтаж и эксплуатация

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Монтаж/демонтаж производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для защиты манометра от воздействия пульсаций измеряемой среды и уменьшения влияния температуры среды на точность показаний манометра.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-ТМ-30-G½ или БП-ТМ-30-М20×1,5), петлевой трубки, трехходового крана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
