Датчики цветных меток

Датчики цветных меток серии ВС обладают высочайшей надежностью и точностью определения цвета. С помощью светодиодов датчики этой серии генерируют свет RGB с 12-битным разрешением. Датчики этой серии точно определяют цвет, работают в двух режимах определения цвета с функцией 3-ступенчатой регулировки чувствительности. Благодаря малому размеру луча (1.24×6.7мм) датчик определяет целевые объекты и цветовые метки малого размера. Степень защиты IP67 обеспечивает устойчивую и безошибочную работу датчика даже в сырых и запыленных средах.

Уточняйте цену

Основные характеристики

  • Превосходная точность определения цвета
    • - Светодиоды RGB и разрешение 12 бит
    • - 2 режима определения (только цвет / цвет + интенсивность)
    • - 3х ступенчатая регулировка чувствительности для каждого режима (точная, нормальная, грубая настройка)
  • Функция подавления внешних световых помех позволяет минимизировать ошибки и повысить стабильность работы датчика
  • Проверка по эталонному цвету с помощью обучающего индикатора
  • Индикатор срабатывания (красный LED), индикатор стабильного обнаружения (зеленый LED), индикатор таймера (оранжевый LED)
  • Настройка рабочих функций посредством входного сигнала от внешней цепи
  • Благодаря малому размеру луча (ширина 1.24мм, длина 6.7 мм) датчик позволяет определять целевые объекты и цветовые метки малого размера



Датчики цветных меток Autonics

Датчики цветных меток серии BC позволяют определять цвет поверхности. Посредством светодиодов датчики излучают свет RGB (красный, зеленый, синий) и осуществляют расчёт отраженного света на основе соотношений цветов RGB с целью проверки соответствия эталонному цвету.

Превосходная точность определения цвета

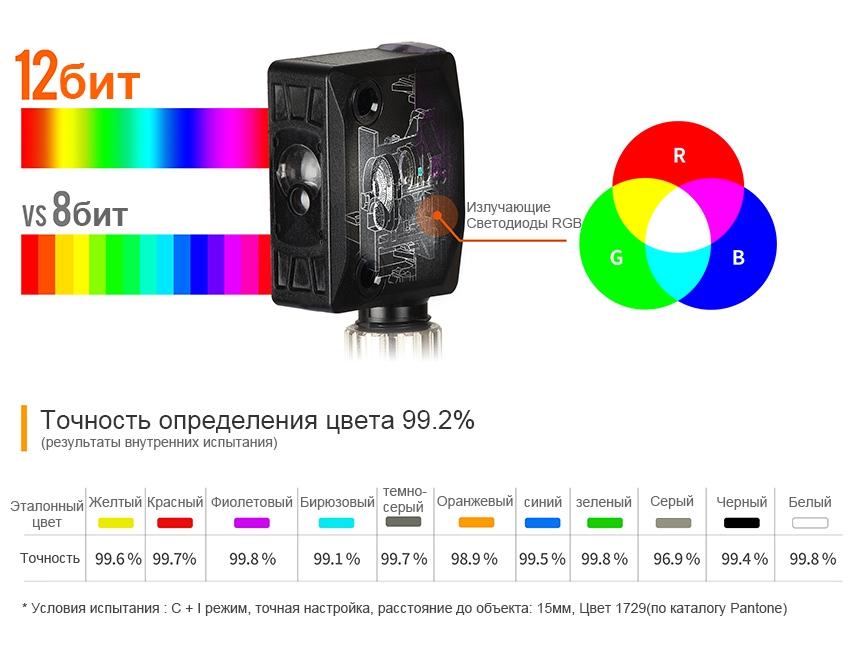

Излучающие светодиоды RGB (красный / зеленый / синий)

Датчики серии ВС генерируют и излучают красный, зеленый и синий свет обеспечивая высокую точность определения цвета. Благодаря 12-битному разрешению точность определения цвета до 99.2% (в среднем).

Два режима определения и 3-х ступенчатая настройка чувствительности

Датчики серии BC могут работать в двух режимах в зависимости от требования объекта: режим С (только цвет) и режим C+I (цвет + интенсивность). Для обоих режимов доступна точная, нормальная и грубая настройки, благодаря которым обеспечивается универсальность датчика.

Проверка по эталонному цвету с помощью обучающего индикатора

После установки эталонного цвета на датчике на индикаторе функции обучения отображается соответствующий цвет. Пользователь может легко проверить эталонный цвет по индикатору без повторной настройки цвета.

*Эталонный цвет получаемый с помощью функции обучения и цвет, отображаемый на индикаторе функции обучения, могут несколько отличаться, что обусловлено условиями окружающей среды (наличие блестящих поверхностей, угол отражения, тип материала и т.д)

Индикатор различный состояний

Индикатор рабочего (красный LED) и стабильного режимов (зеленый LED) позволяет пользователю быстро определить состояние датчика.

Переключение режимов выхода соответствия/несоответствия цветов

С помощью переключателя режима для выхода можно активировать режим соответствия (Н.О) и несоответствия цвета (Н.З).

Определение объектов и цветовых меток малого размера

Компактный датчик (ширина 16мм × длина 37мм) генерирует луч размером 1.24мм (ширина) × L 6.7мм (длина) и позволяет определять объекты и цветовые метки малого размера (на расстоянии до 15мм).

Таймер задержки выключения

Таймер задержки выключения (40мс) обеспечивает устойчивое обнаружение быстро движущихся объектов.

Степень защиты IP67

Степень защиты IP67 обеспечивает надежную и безошибочную работу датчика даже во влажных и пыльных помещениях.

Области применения

Производство упаковочных материалов

Датчики цветовой марки используются для обнаружения режущих меток во время изготовления упаковочного материала.

Контейнеры для транспортировки контейнеров

Датчики цветовой марки используются для обнаружения присутствия этикеток.

Маркеры для струйной печати

Датчики цветовой марки используются для обнаружения режущих меток на бумаге из струйных маркеров.

Заполнение, запечатывание и резка мешков

Датчики цветовой марки используются для обнаружения линий на упаковочном материале для точного уплотнения и резки

Транспортные конвейеры

Датчики цветовой марки используются на линиях упаковки для обнаружения ошибок цвета в упаковочных коробках.

Модельный ряд

МодельХарактеристики
BC15-LDT-C
  • Принцип работы : С конвергентным (сходящимся) лучом
  • Расстояние срабатывания : 15мм
  • Объект обнаружения : Цвет (непрозрачный, полупрозрачный материал)
  • Источник света : Цветные LED (красный, зеленый, синий)
  • Время срабатывания : 500мкс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : Только цвет / цвет + яркость
  • Управляющий выход : NPN с открытым коллектором
BC15-LDT-C-P
  • Принцип работы : С конвергентным (сходящимся) лучом
  • Расстояние срабатывания : 15мм
  • Объект обнаружения : Цвет (непрозрачный, полупрозрачный материал)
  • Источник света : Цветные LED (красный, зеленый, синий)
  • Время срабатывания : 500мкс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : Только цвет / цвет + яркость
  • Управляющий выход : PNP с открытым коллектором
