Датчики фотоэлектрические уровня жидкости

Фотоэлектрические датчики серии BL для определения уровня жидкости позволяют определить наличие или отсутствие жидкости в прозрачных трубах диаметром от 7 до 13мм и толщиной менее 1мм. Пользователи могут легко переходить из режима работы на свет в режим работы на затемнение, используя переключатель режима работы. Благодаря компактной конструкции и простоте установки датчики серии BL идеально подходят для бесконтактного определения наличия жидкости в прозрачных трубах.

Уточняйте цену

Основные характеристики

  • Фотоэлектрические датчики для бесконтактного обнаружения присутствия жидкости в прозрачных трубах
  • Определение присутствия жидкости в прозрачных трубах (с внешним диаметром от 6 до 13мм, толщиной стенки < 1мм)
  • Компактный корпус: Ш23 × В14 × Д13мм
  • Переключатель режима работы на свет / на затемнение
  • [Зеленый светодиод] индикатор режима работы (на свет: горит, на затемнение: не горит)
  • [Красный светодиод] индикатор срабатывания
  • Встроенная защита от неправильной полярности подключения и защита выхода от перегрузки по току (короткого замыкания)
  • Защитный кронштейн (продается отдельно) для труб Ø12.7мм (½")
  • Степень защиты IP64 (стандарт МЭК)

Определение уровня в жидкости в прозрачных трубках

Датчики серии BL используют преломление света для бесконтактного определения наличия жидкости в прозрачных трубках (внешний диаметр 6 до 13мм, < 1мм толщина стенки)

Компактный дизайн

Маленький размер датчика (Ш23 × В14 × Д13мм) идеален для эргономичной установки

Переключатель режимов работы

Пользователи могут легко переключаться между режимами при помощи переключателя. Зеленый светодиодный индикатор горит в режиме “на свет” и выключен в режиме “на затемнение”, для быстрой идентификации режима датчика.

Защитные крышки(заказываются отдельно)

Предотвращайте повреждение, разъедание и другие внешние угрозы со специальными защитными крышками.

Области применения

Машина для чистки полупроводников

Фотоэлектрические датчики уровня жидкости используются для определения уровня очищающей жидкости в полупроводниковом очистительном оборудовании.

Модельный ряд

МодельХарактеристики

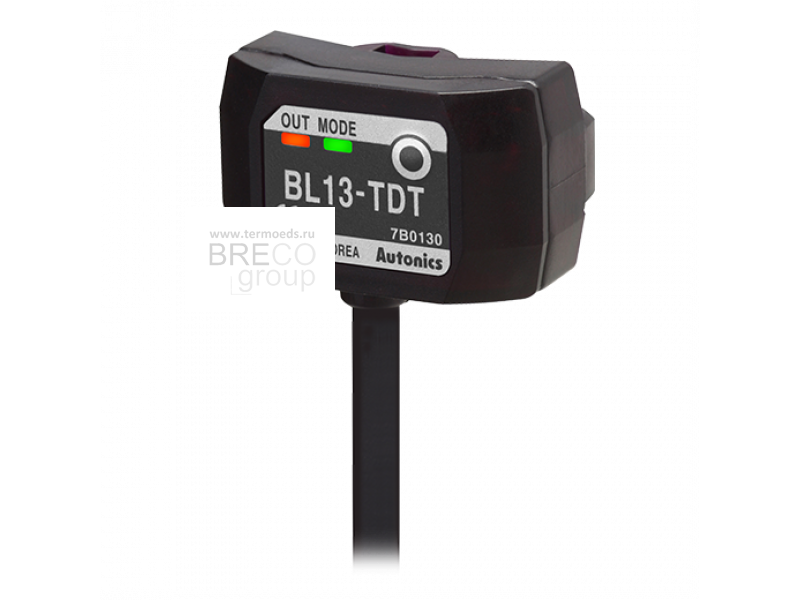

BL13-TDT
  • Принцип работы : На пересечение луча
  • Подходящая труба : Прозрачная труба Ø6-13мм (толщина 1мм)
    ФЭП (фторопласт) или материал с такой же прозрачностью
  • Объект обнаружения : Жидкость в трубе
  • Источник света : Инфракрасный LED (950нм)
  • Время срабатывания : Макс. 2мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается кнопкой)
  • Управляющий выход : NPN с открытым коллектором
BL13-TDT-P
  • Принцип работы : На пересечение луча
  • Подходящая труба : Прозрачная труба Ø6-13мм (толщина 1мм)
    ФЭП (фторопласт) или материал с такой же прозрачностью
  • Объект обнаружения : Жидкость в трубе
  • Источник света : Инфракрасный LED (950нм)
  • Время срабатывания : Макс. 2мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается кнопкой)
  • Управляющий выход : PNP с открытым коллектором
