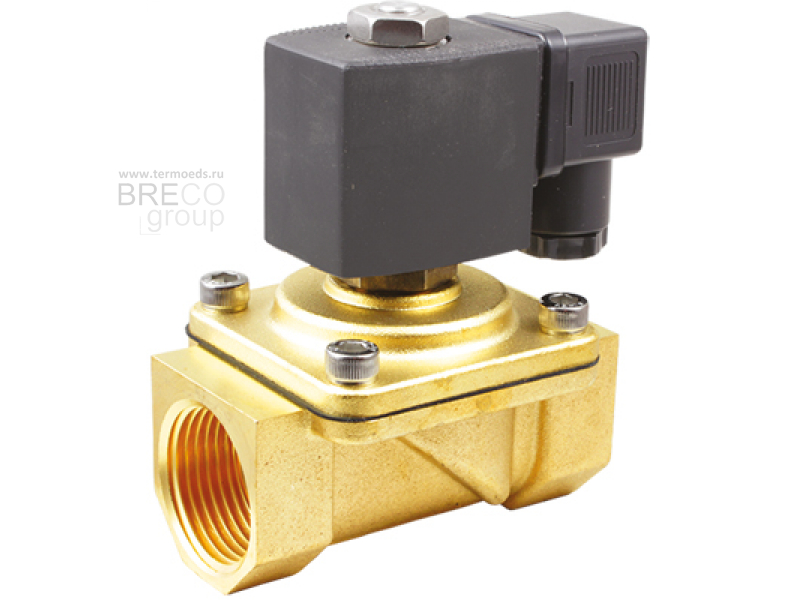

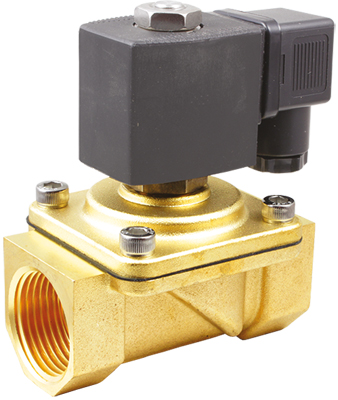

AR-2W41 Соленоидный (электромагнитный) клапан, Ду12-Ду25

Клапан 2w41 (2w31) соленоидный (электромагнитный) применяется для воды, горячей воды, воздуха, масла, инертных газов, спирта. Клапан нормально-закрытый (НЗ). При попадании напряжения на катушку клапана (220В~ или 24В= в зависимости откатушки) клапан открывается, и находится в открытом положении пока не пропадет напряжение на катушке.

Оставить заявку

Описание

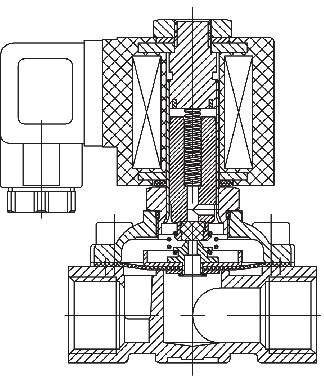

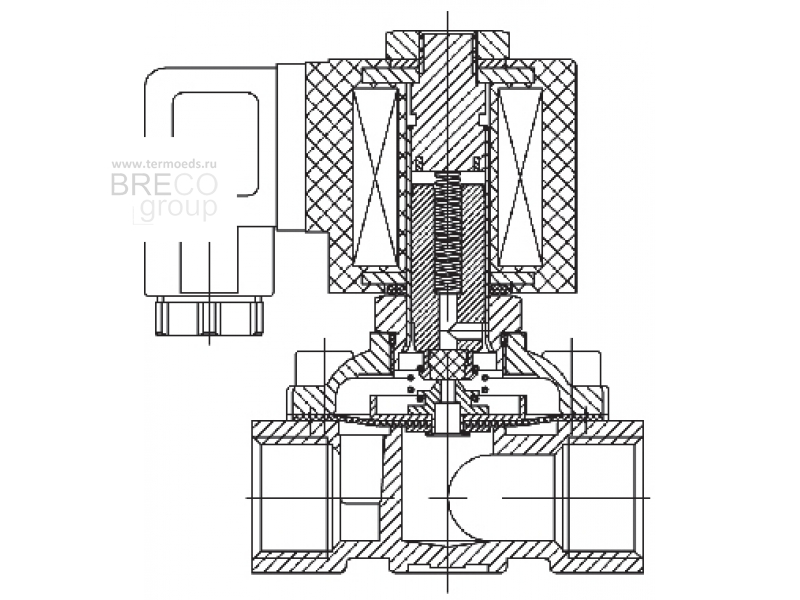

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, масла, инертные газы, спирт
  • Температура рабочей среды: −10…120°С
  • Рабочее давление: 0...0,8 МПа
  • Диаметр условного прохода: 12...25 мм
  • Материал корпуса: латунь
  • Материал уплотнения: VITON
  • Присоединение: резьбовое G⅜"...G1"
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

  • Cрабатывание при нулевом давлении
  • Высокая частота срабатывания

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаВода, горячая вода, воздух, масла, инертные газы, спирт
МатериалКорпусаЛатунь
УплотненияVITON
Температура рабочей среды−10…120°С
Рабочее давление0...0,8 МПа
Диаметр условного прохода12…25 мм
ПрисоединениеРезьбовое G⅜"…G1"
КатушкаS91H, IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность20 ВА (АС), 14 Вт (DC)


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-2W4112 GBV123,8G⅜"0,00,8S91H0,64
AR-2W4115 GBV153,8G½"0,61
AR-2W4120 GBV208G¾"0,67
AR-2W4125 GBV2510G1"0,88

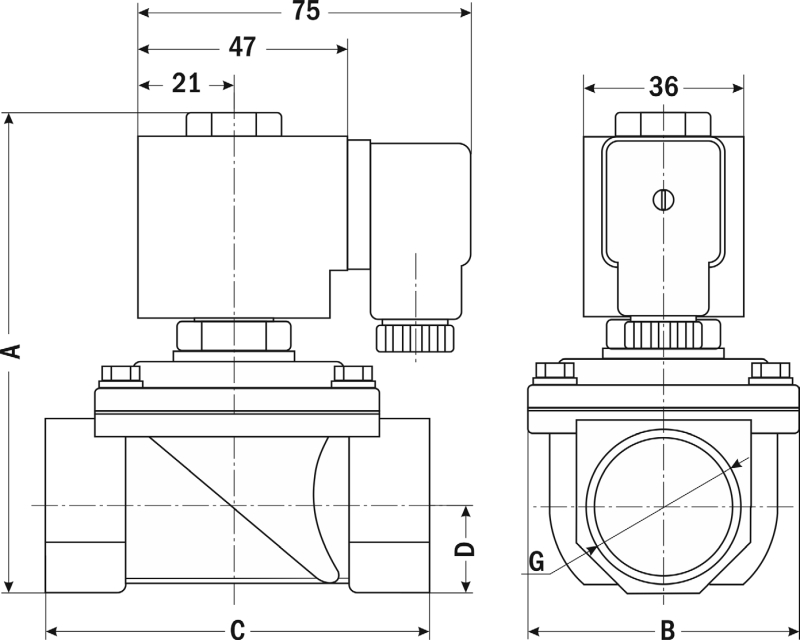

Габаритные размеры:


Размер, ммAR-2W4112AR-2W4115AR-2W4120AR-2W4125
A9595101108
B51515161
C66666687
D14141720
G⅜"½"¾"1"
