Описание

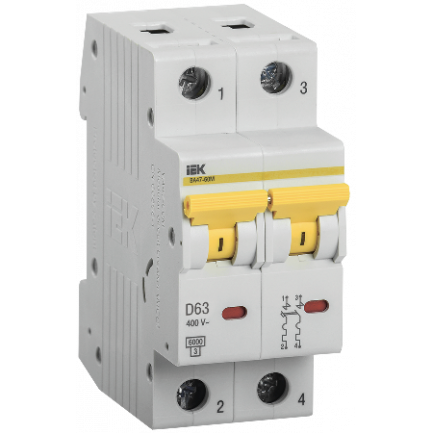

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Два типа защиты от сверхтоков – тепловая и электромагнитная. Широкая рукоятка для удобства включения/выключения автоматического выключателя. Защелка на DIN-рейку с двойным фиксированным положением. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения. Широкий диапазон рабочих температур от -40°С до +50°С.
Технические характеристики ВА47-60M 2Р
| Количество полюсов: | 2 |
| Номинальное рабочее напряжение: | 400 В |
| Отключающая способность по EN 60898: | 6 кА |
| Ширина по количеству модульных расстояний: | 2 |
| Макс сечение входящего кабеля: | 25 мм² |
| Класс токоограничения: | 3 |
| Частота: | 50 Гц |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Тип расцепителя: | Тепловой, электромагнитный |
| Сфера применения: | Промышленное и бытовое |
| Мех износостойкость: | ≥ 20000 циклов |
| Электр износостойкость: | ≥ 8000 циклов |
| Возможность присоединения шин: | PIN (штырь), FORK (вилка) |
| Вес одного полюса: | ≤ 0,2 кг |
| Общ количество полюсов: | 2 |
| Тип напряжения: | Перемен./постоян. (AC/DC) |
| Монтажная глубина - ниши: | 71 мм |
| Тип подключения: | Винтовое соединение |
| Количество силовых полюсов: | 2 |
| Время срабатывания расцепителя в зоне КЗ tm: | 0,1 с |
| Наличие взрывозащиты: | Без взрывозащиты |
| Тип монтажной рейки: | 35x7.5 |
Модельный ряд автоматических выключателей ВА47-60M 2Р
| Артикул | Номинальный ток |
| Характеристика срабатывания - кривая тока: B | |
| MVA31-2-001-B | 1 |
| MVA31-2-002-B | 2 |
| MVA31-2-003-B | 3 |
| MVA31-2-004-B | 4 |
| MVA31-2-005-B | 5 |
| MVA31-2-006-B | 6 |
| MVA31-2-010-B | 10 |
| MVA31-2-016-B | 16 |
| MVA31-2-020-B | 20 |
| MVA31-2-025-B | 25 |
| MVA31-2-032-B | 32 |
| MVA31-2-040-B | 40 |
| MVA31-2-050-B | 50 |
| MVA31-2-063-B | 63 |
| Характеристика срабатывания - кривая тока: C | |
| MVA31-2-001-C | 1 |
| MVA31-2-002-C | 2 |
| MVA31-2-003-C | 3 |
| MVA31-2-004-C | 4 |
| MVA31-2-005-C | 5 |
| MVA31-2-006-C | 6 |
| MVA31-2-010-C | 10 |
| MVA31-2-016-C | 16 |
| MVA31-2-020-C | 20 |
| MVA31-2-025-C | 25 |
| MVA31-2-032-C | 32 |
| MVA31-2-040-C | 40 |
| MVA31-2-050-C | 50 |
| MVA31-2-063-C | 63 |
| Характеристика срабатывания - кривая тока: D | |
| MVA31-2-001-D | 1 |
| MVA31-2-002-D | 2 |
| MVA31-2-003-D | 3 |
| MVA31-2-004-D | 4 |
| MVA31-2-005-D | 5 |
| MVA31-2-006-D | 6 |
| MVA31-2-010-D | 10 |
| MVA31-2-016-D | 16 |
| MVA31-2-020-D | 20 |
| MVA31-2-025-D | 25 |
| MVA31-2-032-D | 32 |
| MVA31-2-040-D | 40 |
| MVA31-2-050-D | 50 |
| MVA31-2-063-D | 63 |
Эксплуатационные параметры:
- Срок службы, Лет: не менее 15
- Гарантийный срок, Лет: 10
