Описание

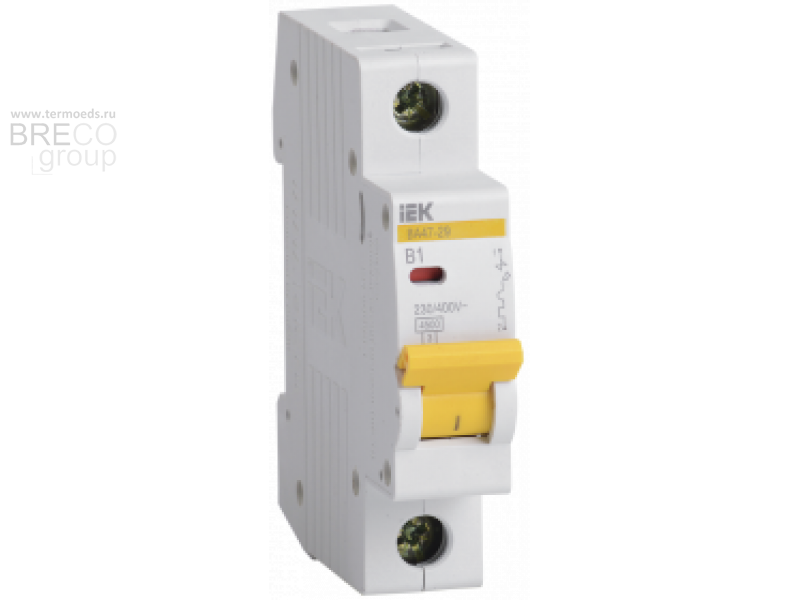

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки: – контакт состояния КС47; – контакт состояния КСВ47; – расцепитель минимального напряжения РММ47; – расцепитель независимый РН47. Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50 °С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики ВА47-29 1Р
| Количество полюсов: | 1 |
| Номинальное рабочее напряжение: | 230/400 В |
| Отключающая способность по EN 60898: | 4,5 кА |
| Ширина по количеству модульных расстояний: | 1 |
| Макс сечение входящего кабеля: | 25 мм² |
| Номин напряжение постоян тока - DC: | ≤ 48 В |
| Номин импульсное выдерживаемое напряжение: | 4 кВ |
| Класс токоограничения: | 3 |
| Частота: | 50 Гц |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Тип расцепителя: | Тепловой, электромагнитный |
| Сфера применения: | Промышленное и бытовое |
| Общ количество полюсов: | 1 |
| Тип напряжения: | Перемен./постоян. (AC/DC) |
| Монтажная глубина - ниши: | 73,6 мм |
| Тип подключения: | Винтовое соединение |
| Количество силовых полюсов: | 1 |
| Время срабатывания расцепителя в зоне КЗ tm: | 0,1 с |
| Наличие взрывозащиты: | Без взрывозащиты |
| Тип монтажной рейки: | 35x7.5 |
Модельный ряд автоматических выключателей ВА47-29 1Р
| Артикул | Номинальный ток, А |
| Характеристика срабатывания - кривая тока: B | |
| MVA20-1-001-B | 1 |
| MVA20-1-002-B | 2 |
| MVA20-1-003-B | 3 |
| MVA20-1-004-B | 4 |
| MVA20-1-005-B | 5 |
| MVA20-1-006-B | 6 |
| MVA20-1-008-B | 8 |
| MVA20-1-010-B | 10 |
| MVA20-1-013-B | 13 |
| MVA20-1-016-B | 16 |
| MVA20-1-020-B | 20 |
| MVA20-1-025-B | 25 |
| MVA20-1-032-B | 32 |
| MVA20-1-040-B | 40 |
| MVA20-1-050-B | 50 |
| MVA20-1-063-B | 63 |
| Характеристика срабатывания - кривая тока: C | |
| MVA20-1-001-C | 1 |
| MVA20-1-002-C | 2 |
| MVA20-1-003-C | 3 |
| MVA20-1-004-C | 4 |
| MVA20-1-005-C | 5 |
| MVA20-1-006-C | 6 |
| MVA20-1-008-C | 8 |
| MVA20-1-010-C | 10 |
| MVA20-1-013-C | 13 |
| MVA20-1-016-C | 16 |
| MVA20-1-020-C | 20 |
| MVA20-1-025-C | 25 |
| MVA20-1-032-C | 32 |
| MVA20-1-040-C | 40 |
| MVA20-1-050-C | 50 |
| MVA20-1-063-C | 63 |
| MVA20-1-D05-C | 0,5 |
| MVA20-1-D16-C | 1,6 |
| MVA20-1-D25-C | 2,5 |
| Характеристика срабатывания - кривая тока: D | |
| MVA20-1-001-D | 1 |
| MVA20-1-002-D | 2 |
| MVA20-1-003-D | 3 |
| MVA20-1-004-D | 4 |
| MVA20-1-005-D | 5 |
| MVA20-1-006-D | 6 |
| MVA20-1-008-D | 8 |
| MVA20-1-010-D | 10 |
| MVA20-1-013-D | 13 |
| MVA20-1-016-D | 16 |
| MVA20-1-020-D | 20 |
| MVA20-1-025-D | 25 |
| MVA20-1-032-D | 32 |
| MVA20-1-040-D | 40 |
| MVA20-1-050-D | 50 |
| MVA20-1-063-D | 63 |
Эксплуатационные параметры:
- Срок службы, Лет: 15
- Гарантийный срок, Лет: 10
