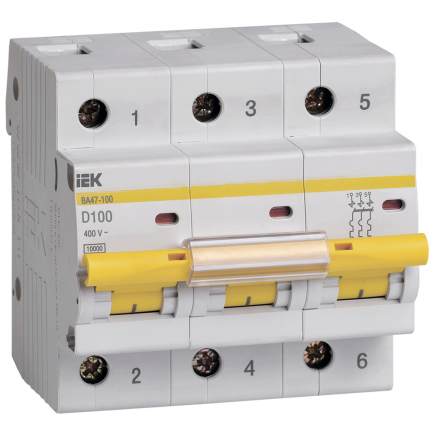

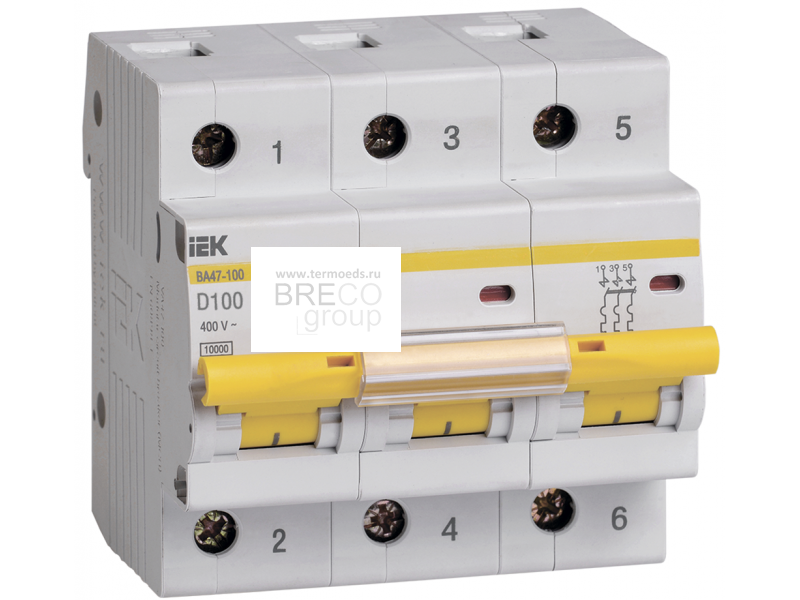

Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки: – контакт состояния КС47; – контакт состояния КСВ47; – расцепитель минимального напряжения РММ47; – расцепитель независимый РН47. Независимый индикатор положения контактов. Защёлка на DIN-рейку с двойным фиксированным положением. Широкий диапазон рабочих температур от -40°С до +50°С. Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики ВА47-100 3Р
| Количество полюсов: | 3 |
| Номинальное рабочее напряжение: | 230/400 В |
| Отключающая способность по EN 60898: | 10 кА |
| Ширина по количеству модульных расстояний: | 1,5 |
| Макс сечение входящего кабеля: | 35 мм² |
| Номин напряжение постоян тока - DC: | 60 В |
| Номин импульсное выдерживаемое напряжение: | 6 кВ |
| Класс токоограничения: | 3 |
| Частота: | 50 Гц |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Тип расцепителя: | Тепловой, электромагнитный |
| Мех износостойкость: | 20000 циклов |
| Электр износостойкость: | 6000 циклов |
| Возможность присоединения шин: | PIN (штырь) |
| Вес одного полюса: | 0,162 кг |
| Общ количество полюсов: | 3 |
| Тип напряжения: | Перемен./постоян. (AC/DC) |
| Тип подключения: | Винтовое соединение |
| Количество силовых полюсов: | 3 |
| Время срабатывания расцепителя в зоне КЗ tm: | 0,1 с |
| Наличие взрывозащиты: | Без взрывозащиты |
| Тип монтажной рейки: | 35x7.5 |
| Режим работы: | Продолжительный-S1 |
| Номин отключающая способность: | 10 кА |
| Ремонтопригодность: | Нет |
| Номин ток: | 6 А |
| Количество защищенных полюсов: | 1 |
| Рабочая температура окружающей среды: | -40…+50 °C |
Модельный ряд автоматических выключателей ВА47-100 3Р
| Артикул | Номинальный ток |
| Характеристика срабатывания - кривая тока: C | |
| MVA40-3-006-C | 6 |
| MVA40-3-010-C | 10 |
| MVA40-3-016-C | 16 |
| MVA40-3-020-C | 20 |
| MVA40-3-025-C | 25 |
| MVA40-3-032-C | 32 |
| MVA40-3-035-C | 35 |
| MVA40-3-040-C | 40 |
| MVA40-3-050-C | 50 |
| MVA40-3-063-C | 63 |
| MVA40-3-080-C | 80 |
| MVA40-3-100-C | 100 |
| Характеристика срабатывания - кривая тока: D | |
| MVA40-3-006-D | 6 |
| MVA40-3-010-D | 10 |
| MVA40-3-016-D | 16 |
| MVA40-3-020-D | 20 |
| MVA40-3-025-D | 25 |
| MVA40-3-032-D | 32 |
| MVA40-3-035-D | 35 |
| MVA40-3-040-D | 40 |
| MVA40-3-050-D | 50 |
| MVA40-3-063-D | 63 |
| MVA40-3-080-D | 80 |
| MVA40-3-100-D | 100 |
Эксплуатационные параметры:
- Срок службы, Лет: не менее 15
- Гарантийный срок, Лет: 10
