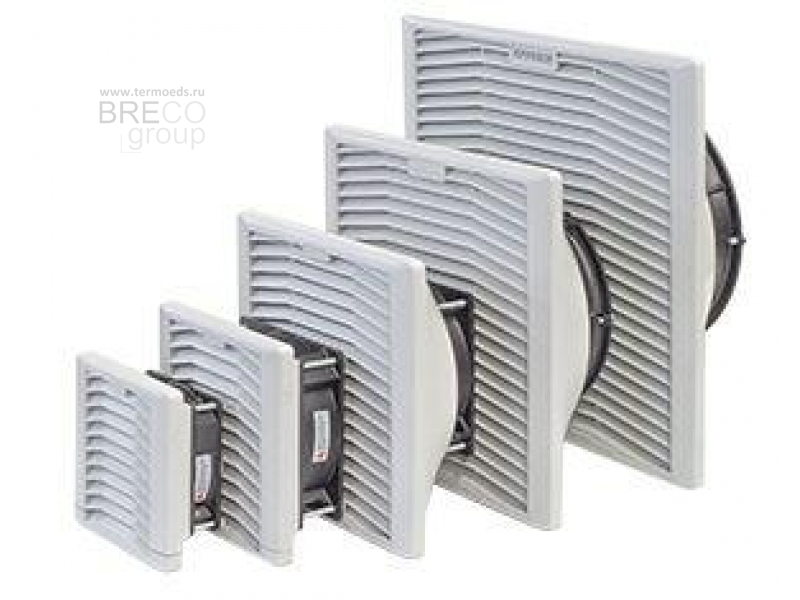

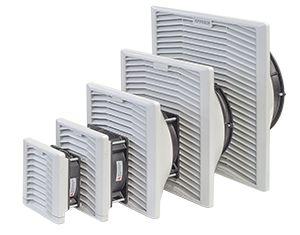

Впускные и выпускные вентиляционные решетки KIPVENT

Предназначены для организации принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого для электронного оборудования температурного режима.

Необходимость в принудительной вентиляции шкафа или электрощита возникает, когда в нем смонтировано оборудование, выделяющее большое количество тепла, например: блоки питания, твердотельные реле, преобразователи частоты и т.д. Кроме вентиляции и охлаждения вентиляторы KIPVENT дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа. Это предотвращает скопление пыли и её попадание внутрь приборов.

Некоторые правила использования вентиляторов и решеток серии KIPVENT:

• Используйте впускные решетки с вентиляторами и выпускные решетки, когда температура воздуха снаружи ниже, чем температура внутри шкафа. В этом случае применение решеток и вентиляторов будет наиболее экономичным и эффективным.
• Используете впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот, тогда из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
• Устанавливаете впускную решетку с вентилятором в нижней трети шкафа, а выпускную решетку в верхней трети как можно выше. Это будет способствовать естественной конвекции воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
• Обеспечьте свободный доступ воздуха к впускным и выпускным решеткам шкафа, чтобы излишнее тепло беспрепятственно могло быть передано из шкафа в окружающую среду.

Технические характеристики впускных решеток с вентиляторами серии KIPVENT

Параметр	Значение параметра
Фото
Модификация	KIPVENT-100.01.230	KIPVENT-200.01.230	KIPVENT-300.01.230	KIPVENT-400.01.230	KIPVENT-500.01.230
Напряжение питания	230 VAC
Частота питающей сети	50/60 Гц
Мощность	18 Вт	14,5 Вт	21 Вт	45 Вт	45 Вт
Потребляемый ток	8 мА	8 мА	135 мА	320 мА	190 мА
Электрическое подключение	Разъем Faston серии 0,110" (наконечники поставляются в комплекте)
Свободная подача воздуха	28 м3/ч	66 м3/ч	120 м3/ч	265 м3/ч	600 м3/ч
Подача воздуха в комбинации с выпускной решеткой	24 м3/ч	55 м3/ч	105 м3/ч	230 м3/ч	550 м3/ч
Макс. статическое давление	29 Па	61 Па	86 Па	115 Па	176 Па
Поверхностная плотность фильтра	150 г/м2
Класс фильтра (DIN 779)	G2
Уровень шума (DIN 45 635)	39 дБА	49 дБА	49дБА	56 дБА	61 дБА
Тип подшипника	Подшипник качения
Степень защиты	IP 54
Габаритные размеры	121х121х60,5 мм	148,5х148,5х73,5 мм	204х204х103 мм	255х255х115 мм	322х322х130 мм
Размер выреза	92,5х92,5 мм	124х124 мм	177х177 мм	224х224 мм	292х292 мм
Масса	0,4 кг	0,62 кг	0,77 кг	1,5 кг	2,8 кг
Материал	Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет	RAL7035
Рабочая температура	-20…+60 °C
Температура хранения	-40…+70 °C

Технические характеристики выпускных решеток серии KIPVENT

Параметр	Значение параметра
Фото
Модификация	KIPVENT-100.01.300	KIPVENT-200.01.300	KIPVENT-300.01.300	KIPVENT-400.01.300	KIPVENT-500.01.300
Поверхностная плотность фильтра	150 г/м2
Класс фильтра (DIN 779)	G2
Степень защиты	IP 54
Габаритные размеры	121х121,5х29,5 мм	148,5х148,5х29,5 мм	204х204х29,5 мм	255х255х30 мм	322х322х26,5 мм
Размер выреза	92,5х92,5 мм	124х124 мм	177х177 мм	224х224 мм	292х292 мм
Масса	0,07 кг	0,16 кг	0,29 кг	0,43 кг	0,66 кг
Материал	Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет	RAL7035
Рабочая температура	-20…+60 °C
Температура хранения	-40…+70 °C

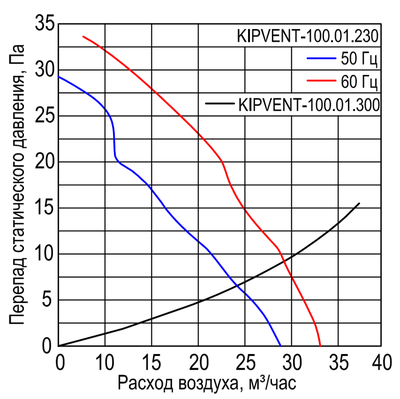

Характеристики вентиляторов в координатах «давление/расход»

KIPVENT-100.01.230

KIPVENT-100.01.230

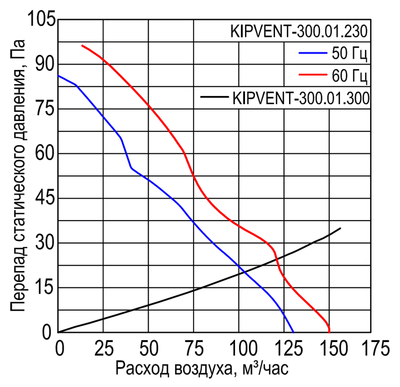

KIPVENT-300.01.230

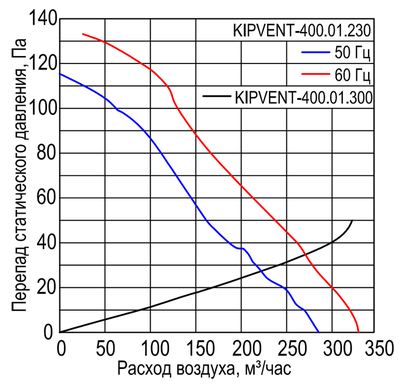

KIPVENT-400.01.230

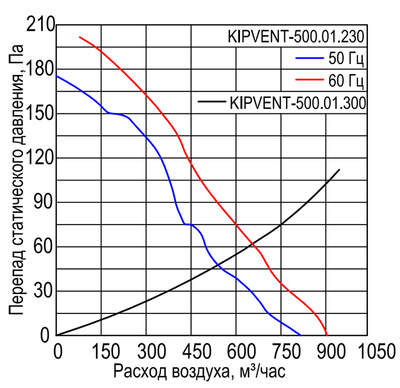

KIPVENT-500.01.230

Габаритные и установочные размеры впускных решеток с вентиляторами и выпускных решеток серии KIPVENT

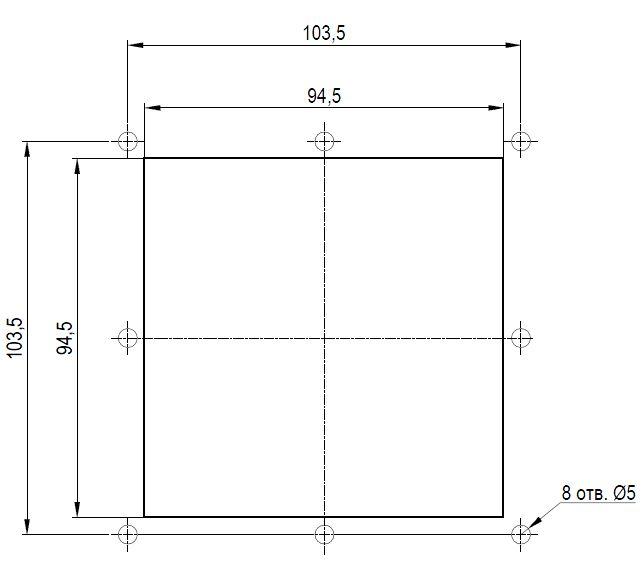

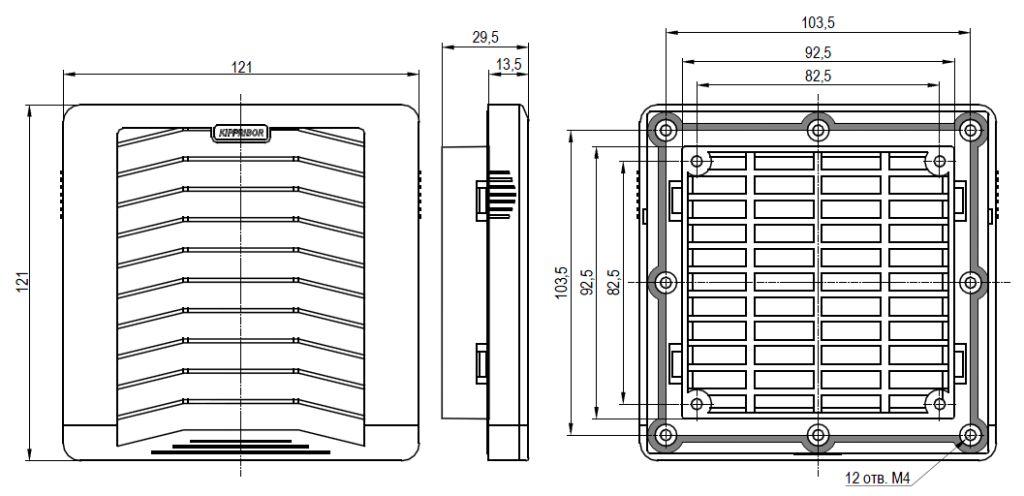

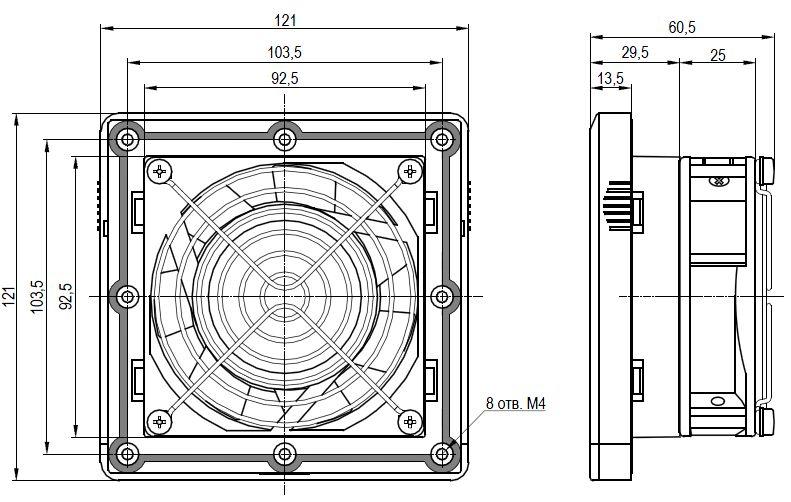

KIPVENT-100.01.230	KIPVENT-100.01.300	Вырез под установку

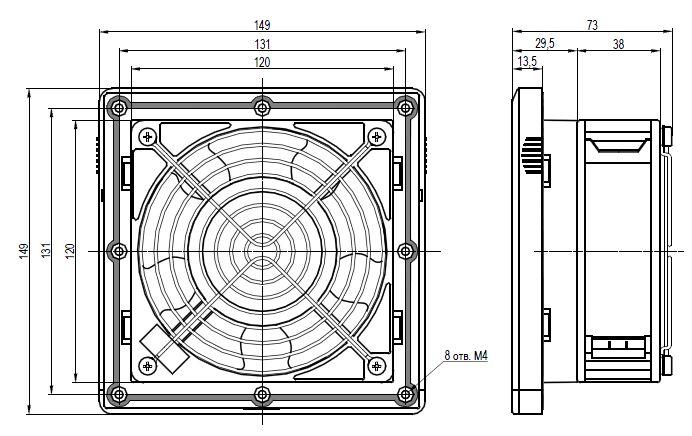

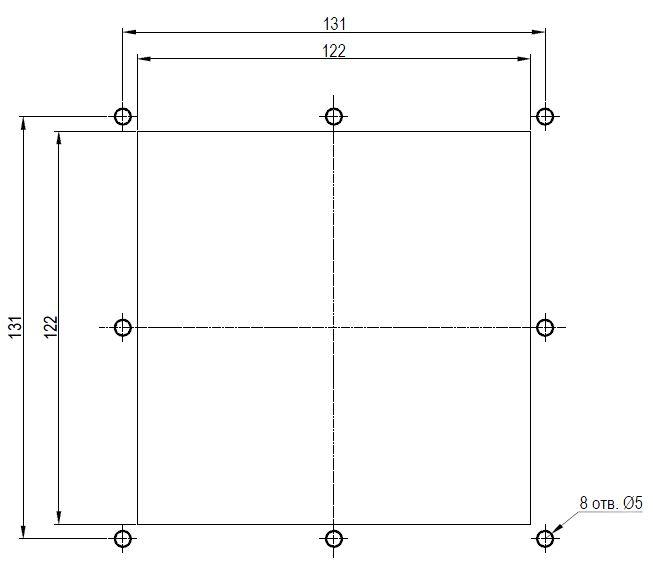

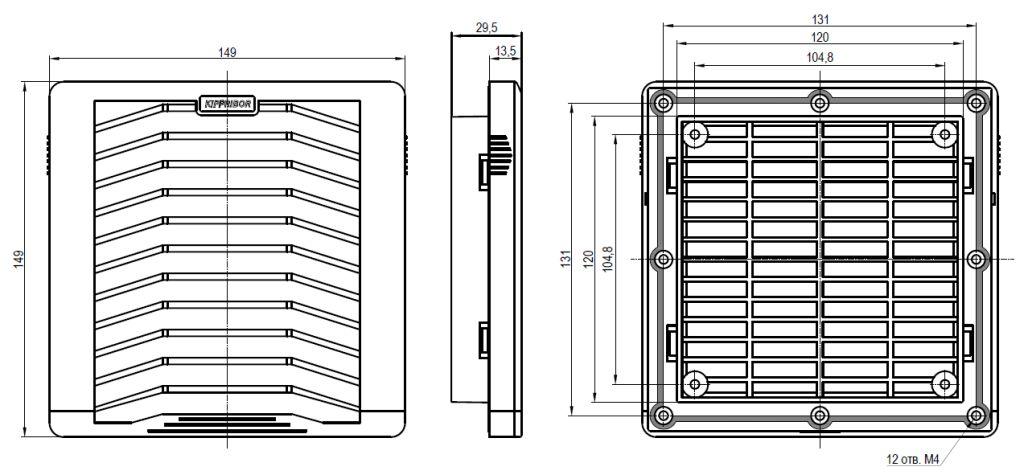

KIPVENT-200.01.230	KIPVENT-200.01.300	Вырез под установку

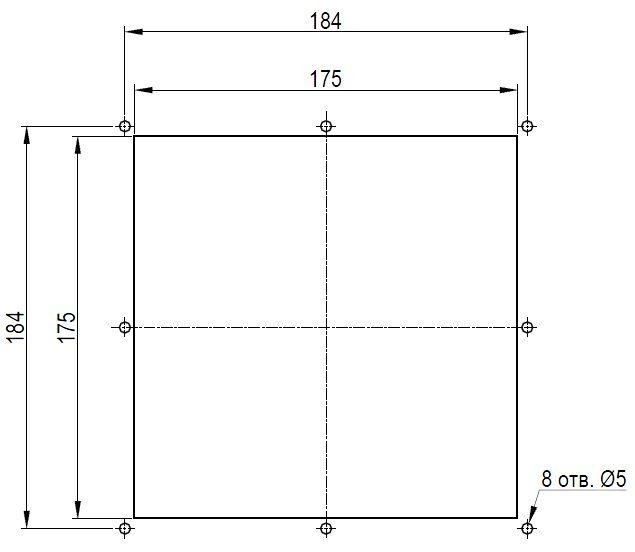

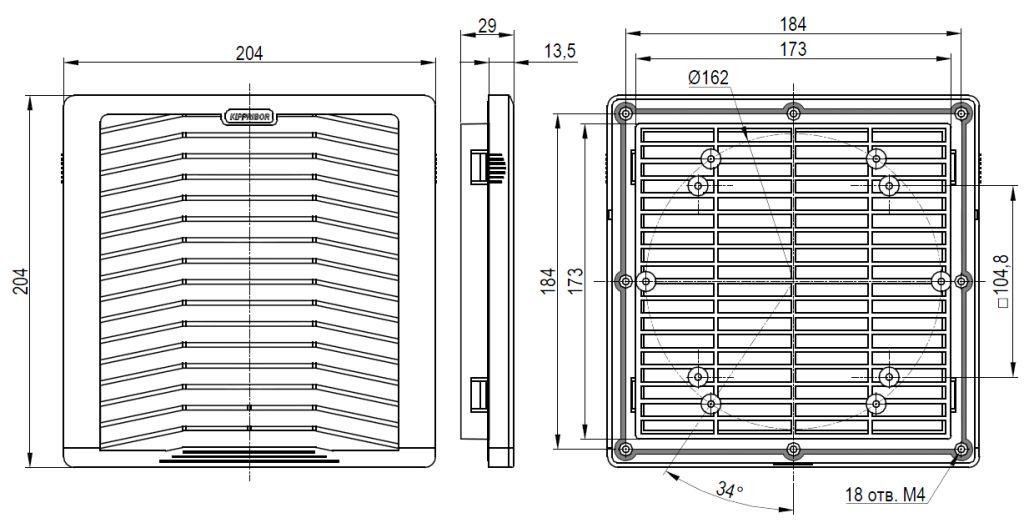

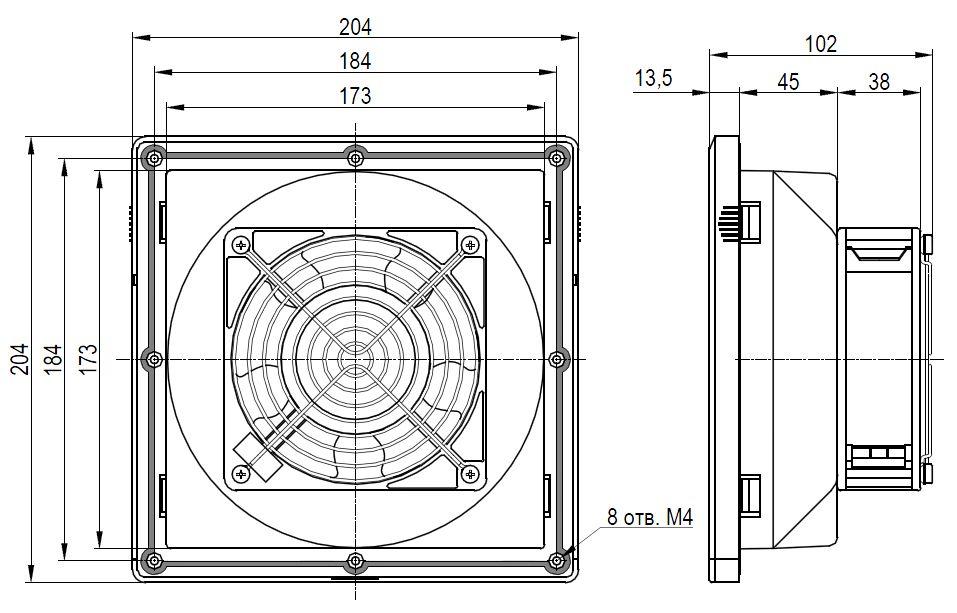

KIPVENT-300.01.230	KIPVENT-300.01.300	Вырез под установку

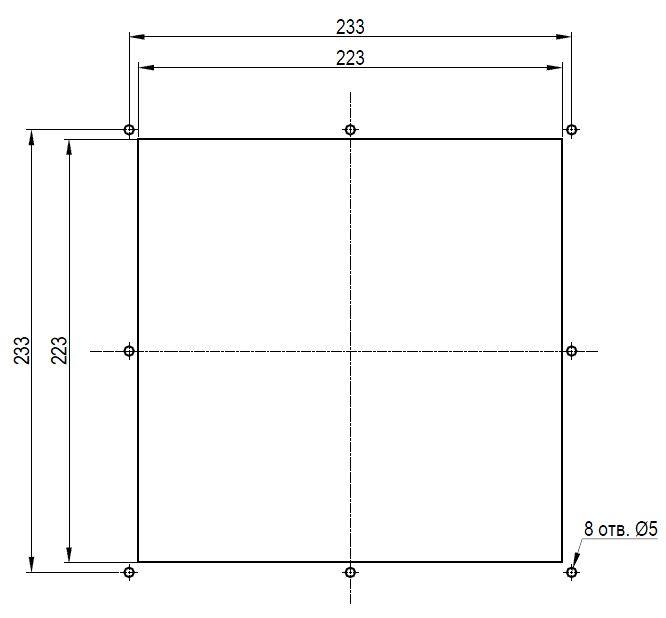

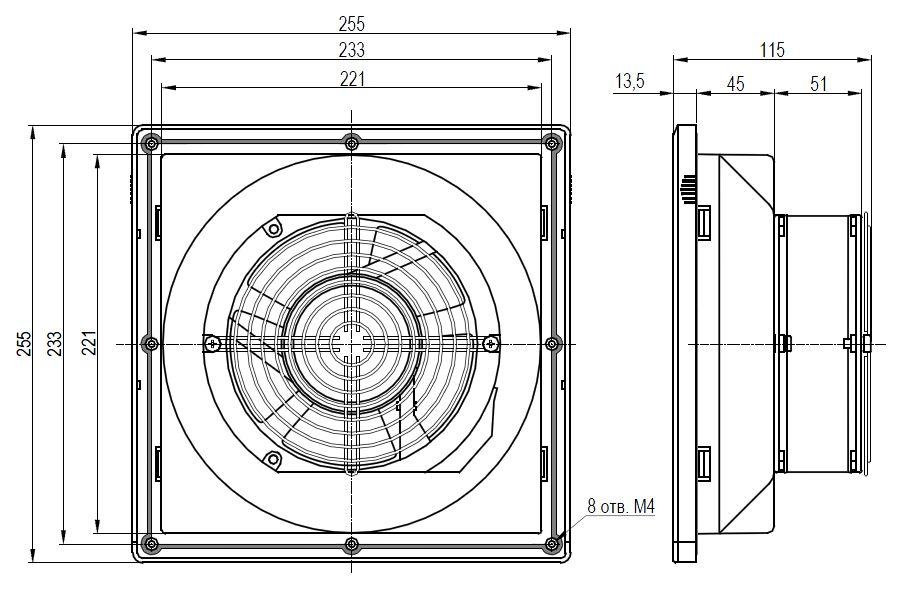

KIPVENT-400.01.230	KIPVENT-400.01.300	Вырез под установку

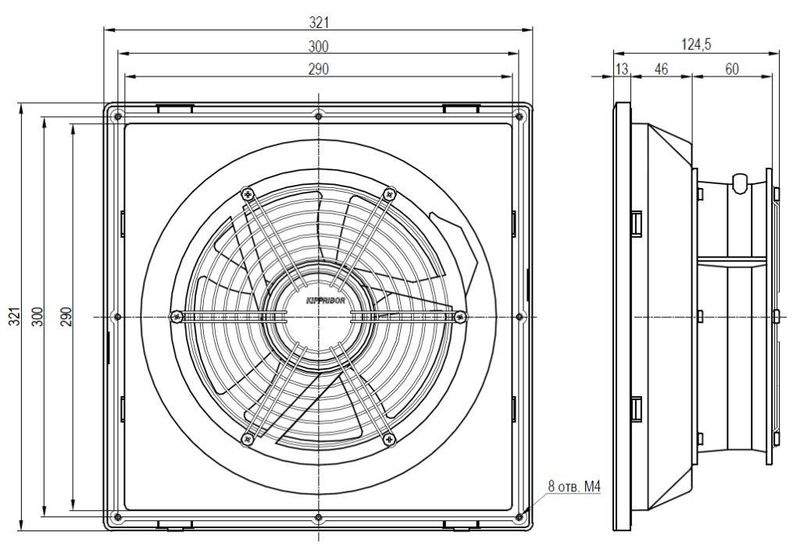

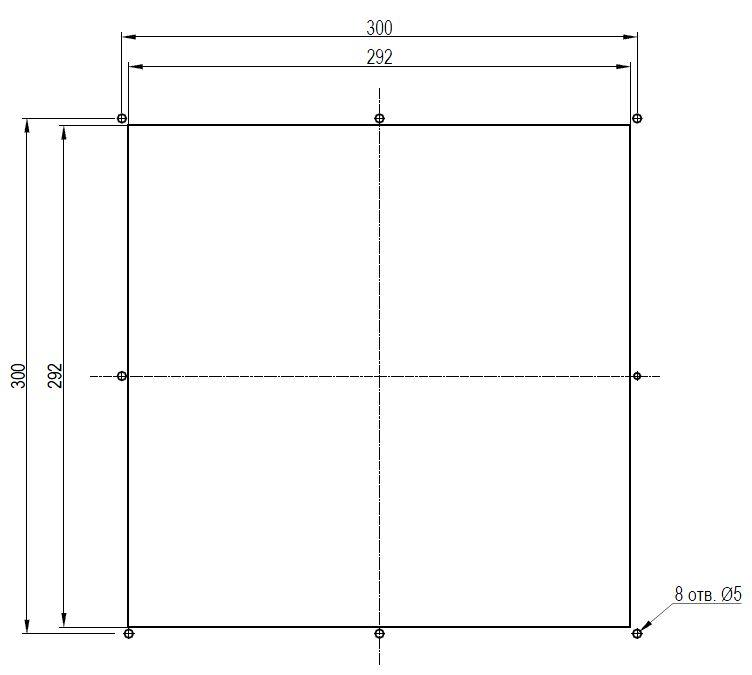

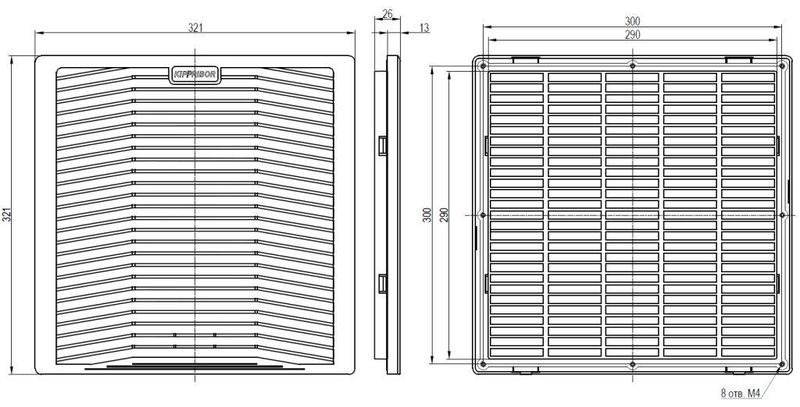

KIPVENT-500.01.230	KIPVENT-500.01.300	Вырез под установку
