Вентиляторы охлаждения KIPPRIBOR серии VENT

Предназначены для установки как на впускные решетки шкафов управления, так и непосредственно на радиаторы охлаждения электро-оборудования, в частности на радиаторы твердотельных реле. Кроме того, вентиляторы охлаждения KIPPRIBOR серии VENT используются в системах охлаждения промышленного оборудования для отвода избыточного тепла от нагревающихся поверхностей и деталей.

Конструкция вентиляторов KIPPRIBOR серии VENT тщательно продумана. Тонкости конструкции корпуса и крыльчатки, особенности ис-пользуемых для производства вентиляторов VENT материалов наделяют их следующими преимуществами перед конкурентами:

• Улучшенная теплоотдача за счет применяемых материалов и специальных ребер на двигательной части крыльчатки увеличи-вает механический ресурс подшипников и расширяет температурный диапазон эксплуатации вентиляторов.
• Высокая степень защиты вентиляторов, обусловленная особой конфигурацией корпуса и крыльчатки, позволяет использовать вентиляторы VENT во влажных и пыльных условиях.
• Герметичный канал со степенью защиты IP55 предохраняет от влаги, пыли и механических воздействий проложенные в нем от двигателя до клеммника провода.
• За счет применения крыльчатки из магниевого сплава достигаются улучшенные показатели ЭМС.
• Высокий уровень безопасности у всех вентиляторов обеспечивается применением закрытого клеммнмка и (по желанию заказ-чика) дополнительной установкой защитных решеток.
• Применение в конструкции подшипников качения повышает ресурс работы вентиляторов.
• Расширенный ассортимент типоразмеров для установки на впускные решетки шкафов управления, радиаторы электронного оборудования, воздуховоды и системы охлаждения промышленного оборудования.
• Разнообразные форм-факторы, уровни производительности и напряжения питания (220VAC и 24VDC) предоставляют гибкость подхода к выбору модификации вентилятора под конкретные задачи и условия эксплуатации.

Все вышеперечисленные особенности выгодно отличают вентиляторы KIPPRIBOR серии VENT от аналогичных вентиляторов таких из-вестных производителей как SUNON, FULLTECH и COMAIR.

Технические характеристики квадратных вентиляторов серии VENT

Модификация	Pном, Вт	Iном, А	Скорость вращения, об/мин	Произво- дитель- ность, м3/мин**	Статиче- ское дав- ление, Па	Диапазон рабочих температур, °С	Уровень шума, дБ	Количе- ство лопа- стей	Масса, г	Форм-фак- тор
Квадратные вентиляторы с напряжением питания 220 VAC
VENT-8025.220VAC.7MSHB	20	0,10	2700	0,5	29,9	-20…+85	30	7	210
VENT-8038.220VAC.5MSHB	15	0,07	2300	0,7	32,4	-20…+85	30	5	260
VENT-9225.220VAC.7MSHB.C50	20	0,1	2650	0,8	34,9	-50...+85	35	7	220
VENT-9238.220VAC.5MSHB	14	0,08	2500	1,1	44,8	-20…+85	37	5	330
VENT-12025.220VAC.5MSHB	20	0,09	2600	1,8	34,4	-20…+85	44	5	320
VENT-12038.220VAC.5MSLB	9	0,05	2300	2,0	54,8	-20…+85	39	5	450
VENT-12038.220VAC.5MSMB	14	0,08	2500	2,2	57,3	-20…+85	41	5	455
VENT-12038.220VAC.5MSHB	21	0,13	2700	2,4	69,7	-20…+85	49	5	460
VENT-12038.220VAC.7MSXB	23	0,15	2500	2,9	64,8	-20…+85	50	7	470
VENT-12738.220VAC.7PSHB*	21	0,13	2700	2,7	74,7	-20…+85	50	7	460
VENT-15051.220VAC.5MSHB	45	0,35	2800	5,6	127,0	-20…+85	57	5	990
VENT-16065.220VAC.7MSHB	27	0,12	2800	7,3	144,5	-20…+85	59	7	1130
VENT-18065.220VAC.7MSHB	56	0,39	2800	11,2	179,4	-20…+85	61	7	1450
VENT-18065.220VAC.7MSHB.SA	55	0,24	2800	11,2	179,3	-20…+85	61	7	1450
VENT-20872.220VAC.7MSHB	81	0,38	2800	25,8	184,3	-20…+85	70	7	2220
Квадратные вентиляторы с напряжением питания 24 VDC
VENT-18065.24VDC.7MSHB	90	3,60	4000	16	300,0	-20…+85	73	7	1380
VENT-20872.24VDC.5MSHB	95	4,00	3600	23.1	300,0	-20…+85	76	5	1500

* вентилятор VENT-12738.220VAC.7PSHB поставляется с крыльчаткой из поликарбоната.

Технические характеристики овальных вентиляторов серии VENT

Модификация	Pном, Вт	Iном, А	Скорость вращения, об/мин	Произво- дитель- ность, м3/мин**	Статиче- ское дав- ление, Па	Диапазон рабочих температур, °С	Уровень шума, дБ	Количе- ство лопа- стей	Масса, г	Форм-фак- тор
Овальные вентиляторы с напряжением питания 220 VAC
VENT-17251.220VAC.5MOHB.H10	30	0,2	2700	5,0	119,6	-20…+100	56	5	850
VENT-17255.220VAC.5MOHB	45	0,28	2600	5,9	112,1	-20…+85	58	5	980
VENT-17255.220VAC.7MOHB	45	0,28	2600	5,3	137,0	-20…+85	55	7	960

Технические характеристики круглых вентиляторов серии VENT

Модификация	Pном, Вт	Iном, А	Скорость вращения, об/мин	Произво- дитель- ность, м3/мин**	Статиче- ское дав- ление, Па	Диапазон рабочих температур, °С	Уровень шума, дБ	Количе- ство лопа- стей	Масса, г	Форм-фак- тор
Круглые вентиляторы с напряжением питания 220 VAC
VENT-22260.220VAC.5MRHB	54	0,26	2800	13,6	122,5	-20…+85	63	5	1200
Круглые вентиляторы с напряжением питания 24 VDC
VENT-22260.24VDC.5MRHB	60	2,5	4000	19,2	380	-20…+85	72	5	1200
VENT-22280.24VDC.3MRHB	55	2,3	3000	17,5	240	-20…+85	73	3	1260
VENT-25490.24VDC.3MRHB	100	4,2	3000	28,8	275	-20…+85	72	3	1600
VENT-22580.24VDC.9MRHB	86	3,6	3600	21,1	360	-20…+85	71	9	1730
VENT-28080.24VDC.7MRHB	100	4,2	2950	32,4	250	-20…+85	71	7	2050

** Любой вентилятор KIPPRIBOR может быть изготовлен с одним из четырех уровней производительности. Уровень производительности указан в предпоследнем символе обозначения вентилятора и может принимать значения:
L – низкий;
M – средний;
H – высокий;
X – максимальный.

Габаритные и установочные размеры вентиляторов KIPPRIBOR серии VENT

Модификация	Размеры вентилятора	Размеры установочного отверстия
Квадратные вентиляторы
VENT-8025.220VAC.7MSHB
VENT-8038.220VAC.5MSHB
VENT-9225.220VAC.7MSHB.C50
VENT-9238.220VAC.5MSHB

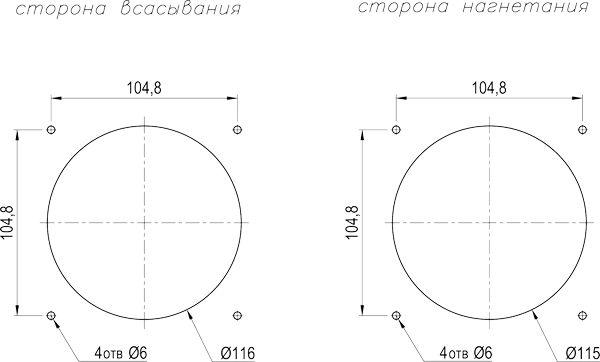

VENT-12025.220VAC.5MSHB
VENT-12038.220VAC.5MSLB/                                       MB/                                       HB
VENT-12038.220VAC.7MSXB

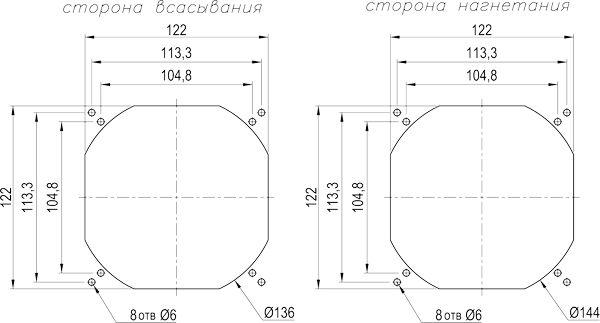

VENT-12738.220VAC.7PSHB
VENT-15051.220VAC.5MSHB
VENT-16065.220VAC.7MSHB
VENT-18065.220VAC.7MSHB/                                  MSHB.SA
VENT-20872.220VAC.7MSHB
VENT-18065.24VDC.7MSHB

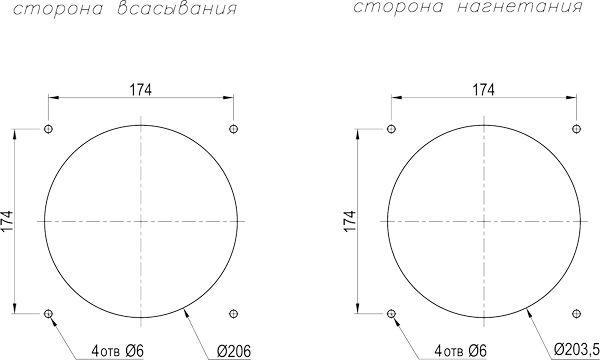

VENT-20872.24VDC.5MSHB
Овальные вентиляторы

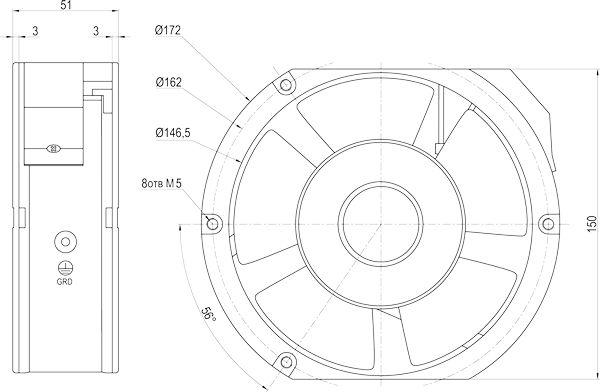

VENT-17251.220VAC.5MOHB.H10
VENT-17255.220VAC.5MOHB
VENT-17255.220VAC.7MOHB
Круглые вентиляторы
VENT-22260.220VAC.5MRHB
VENT-22260.24VDC.5MRHB
VENT-22280.24VDC.3MRHB
VENT-25490.24VDC.3MRHB
VENT-22580.24VDC.9MRHB
VENT-28080.24VDC.7MRHB

Аэродинамические характеристики вентиляторов KIPPRIBOR серии VENT

Квадратные вентиляторы

VENT-8025.220VAC.7MSHB	VENT-8038.220VAC.5MSHB
VENT-9225.220VAC.7MSHB.C50	VENT-9238.220VAC.5MSHB
VENT-9225.220VAC.7MSHB.C50	VENT-9238.220VAC.5MSHB
VENT-12025.220VAC.5MSHB	VENT-12038.220VAC.5MSLB

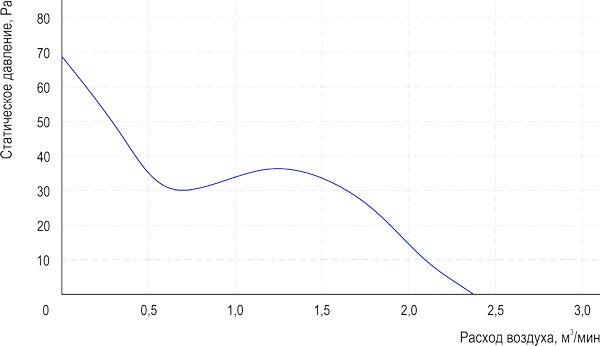

VENT-12038.220VAC.5MSMB	VENT-12038.220VAC.5MSHB
VENT-12038.220VAC.7MSXB	VENT-12738.220VAC.7PSHB
VENT-15051.220VAC.5MSHB	VENT-16065.220VAC.7MSHB

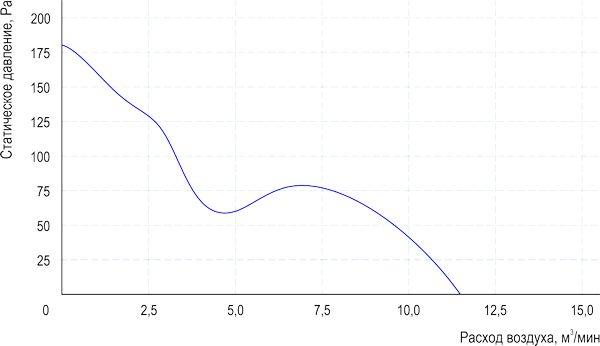

VENT-18065.220VAC.7MSHB	VENT-18065.220VAC.7MSHB.SA
VENT-20872.220VAC.7MSHB	VENT-18065.220VAC.7MSHB.SA

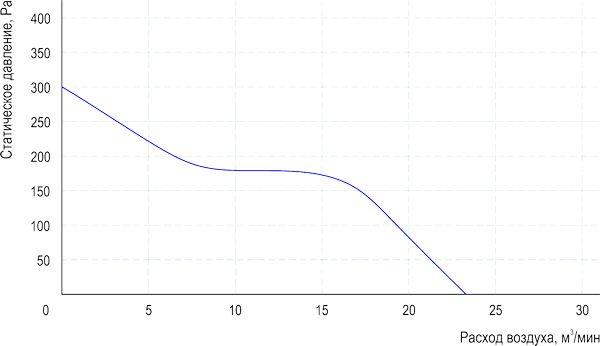

VENT-20872.24VDC.5MSHB

Овальные вентиляторы

VENT-17251.220VAC.5MOHB.H10	VENT-17255.220VAC.5MOHB
VENT-17255.220VAC.7MOHB

Круглые вентиляторы

VENT-22260.220VAC.5MRHB	VENT-22260.24VDC.5MRHB
VENT-22280.24VDC.3MRHB	VENT-25490.24VDC.3MRHB
VENT-22580.24VDC.9MRHB	VENT-28080.24VDC.7MRHB

Дополнительные принадлежности для вентиляторов KIPPRIBOR серии VENT

Поскольку во включенном состоянии вентилятора его вращающаяся крыльчатка представляет опасность для персонала и может стать источником травмы, а с другой стороны, попадание посторонних предметов в крыльчатку может явиться причиной заклинивания и выхода вентилятора из строя, в качестве дополнительных принадлежностей на вентиляторы устанавливаются защитные решетки VENT, изготовленные из металла.

Структура условного обозначения при заказе вентиляторов KIPPRIBOR серии VENT

Например: VENT-9225.220VAC.7MSHB.C50

Вы заказали: вентилятор охлаждения KIPPRIBOR серии VENT с габаритными размерами 92х25 мм, с напряжением питания 220 VAC/50 Гц, с крыльчаткой из магниевого сплава, квадратной формы, высокой производительности, с подшипником качения и расширенным температурным диапазоном -50…+85°C.
