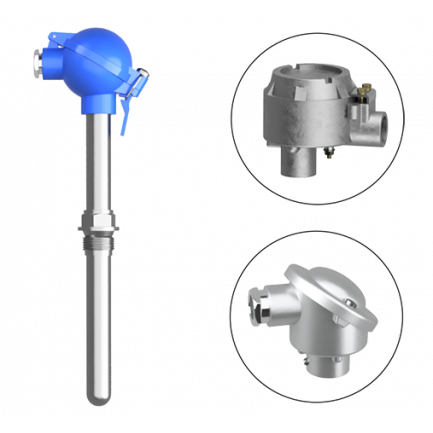

УТП/УТС-206 Датчики температуры с унифицированным сигналом

ТУ 4211-034-39375199-10

Назначение

Термопреобразователи с унифицированным выходным сигналом (ТПУ) предназначены для применения в системах измерения температуры в различных отраслях народного хозяйства. Применение ТПУ позволяет передавать измеренный сигнал на удалённые вторичные приборы по стандартным электропроводам и снизить влияние электромагнитных помех на погрешность измерения.

ТПУ взрывозащищённого исполнения предназначены для применения во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории взрывоопасности ΙΙС и групп взрывоопасности Т1…Т6.

Варианты исполнений:

УТП, УТС – общепромышленного исполнения

УТП Ехi, УТС Ехi – взрывозащищенного исполнения с видом взрывозащиты  «искробезопасная электрическая цепь i»

УТП Ехd, УТС Ехd – взрывозащищенного исполнения с видом взрывозащиты «взрывонепроницаемая оболочка».

Устойчивость к внешним воздействиям

- виброустойчивость - группа N3 по ГОСТ Р 52931;

- устойчивость к воздействию  атмосферного давления – группа Р1 по ГОСТ Р 52931;

- степень защиты от проникновения внутрь воды и пыли - IР65 по ГОСТ Р 14254;

- климатическое исполнение УХЛ 2 по ГОСТ 15150

Технические характеристики

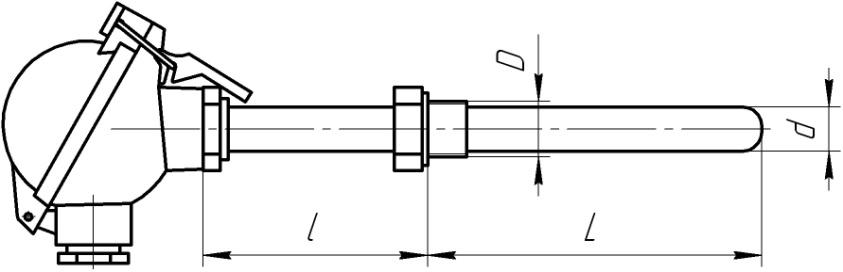

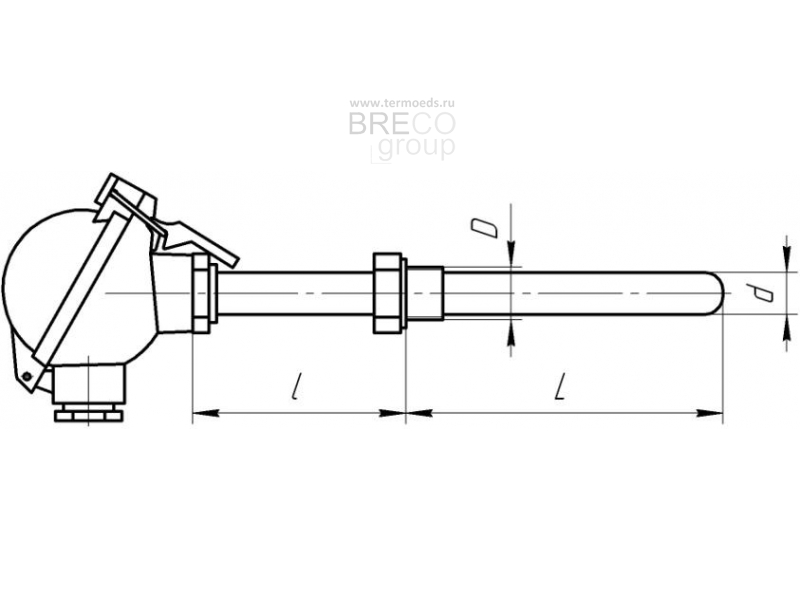

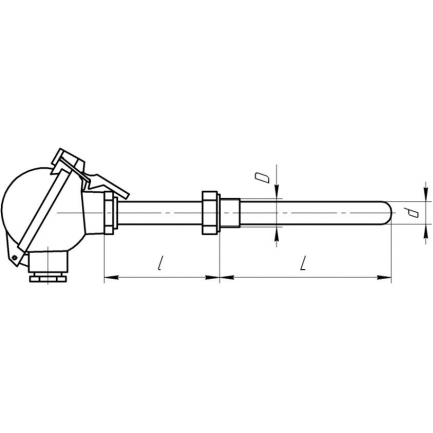

Рис.9а. Общепромышленное исполнение УТП 206

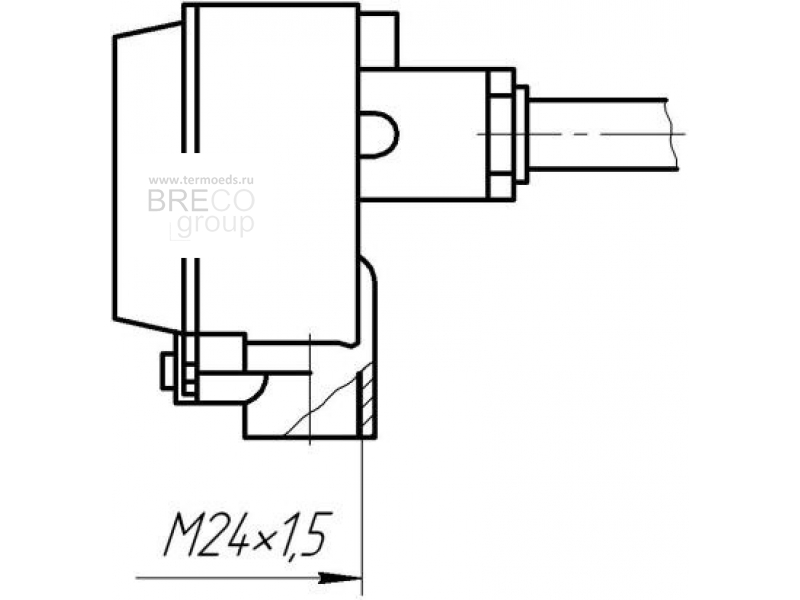

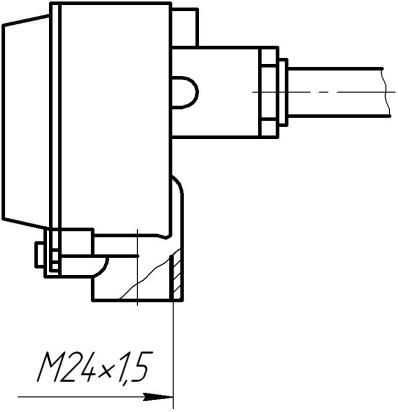

Рис. 9б. Взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь i» УТП 206Exi

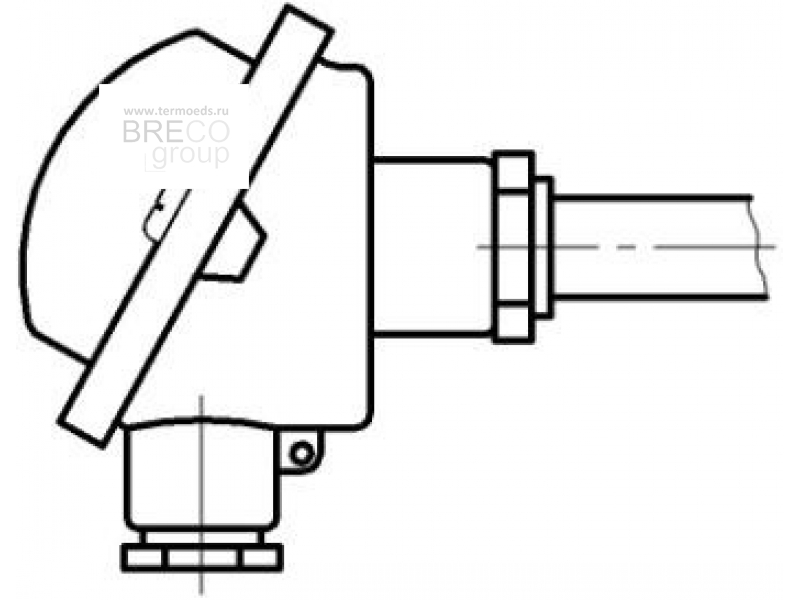

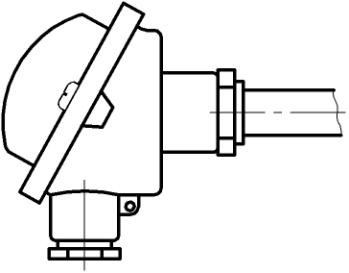

Рис. 9в. Взрывозащищенное исполнение с видом взрывозащиты «взрывонепроницаемая оболочка» УТП 206Exd

1. Тип и модификация термопреобразователя
2. Вид взрывозащиты (при наличии)
3. Монтажная длина, L / вспомогательная длина, l
4. Размеры монтажной резьбы / диаметр защитной арматуры (D/ d)
5. Материал защитной арматуры
6. Условное обозначение НСХ
7. Диапазон измерения температуры
8. Класс точности
9. При наличии: тип кабельного ввода / диаметр кабеля (Т – для трубного монтажа, Бк – для бронированного кабеля)
