Описание
Гильзы из нержавеющей стали повышают устойчивость средств измерения к воздействию агрессивных измеряемых сред, высоких температур и давлений.
При заказе гильз из нержавеющей стали необходимо указать тип и серию термометра, наружную резьбу гильзы и длину погружной части гильзы (L).
| Рабочее давление, МПа | 60 |
| Диаметр гильзы, мм | 16 |
| Длина гильзы, мм | от 64 |
| Резьба присоединения* | G½, M20×1,5 или NPT½ * — под заказ другие резьбы |
| Материал | Нержавеющая сталь 08Х18Н10 |
| Техническая документация | ТУ 4211-001-4719015564-2008 |

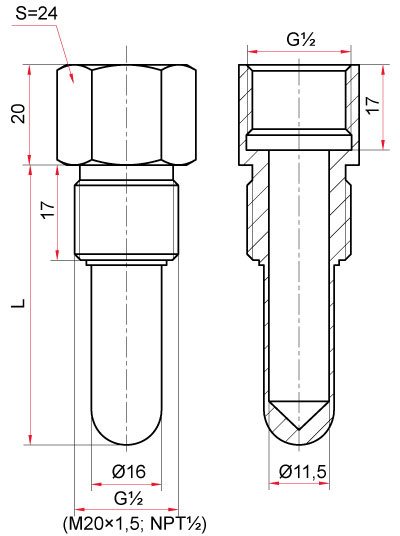

Чертеж: Цельноточенные гильзы для термометров БТ
| Наименование | Параметры | Длина, мм |
|---|---|---|
| Для термометров биметаллических коррозионностойких серии 220, тип БТ (до 60 МПа, цельноточенные) | внешний диаметр погружной части — 16 мм, резьба присоединения — G½, М20×1,5 или NPT½ | 64 |
| 100 | ||
| 150 | ||
| 200 | ||
| 250 | ||
| 300 |
