Описание
- ТУ 4211-011-12023213-2009
- Внесены в Государственный реестр средств измерений под № 41202-09
- Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006.
- Класс допуска В по ГОСТ Р 8.625-2006.
- Если требуется изготовление датчика с длиной погружной части менее 150 мм или более 1500 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.
Пример для записи при заказе: ТС723A-d10-H300-L2-М20-МГТФЭ-Pt100 (-50…+200⁰С)
− ТC723A - модель преобразователя;
− d10 – диаметр корпуса (мм);
− Н300 - длина погружаемой части в (мм);
− L2 – длина провода (м);
− МГТФЭ – марка провода;
− М20 – штуцер М20х1,5
− Pt100 - тип НСХ.

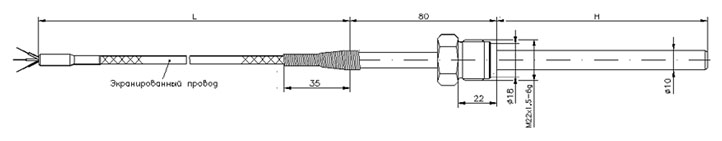

Технические характеристики "ТС723A"
- Корпус датчика:12Х18Н10Т.
- Диаметр корпуса: 10 мм.
- Длина погружной части: 160, 200, 250, 320, 400, 500, 630, 800, 1000 1250 мм.
- Штуцер: М20х1,5, М22х1,5, М27х2 ( по заказу G1/2).
- Удлинительный провод: МГТФЭ.
- Переход с корпуса на провод:Защита пружиной.
Модели прибора

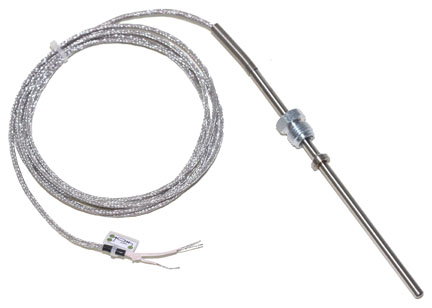

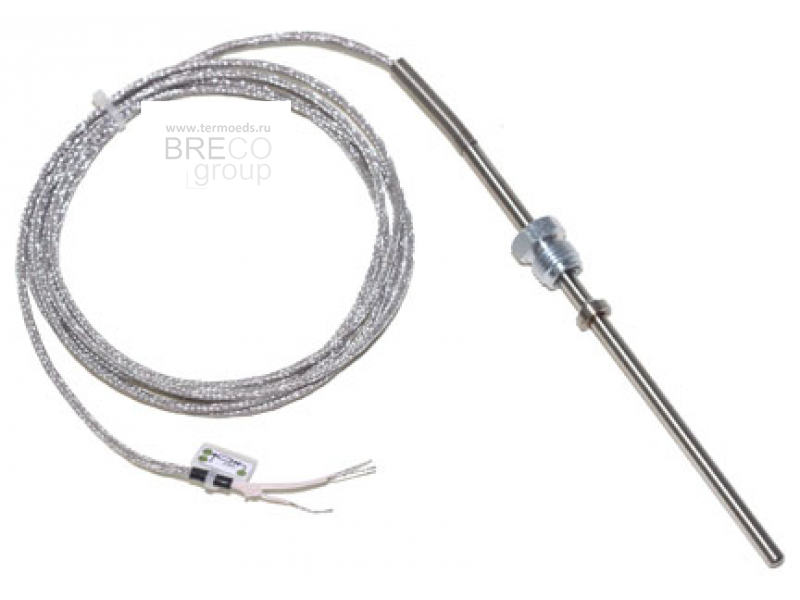

ТС723A-d10-H150-L0,5-М20-МГТФЭ-Pt100 (-50...+200С)
Диаметр погружной части 10мм,
длина погружной части 150мм,
экранированный провод 0,5м, штуцер М20.
Датчик внесен в Гос. реестр СИ
