Описание

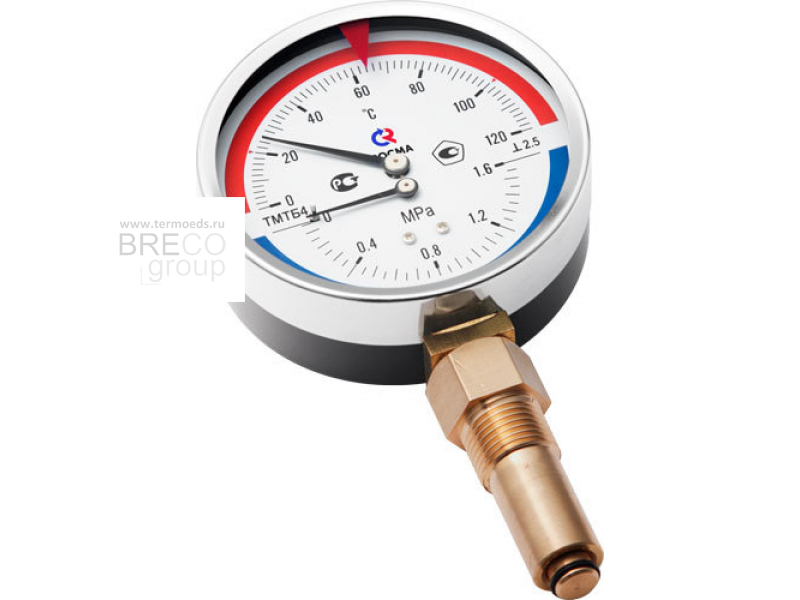

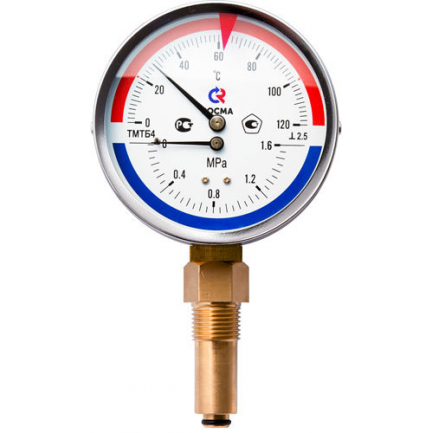

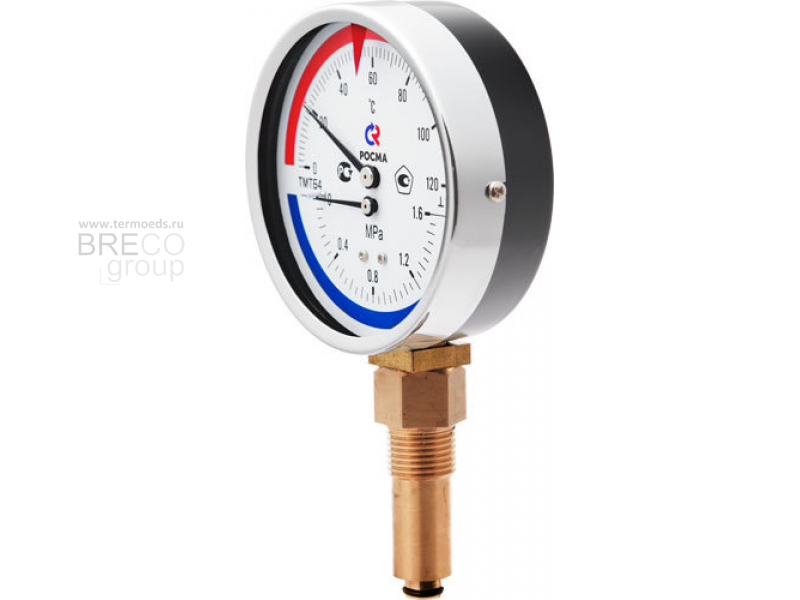

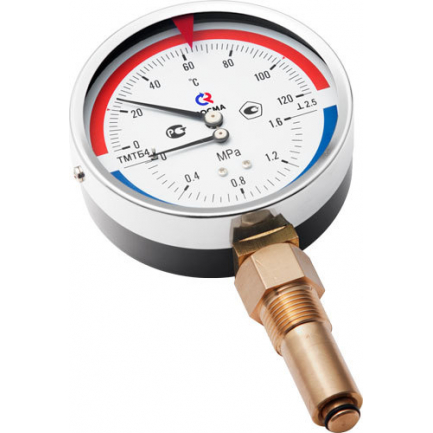

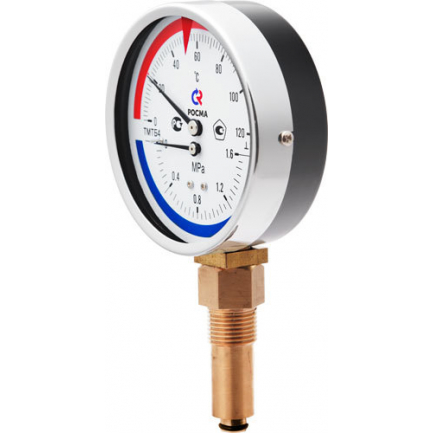

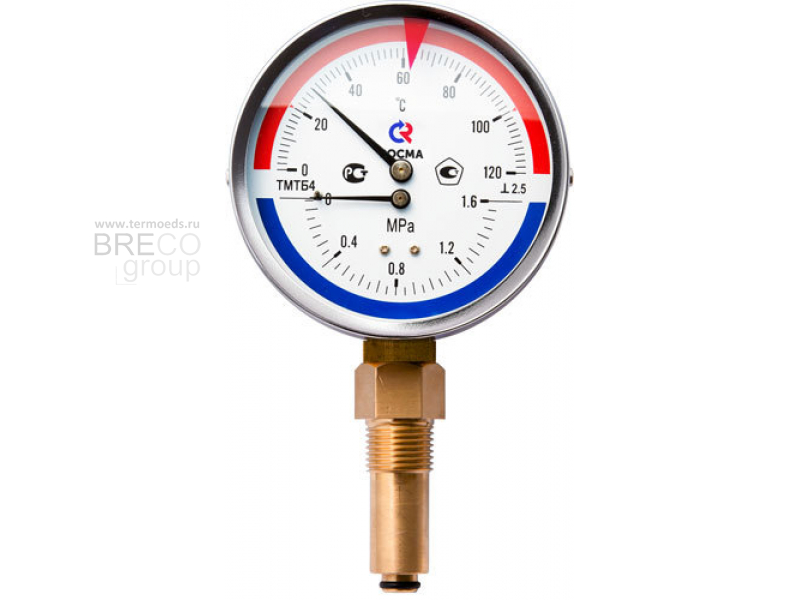

Термоманометр радиальный ТМТБ предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.
Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.
Термоманометр — комбинированный прибор, для измерения давления и температуры.
Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».
Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.
Конструкция
Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.
Диаметр корпуса
80 мм
Класс точности
2,5
Диапазоны показаний температур
0…120 / 150 °С
Диапазон показаний давлений
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
Корпус
IP40, cталь 10, цвет черный
Кольцо
Хромированная сталь 10
Чувствительный элемент
Медный сплав
Трибко-секторный механизм
Медный сплав
Клапан
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
Стекло
Минеральное
Штуцер для манометра
Медный сплав
Штуцер для термометра
Медный сплав или нержавеющая сталь 08Х18Н10
Длина погружной части, мм
46, 64, 100 мм
Присоединение
Радиальное
Резьба присоединения
G½ (на клапане)
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
