Описание
Назначение и область применения
Вычислители предназначены для работы в составе теплосчетчиков при измерении и регистрации параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации. Вычислители обеспечивают измерение параметров теплоносителя, а также учет тепловой энергии по данным об измеренных параметрах теплоносителя.
Область применения: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях, в жилищно-коммунальном хозяйстве, а также автоматизированные системы сбора и контроля технологических параметров.
Принцип работы вычислителя основан на преобразовании сигналов от первичных преобразователей в значения измеряемых параметров теплоносителя и последующем вычислении, по соответствующим измерительной схеме уравнениям, тепловой энергии и других параметров теплоносителя.
Особенности
- Широкий выбор схем измерения;
- Возможность подключения до 5 преобразователей расхода (электромагнитных, вихревых, ультразвуковых) или счетчиков воды (дальность линии связи до 300 м);
- Возможность подключения до 4 термопреобразователей сопротивления с характеристиками 100 Ом или 500 Ом (дальность линии связи до 300 м);
- Возможность подключения до 4 преобразователей давления с унифицированным выходным сигналом постоянного тока 0-5,0-20, 4-20 мА (дальность линии связи до 300 м);
- Возможность настройки, контроля параметров и реакций на нештатные ситуации;
- Наличие журнала оператора и нештатных ситуаций (до 3000 записей);
- Просмотр всех архивов и текущих параметров на ЖКИ;
- Возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;
- Межповерочный интервал 4 года;
- Доступная цена.
Возможности

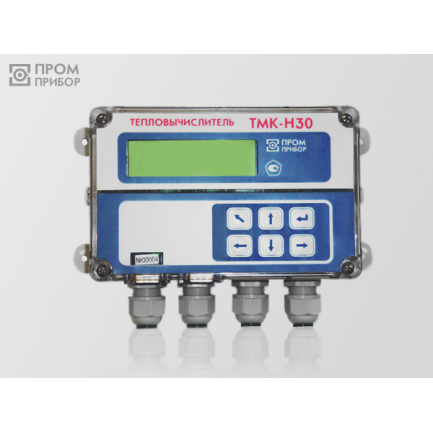

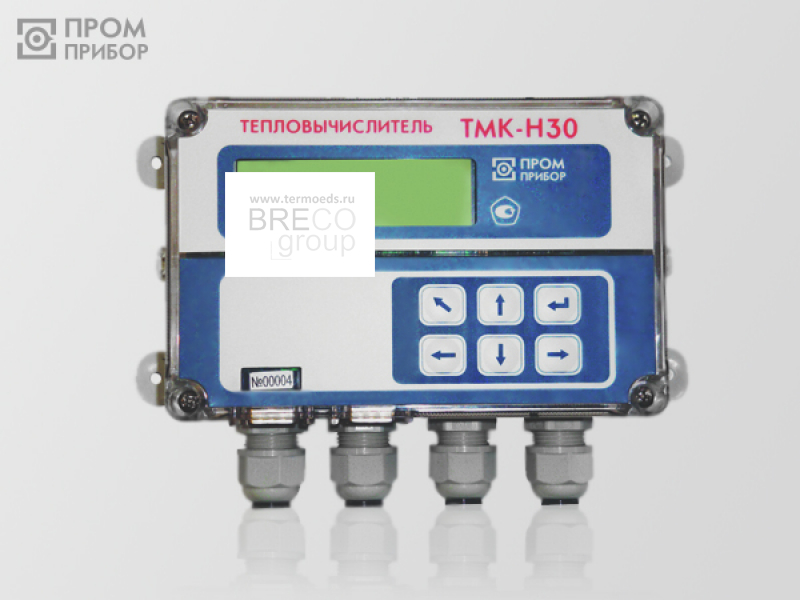

Тепловычислитель ТМК-Н30 регистрирует в электронном архиве часовые, суточные и месячные параметры: массу (объем), температуру, давление, тепловую энергию по каждой тепловой системе, наличие нештатных ситуаций, ведёт календарь, учитывает время наличия и отсутствия питания, а также время безаварийной работы для каждой тепловой системы. Текущие и архивные параметры могут быть выведены либо на ЖК-индикатор, либо, через интерфейсы - на устройство считывания УС-Н2, в персональный компьютер непосредственно или по линии связи. Емкость архива: для часовых значений – 1488 часов (62 суток), для суточных значений - 730 суток, для месячных значений 48 месяцев (4 года).
| Наименование параметра | Количество |
| Количество тепловых систем (ТС) | 1 или 2** |
| Количество каналов измерений расхода | 4+1* |
| Количество каналов измерений температуры | 4 |
| Количество каналов измерений давления | 4 |
| Количество каналов вычисления тепловой энергии в ТС | 1 |
Количество каналов измерений параметров в ТС: (расхода, температуры, давления) | до 3 |
- Дополнительный (V5) канал расхода может использоваться для учета холодной воды.
- В зависимости от схемы измерений тепловой энерги.
Условия эксплуатации
| Наименование параметра | Значение параметра |
| Температура окружающего воздуха | от +5 оС до + 50 оС |
| Относительная влажность воздуха при температуре 35оС | до 95 % |
| Напряженность переменного (50 Гц) внешнего магнитного поля | не более 400 А/м |
| Механические вибрации частотой 10-50 Гц с амплитудой, не более | 0,15 мм |
| Степень защиты корпуса вычислителя от воздействия воды и пыли | IP54 по ГОСТ 14254 |
| Исполнение по устойчивости к механическим воздействиям | виброустойчивое и вибропрочное группы N1 по ГОСТ Р 52931 |
Напряжение питания (при внешнем питании) | 12 В±10% |
Диапазоны измерений основных параметров
Параметр | Параметр | Возможность задания договорного значения |
| тепловая энергия, ГДж (Гкал), масса т, объем, м3 | 0…1999999999 | |
| Тепловая мощность, ГДж/ч (Гкал/ч) | 0…999999 | + |
| Массовый (объемный) расход, т/ч (м3/ч ) | 0…999999 | + |
| Температура воды, ?С | 3…150 | + |
| Разность температур, ?С | 3…147 | |
| Давление, МПа (кгс/см2) | 0…1,6 (0…16) | + |
Время наличия питания (час:мин) Время отсутствия питания (час:мин) Времена событий ТС (час:мин) Времена безаварийной работы ТС (час:мин) | 0…999999:59 |
