Описание

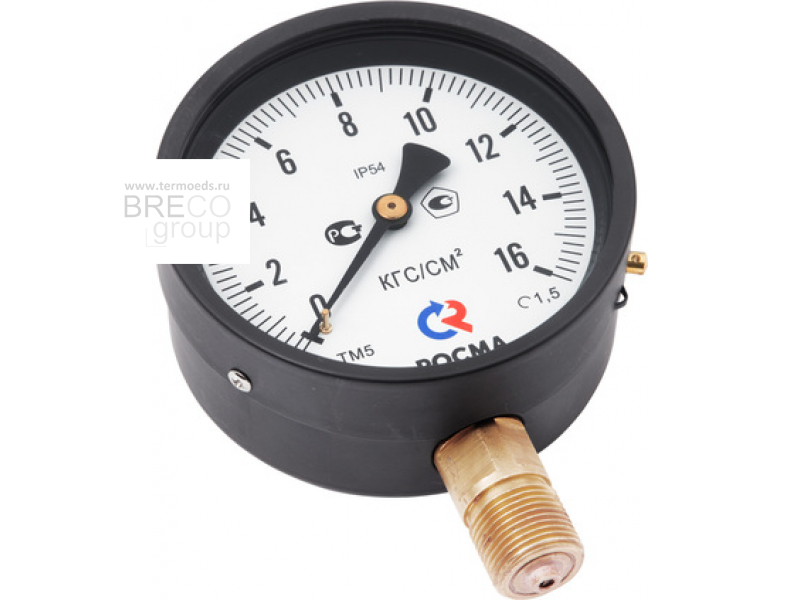

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер и возможность пломбировки корпуса прибора.
Диаметр корпуса
100 мм (серия 510), 150 мм (серия 610)
Варианты: ТВ-510, ТВ-610, ТМВ-510, ТМВ-610, ТМ-510, ТМ-610
Класс точности
1,5
Диапазон показаний давлений
ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ −0,1…0 МПа
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
Корпус
IP54, сталь, цвет черный
Кольцо
Сталь, цвет черный
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение
Радиальное
Резьба присоединения
M20×1,5 (под заказ другие резьбы)
Марка стали
Корпус, кольцо — сталь 10
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
