Описание
ТУ 4211-019-39375199-00
Область применения

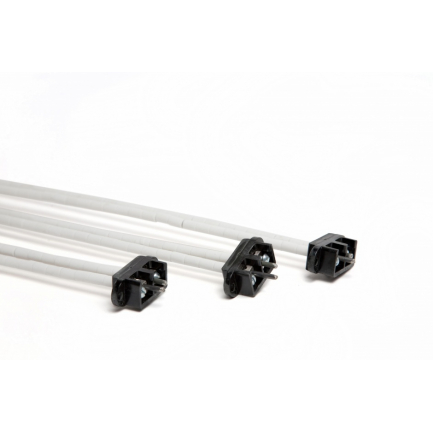

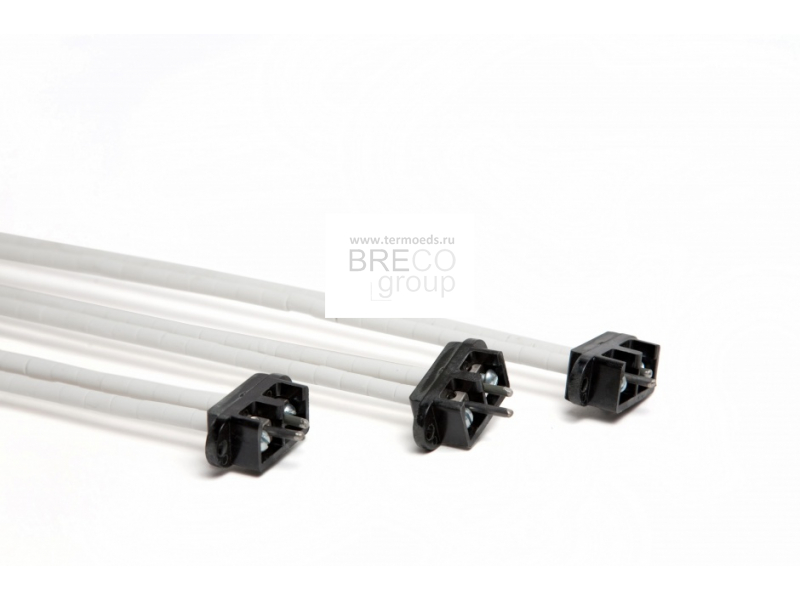

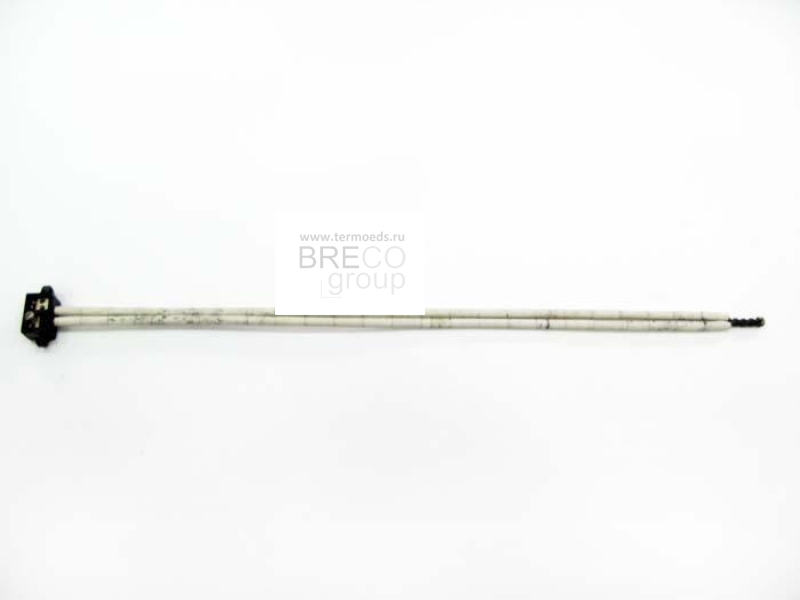

Бескорпусные термопреобразователи общего назначения.
Конструктивные особенности
Применяются термоэлектроды ø3,2 мм. Защитная арматура – керамические бусы. Не являются герметичными по отношению к измеряемой среде.
Диапазоны измерения
Тип термопары | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
K | от -40 до 1000 | 750 |
L | от -40 до 600 | 450 |
Технические характеристики

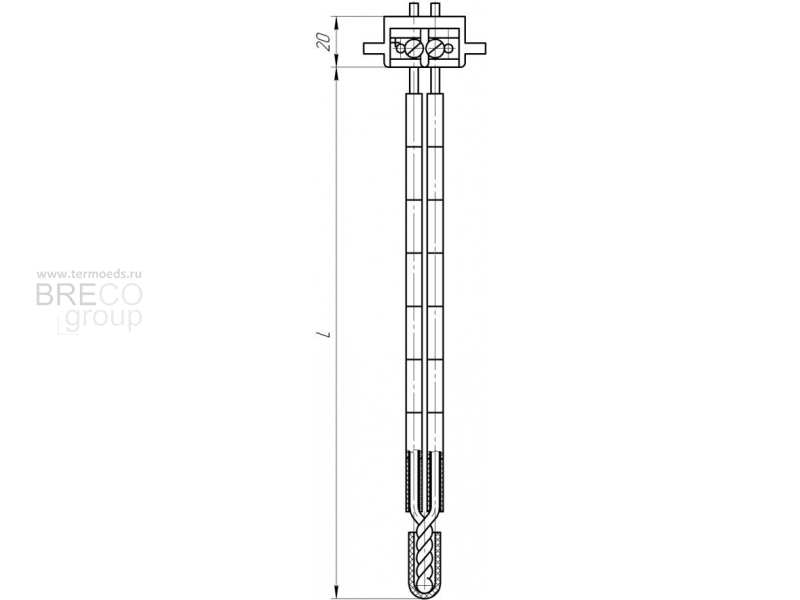

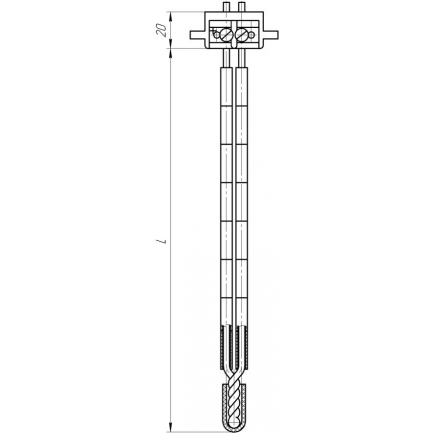

Модификация | Количество чувствительных элементов и вид рабочего спая | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм |
ТХАв/ТХКв-0188-02
| 1И, 1Н | 40 | 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 , 2500, 3150 |
Пример обозначения при заказе | ||||||
ТХАв-0188-02 | – | 320 | – | 2 | – | 1 |
1 |
| 2 |
| 3 |
| 4 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» - изолированный, «2» - неизолированный (без колпачка)
