Описание
ТУ 4211-036-39375199-11
Область применения
Измерение температуры рабочей зоны термопластавтоматов типа “KuASY”.
Конструктивные особенности

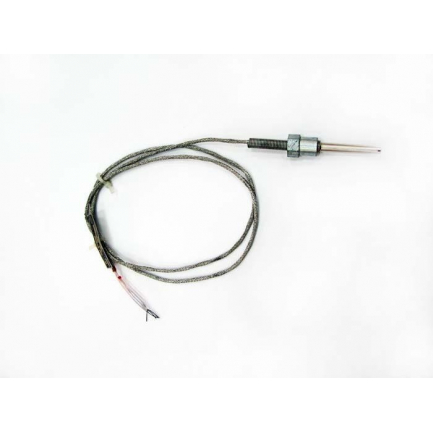

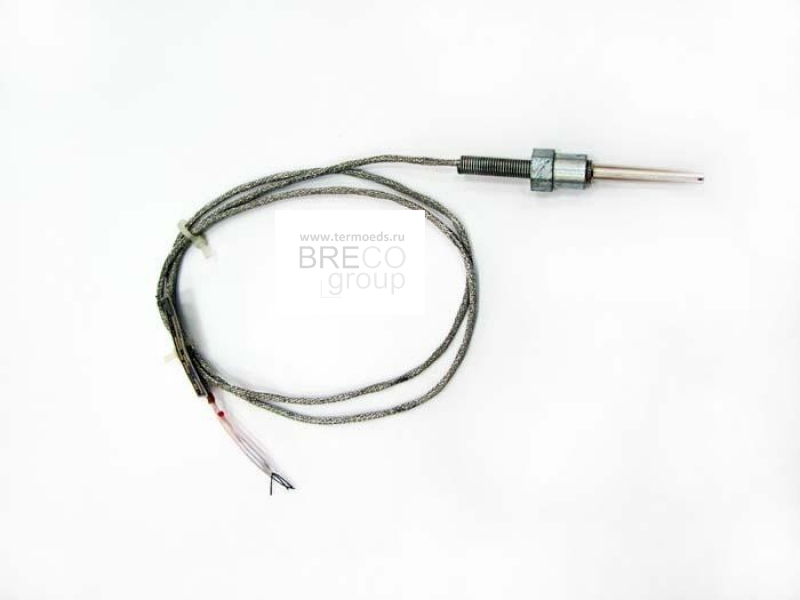

Без клеммной головки, защитная арматура с конусообразной монтажной частью.
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или латунь Л63 (Л).
Время термической реакции не превышает 16 сек.
Диапазоны измерения
НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
100П | B, C | от -50 до 350 | 300 |
Pt100 | A | от -50 до 300 | 250 |
B, C | от -50 до 350 | 300 |
Технические характеристики

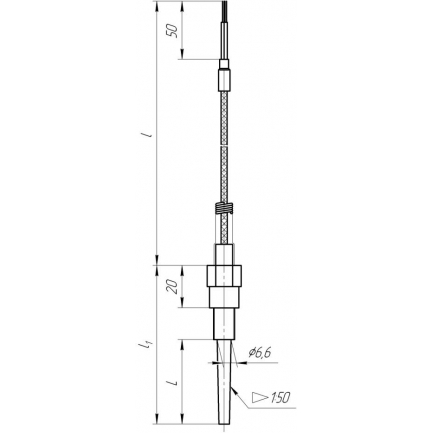

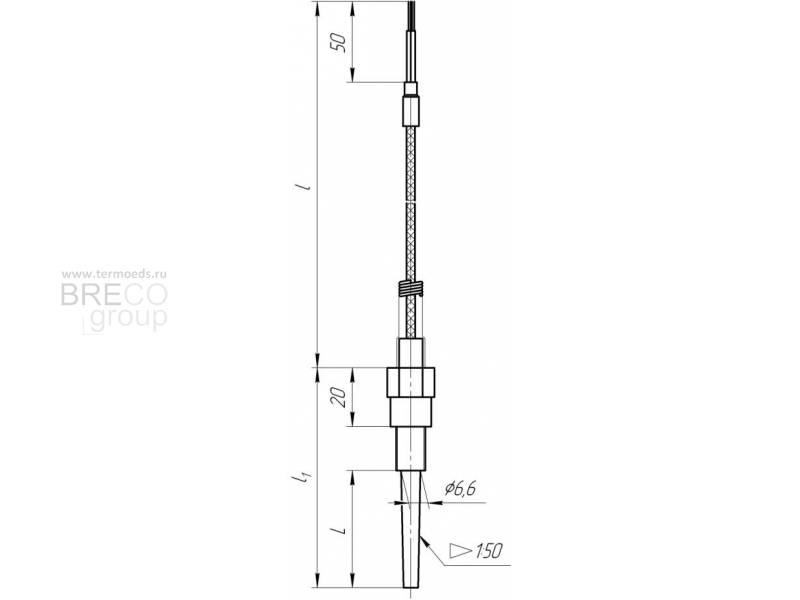

Модификация | НСХ | Класс допуска | Схема | Длина монтажной части, L (длины l и l1), мм |
ТСПв-1288-03А | 100П, Pt100 | В | 4 | 40 (800 и 75) |
ТСПв-1288-01Б | 65 (1000 и 100) | |||
ТСПв-1288-01С | 40 (1000 и 75) |
Пример обозначения при заказе | |||||||
ТСПв-1288-03А | – | 100П | – | В | 4 | – | Л |
1 |
| 2 |
| 3 | 4 |
| 5 |
- Тип и модификация термопреобразователя
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
