Описание
ТУ 4211-036-39375199-11
Область применения
Термопреобразователи предназначены для измерения температуры пищевых продуктов при их производстве и стерилизации

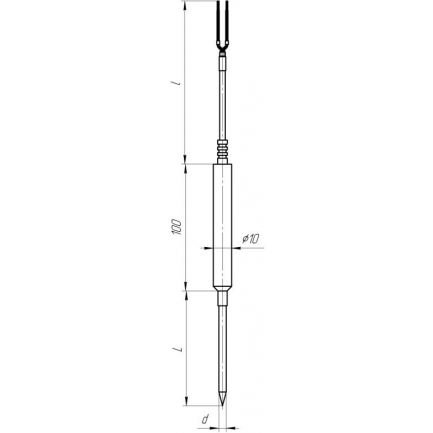

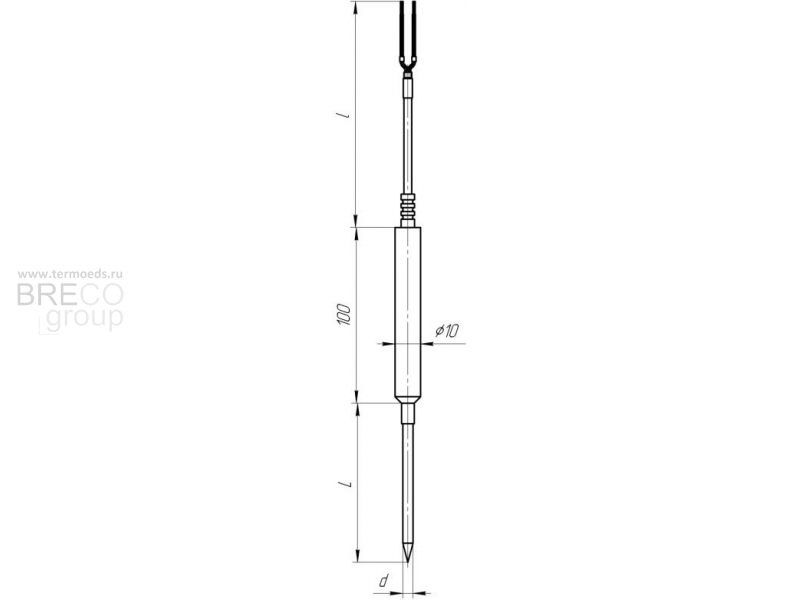

Конструктивные особенности
Без клеммной головки, малоинерционные. Защитная арматура с острием.
Материал защитной арматуры: сталь 12Х18Н10Т (С10).
Время термической реакции не превышает 10 сек.
Диапазоны измерения
НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
50М, 100М | B, C | от -50 до 180 | 150 |
50П, 100П, Pt100 | А, B, C | от -50 до 180 | 150 |
Технические характеристики
Модификация | НСХ | Класс допуска | Схема | Длина монтажной части, L, мм | Длина удлинительных проводов | Диаметр d, мм |
ТСМв-1388-06 | 50М, 100М | В, С | 3, 4 | 60, 80, 100, 120 | 1000, 2000, 3000, 5000 | 3 4 |
ТСПв-1388-06 | 50П, 100П, Pt100 | А, В, С | 4 5 |
Пример обозначения при заказе | ||||||||||
ТСМв-1388-06 | – | 100/2000 | С | – | 100М | – | C | 4 | – | 4/C10 |
1 |
| 2 | 3 |
| 4 |
| 5 | 6 |
| 7 |
- Тип и модификация термопреобразователя
- Монтажная длина, L / длина удлинительных проводов, l
- Материал оболочки удлинительного провода: С – силикон, Ф – фторопласт
- НСХ
- Класс допуска
- Схема соединений
- Диаметр арматуры, d / материал защитной арматуры
