Описание
ТУ 4211-036-39375199-11
Область применения
Измерение температуры поверхности твердых тел.
Конструктивные особенности

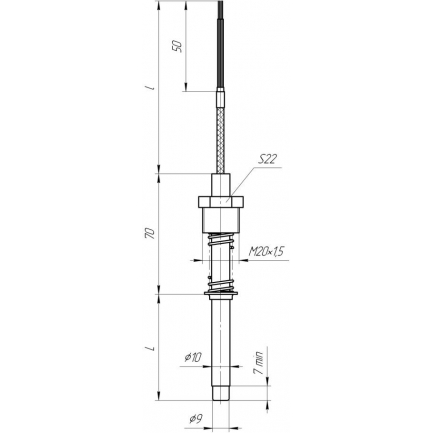

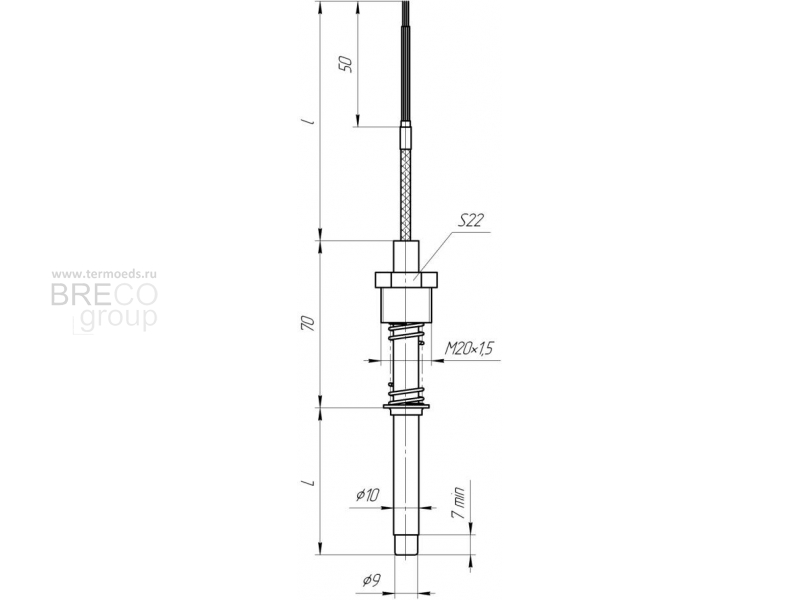

Без клеммной головки, малоинерционные. Защитная арматура с уменьшенной площадкой в зоне измерения и подпружиненным штуцером М20×1,5.
Материал защитной арматуры: сталь 12Х18Н10Т (С10).
Время термической реакции не превышает 25 сек.
Номинальное давление
Монтажные элементы рассчитаны на PN=0,4 МПа
Диапазоны измерения
НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
50М, 100М | B, C | от -50 до 180 | 150 |
50П, 100П, Pt100 | B, C | от -50 до 180 | 150 |
Технические характеристики
| Модификация | НСХ | Класс допуска | Схема | Длина монтажной части, L, мм |
| ТСМв-1388-03 | 50М, 100М | В, С | 3,4 | 60, 80, 120, 160, 200, 250, 320, 400, 500 |
| ТСПв-1388-03 | 50П, 100П, Pt100 | В, С |
Длину l выбирать из ряда: 500, 1000, 1600, 2000, 2500, 5000 мм.
Пример обозначения при заказе | |||||||||
ТСМв-1388-03 | – | 200/2000 | – | 50М | – | C | 4 | – | C10 |
1 |
| 2 |
| 3 |
| 4 | 5 |
| 6 |
- Тип и модификация термопреобразователя
- Монтажная длина, L / длина удлинительного провода, l
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
