Описание
ТУ 4211-036-39375199-11
Область применения
Измерение температуры малогабаритных подшипников и поверхности твердых тел.
Конструктивные особенности

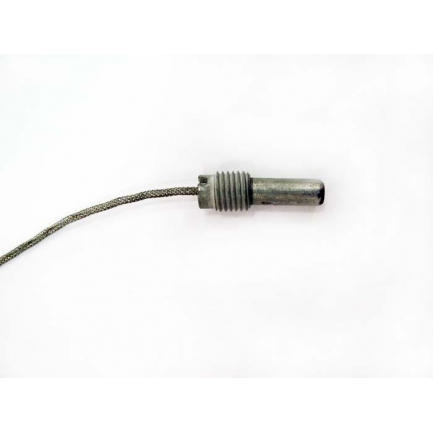

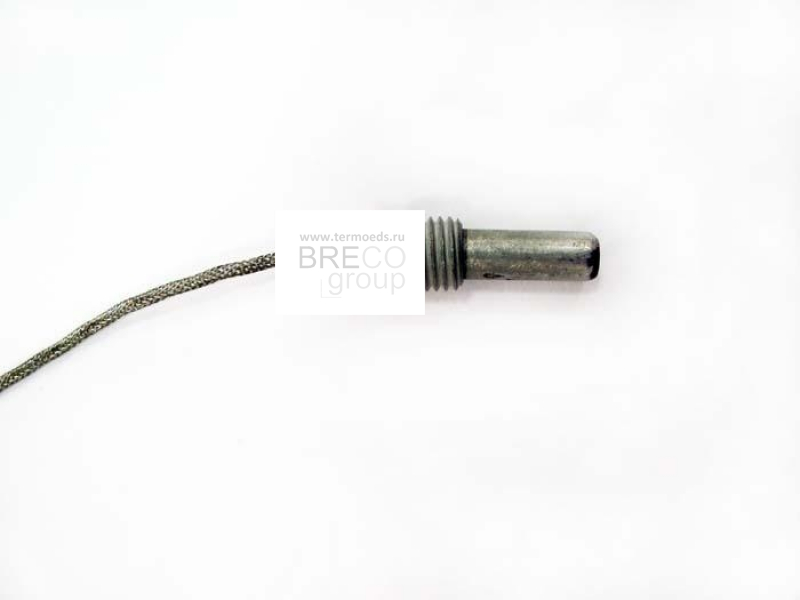

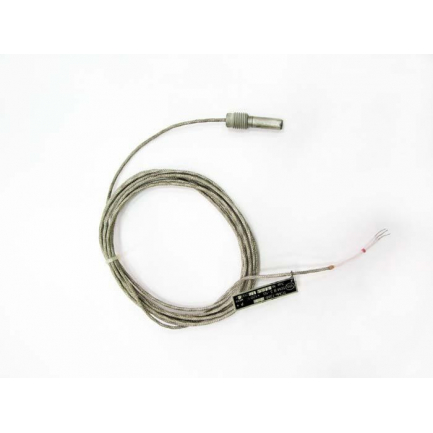

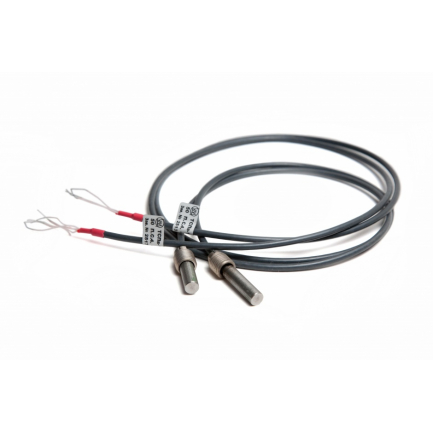

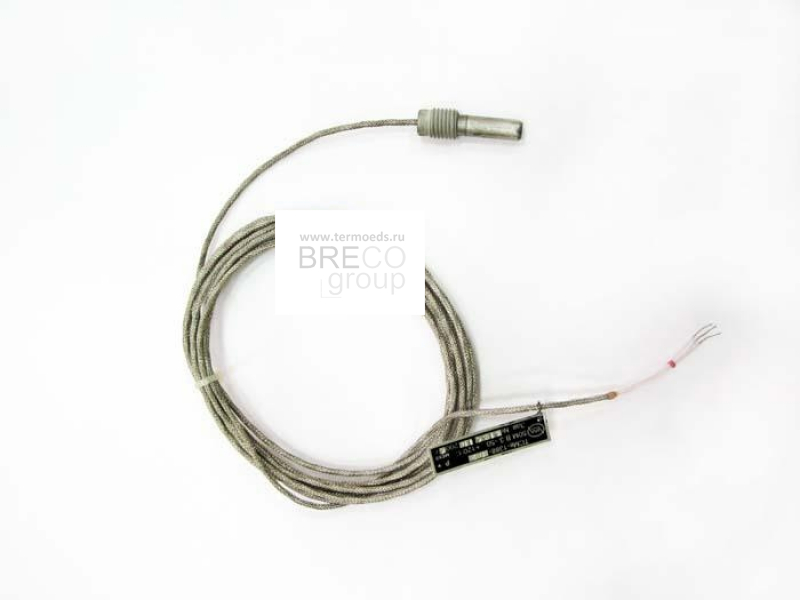

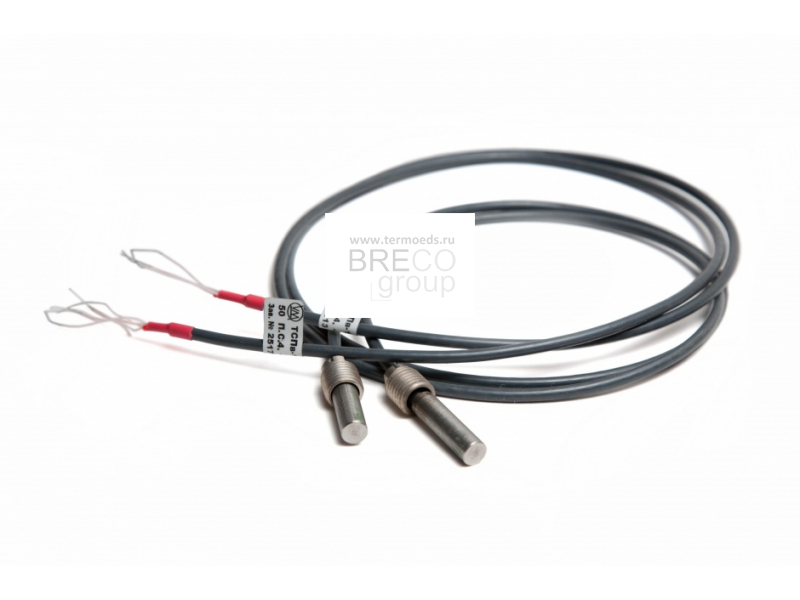

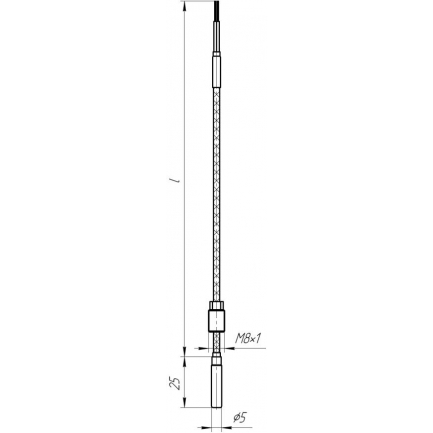

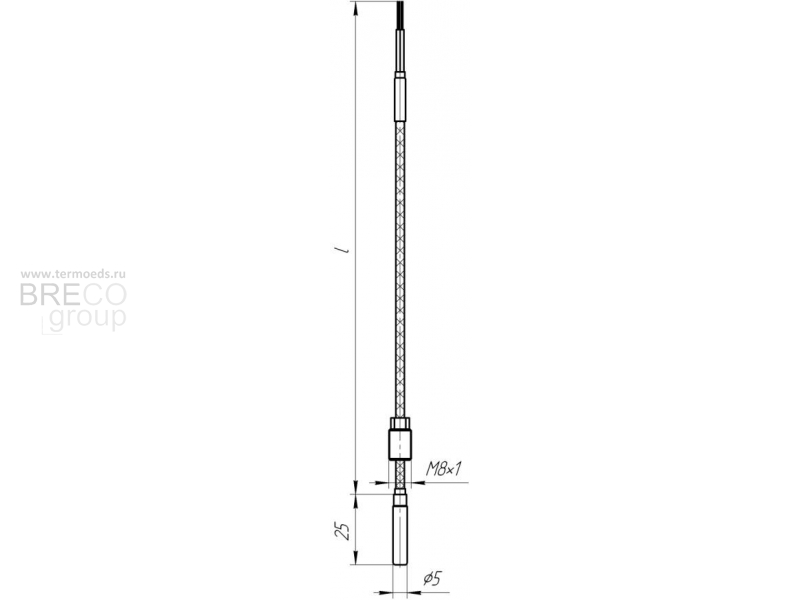

Без клеммной головки, конструкция с подвижным штуцером М8×1.
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или латунь Л63 (Л).
Диапазоны измерения
НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
50М, 100М | B, C | от -50 до 180 | 150 |
50П, 100П, Pt100 | B, C | от -50 до 180 | 150 |
Технические характеристики
Модификация | Материал арматуры | Время термической реакции, сек | НСХ | Класс допуска | Схема | Длина удлинительного провода, l, мм |
ТСМв-1388-01 | Л | 8 | 50М, 100М | В, С | 3, 4 | 120, 500, 630, 800, 1000, 1600 |
С10 | 10 | |||||
ТСПв-1388-01 | Л | 8 | 50П, 100П, Pt100 | В, С | ||
С10 | 10 |
Пример обозначения при заказе | ||||||||||
ТСМв-1388-01 | – | 500 | Ф | – | 50М | – | В | 4 | – | Л |
1 |
| 2 | 3 |
| 4 |
| 5 | 6 |
| 7 |
- Тип и модификация термопреобразователя
- Длина удлинительного провода, l
- Материал оболочки удлинительного провода: Ф – фторопласт, С – силикон, без литеры – в оплетке
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
