Описание
ТУ 4211-036-39375199-11
Область применения
Термопреобразователи сопротивления общего назначения
Конструктивные особенности

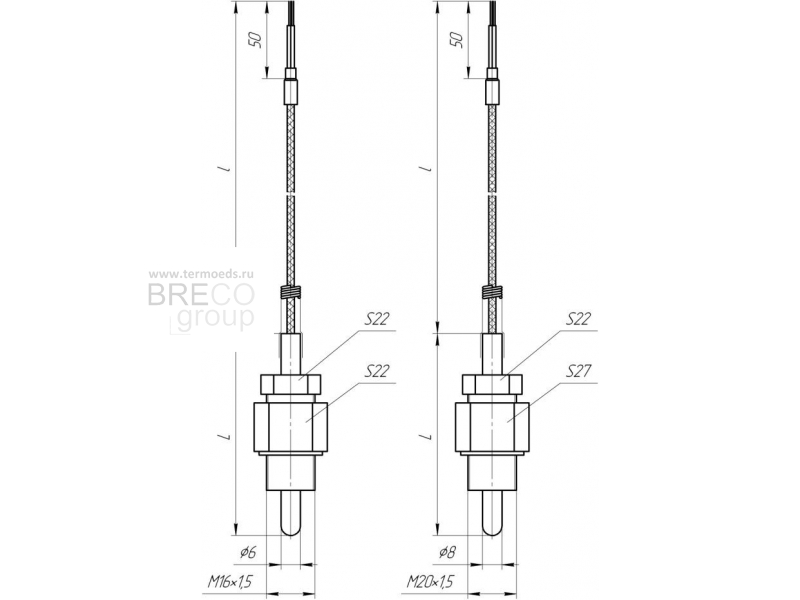

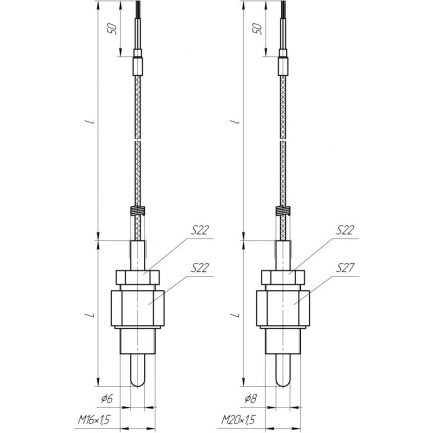

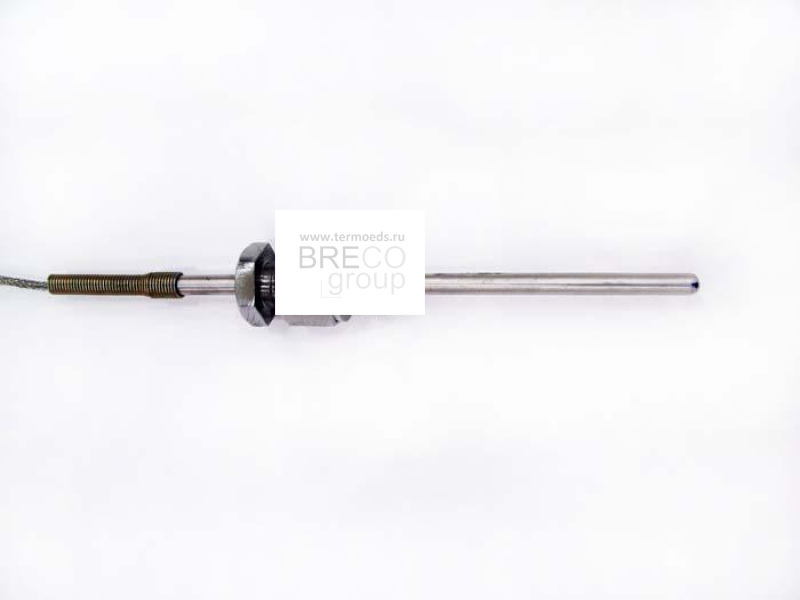

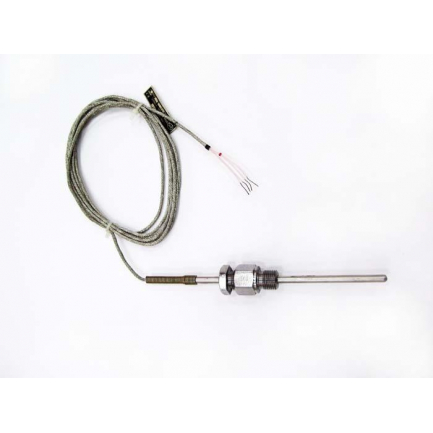

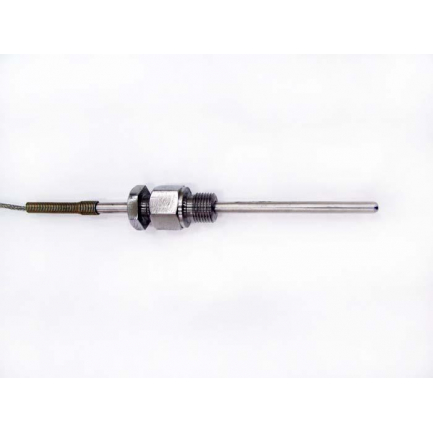

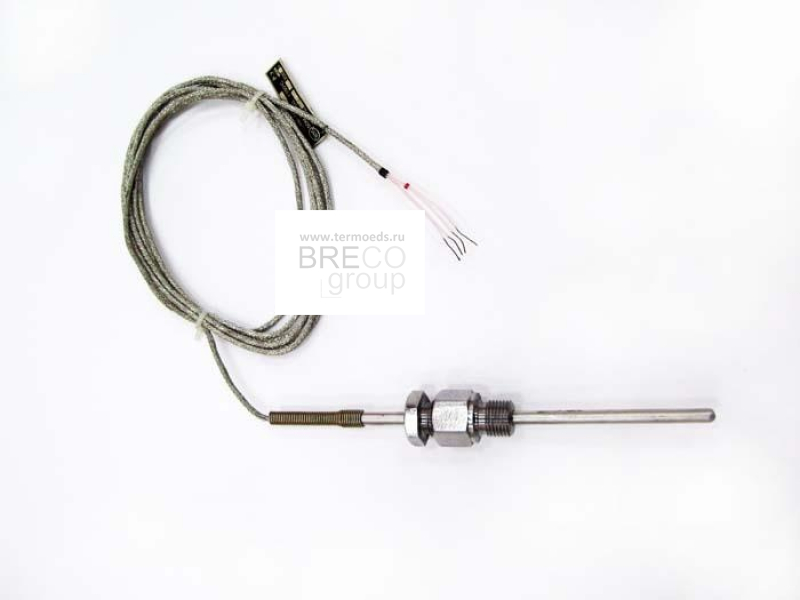

Без клеммной головки, защитная арматура с передвижным штуцером М20×1,5.
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или 08Х13 (С00).
Номинальное давление
Монтажные элементы рассчитаны на PN= 0,4 МПа
Диапазоны измерения
НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
50М, 100М | A | от -50 до 120 | 90 |
B, C | от -50 до 180 | 150 | |
50П, 100П | A | от -50 до 450 | 350 |
B, C | от -50 до 600 | 450 | |
Pt100 | A | от -50 до 300 | 250 |
B, C | от -50 до 600 | 450 |
Технические характеристики
Модификация | Время термической реакции, сек | НСХ | Класс допуска | Схема | Длина монтажной части, L, мм |
ТСМв-1288-02 | 16 | 50М, 100М | А, В, С | 3, 4 | 80, 100, 120, 160, 200, 250, 320 |
ТСМв-1288-02Б | 20 | ||||
ТСПв-1288-02 | 16 | 50П, 100П, Pt100 | А, В, С | ||
ТСПв-1288-02Б | 20 |
Длину l выбирать из ряда: 500, 1000, 2000, 2500, 3150, 5000 мм.
Пример обозначения при заказе | |||||||||
ТСПв-1288-02 | – | 320/2500 | – | 50П | – | С | 3 | – | С10 |
1 |
| 2 |
| 3 |
| 4 | 5 |
| 6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L / длина удлинительных проводов, l
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
