Описание
ТУ 4211-036-39375199-11
Область применения
Термопреобразователи сопротивления общего назначения

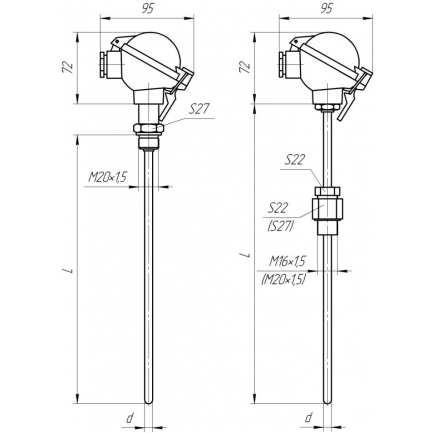

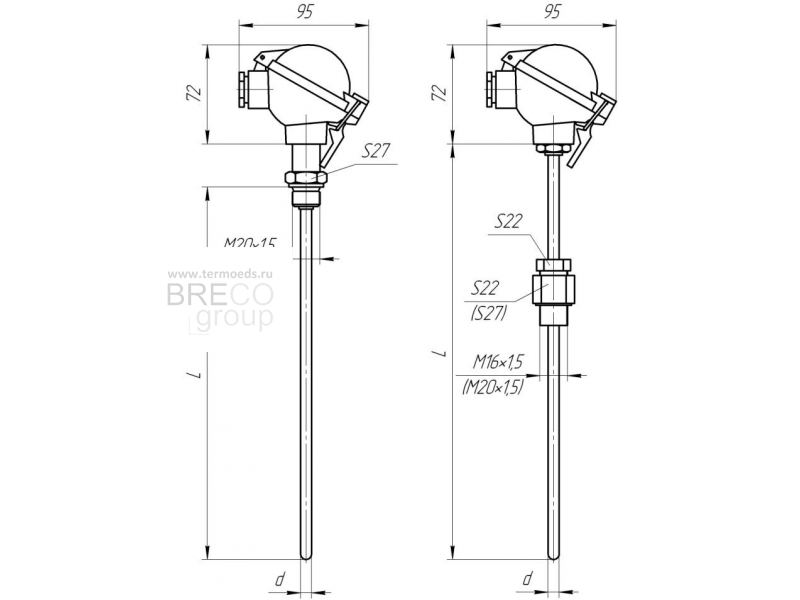

Конструктивные особенности
- ТСМв/ТСПв-1288-011: защитная арматура с неподвижным штуцером М20×1,5; материал клеммной головки – алюминиевый сплав.
- ТСМв/ТСПв-1288-021: защитная арматура с передвижным штуцером М16×1,5 (для арматуры ø6) или М20×1,5 (для арматуры ø8).
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или 08Х13 (С00).
Номинальное давление
Монтажные элементы рассчитаны на PN= 0,4 МПа
Диапазоны измерения
НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
50М, 100М | A | от -50 до 120 | 90 |
B, C | от -50 до 180 | 150 | |
50П, 100П | A | от -50 до 450 | 350 |
B, C | от -50 до 600 | 450 | |
Pt100 | A | от -50 до 300 | 250 |
B, C | от -50 до 600 | 450 |
Технические характеристики
Модификация | Диаметр арматуры, d, мм | Время термической реакции, сек | НСХ | Класс допуска | Схема | Длина монтажной части, L, мм |
ТСМв-1288-011 ТСМв-1288-021 | 6 | 16 | 50М, 100М | А, В, С | 3, 4 | 80, 100, 120, 160, 200, 250, 320 |
ТСМв-1288-011Б ТСМв-1288-021Б | 8 | 20 | ||||
ТСПв-1288-011 ТСПв-1288-021 | 6 | 16 | 50П, 100П, Pt100 | А, В, С | ||
ТСПв-1288-011Б ТСПв-1288-021Б | 8 | 20 |
Пример обозначения при заказе | |||||||||
ТСПв-1288-011Б | – | 250 | – | 100П | – | В | 3 | – | С10 |
1 |
| 2 |
| 3 |
| 4 | 5 |
| 6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
