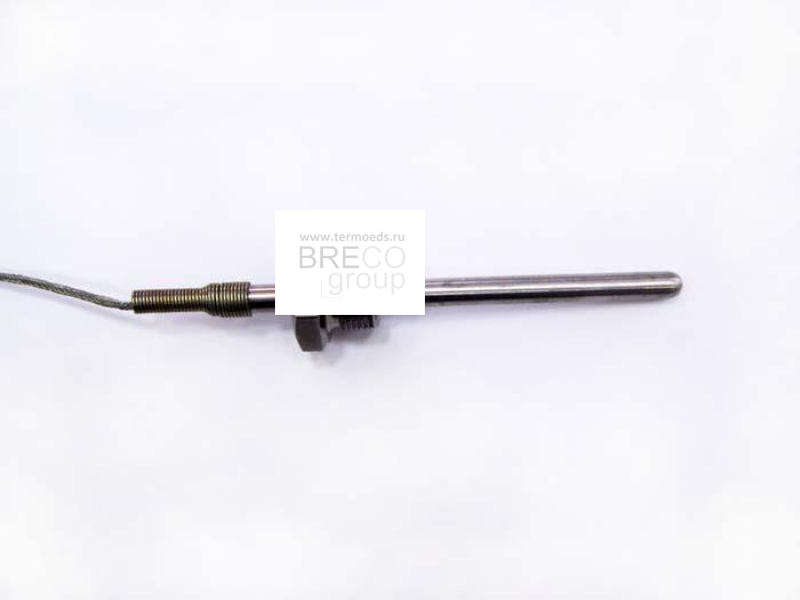

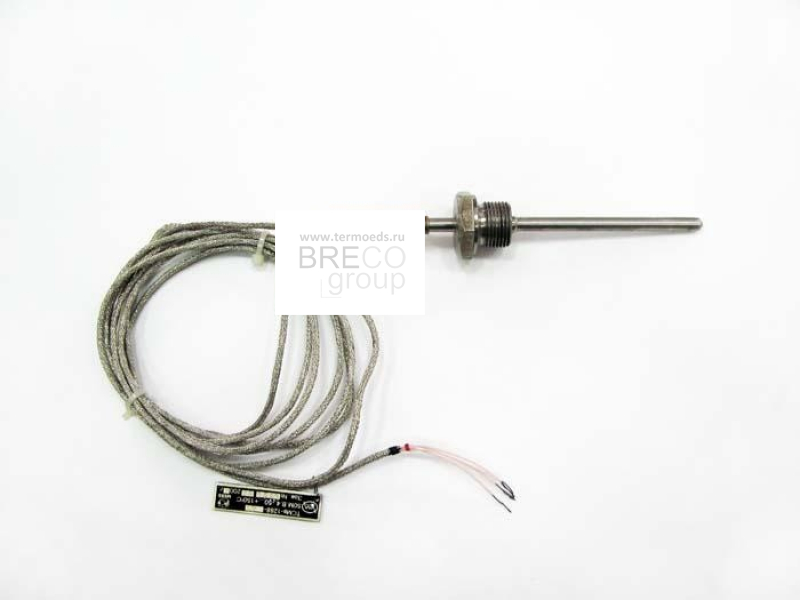

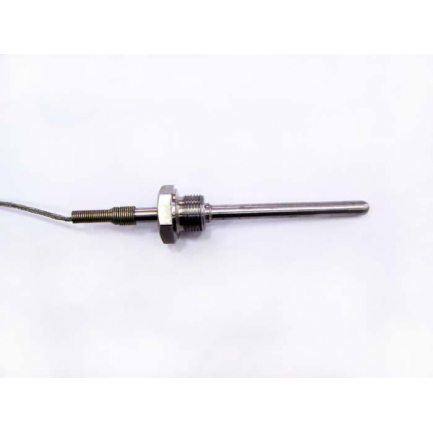

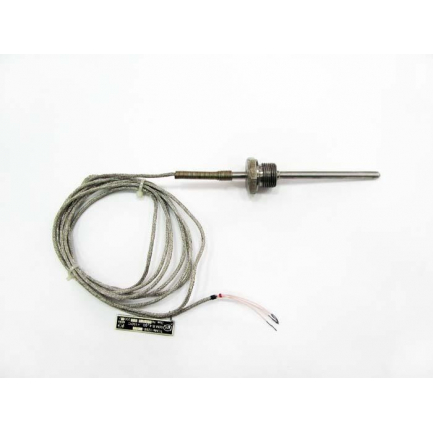

Термосопротивление ТСМВ/ТСПВ-1288-01, -01Б

Оставить заявку

Описание

ТУ 4211-036-39375199-11

Термопреобразователи сопротивления общего назначения

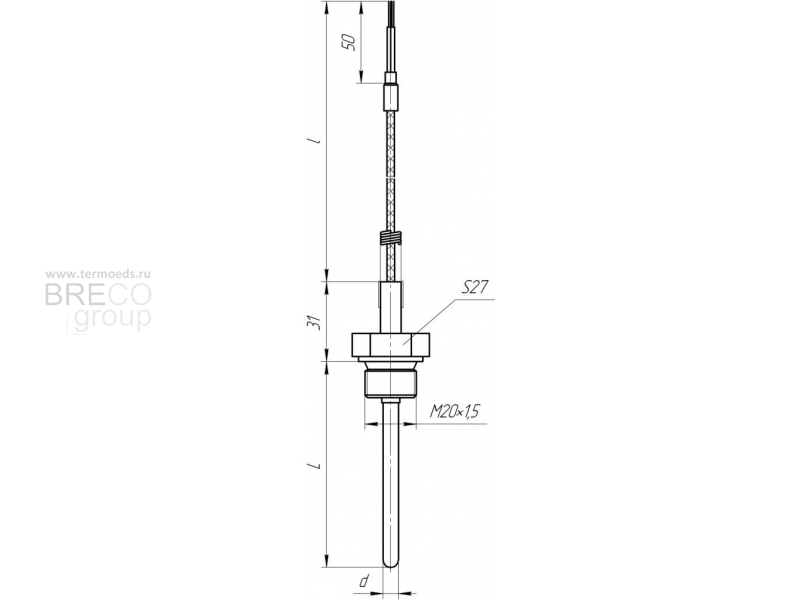

Без клеммной головки, защитная арматура со штуцером М20×1,5.

Материал защитной арматуры: сталь 12Х18Н10Т (С₁₀) или 08Х13 (С₀₀).

Монтажные элементы рассчитаны на PN= 6,3 МПа

НСХ	Класс допуска	Диапазон рабочих температур, °С	Номинальная температура применения, °С
50М, 100М	A	от -50 до 120	90
50М, 100М	B, C	от -50 до 180	150
50П, 100П	A	от -50 до 450	350
50П, 100П	B, C	от -50 до 600	450
Pt100	A	от -50 до 300	250
Pt100	B, C	от -50 до 600	450

Модификация	Диаметр арматуры, d, мм	Время термической реакции, сек	НСХ	Класс допуска	Схема	Длина монтажной части, L, мм
ТСМв-1288-01	6	16	50М, 100М	А, В, С	3, 4	80, 100, 120, 160, 200, 250, 320
ТСМв-1288-01Б	8	20	50М, 100М	А, В, С
ТСПв-1288-01	6	16	50П, 100П, Pt100	А, В, С
ТСПв-1288-01Б	8	20	50П, 100П, Pt100	А, В, С

Длину l выбирать из ряда: 500, 1000, 2000, 2500, 3000, 5000 мм

Пример обозначения при заказе
ТСМв-1288-01Б	–	160/2500	–	50М	–	В	4	–	С₁₀
1		2		3		4	5		6
