Описание
ТУ 4211-036-39375199-11
Область применения
Термопреобразователи сопротивления общего назначения

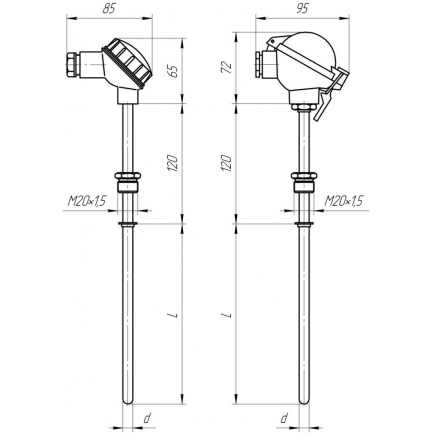

Конструктивные особенности
- ТСМв/ТСПв-1088-02: защитная арматура с подвижным штуцером М20×1,5; материал клеммной головки – фенопласт
- ТСМв/ТСПв-1088-021: то же, что и ТСМв/ТСПв-1088-02, но головка из алюминиевого сплава
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)
Время термической реакции не превышает 30 сек для ТС с диаметром рабочей части 10 мм и 20 сек для ТС с диаметром рабочей части 8 мм.
Номинальное давление
Монтажные элементы рассчитаны на PN= 6,3 МПа
Диапазоны измерения
НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
50М, 100М | A | от -50 до 120 | 90 |
B, C | от -50 до 180 | 150 | |
50П, 100П, Pt100 | A | от -50 до 450 | 350 |
B, C | от -50 до 600 | 450 |
Технические характеристики
Модификация | НСХ | Класс допуска | Схема | Длина монтажной части, L, мм |
ТСМв-1088-02, -021 | 50М, 100М | А, В, С | 3, 4 | от 80 до 3150 |
50М | В, С | 2, 2×2 | от 80 до 1250 | |
100М | от 80 до 1600 | |||
ТСПв-1088-02, -021 | 50П, 100П, Pt100 | А, В, С | 3, 4 | от 80 до 2000 |
50П | В, С | 2, 2×2 | от 80 до 500 | |
100П, Pt100 | от 80 до 1250 |
Пример обозначения при заказе | ||||||||||
ТСМв-1088-021 | – | 250 | – | 100М | – | В | 3 | – | С10 | (d=8 мм) |
1 |
| 2 |
| 3 |
| 4 | 5 |
| 6 |
|
- Тип и модификация термопреобразователя
- Длина монтажной части, L
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
Примечание: по умолчанию диаметр защитной арматуры d=10 мм. При заказе с d=8 мм, диаметр указывать в явном виде.
