Описание
ТУ 4211-023-39375199-03
Область применения
Термопреобразователи для высокотемпературных газовых сред, расплавов меди и алюминия.

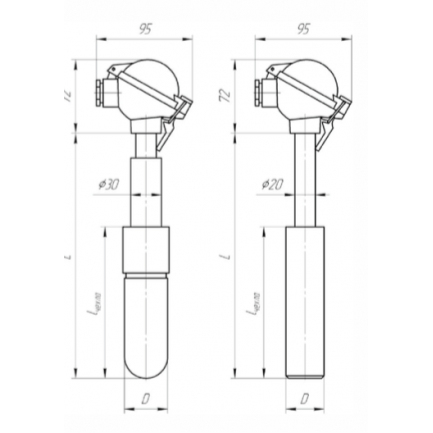

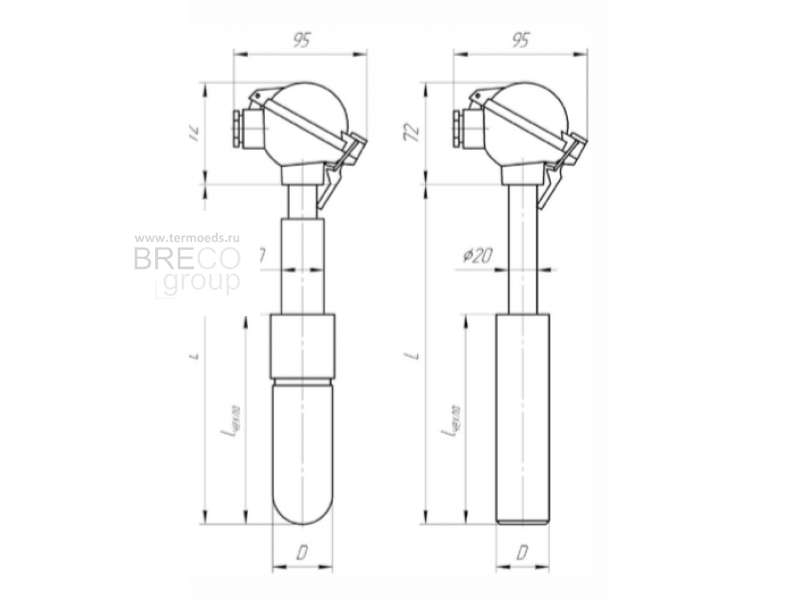

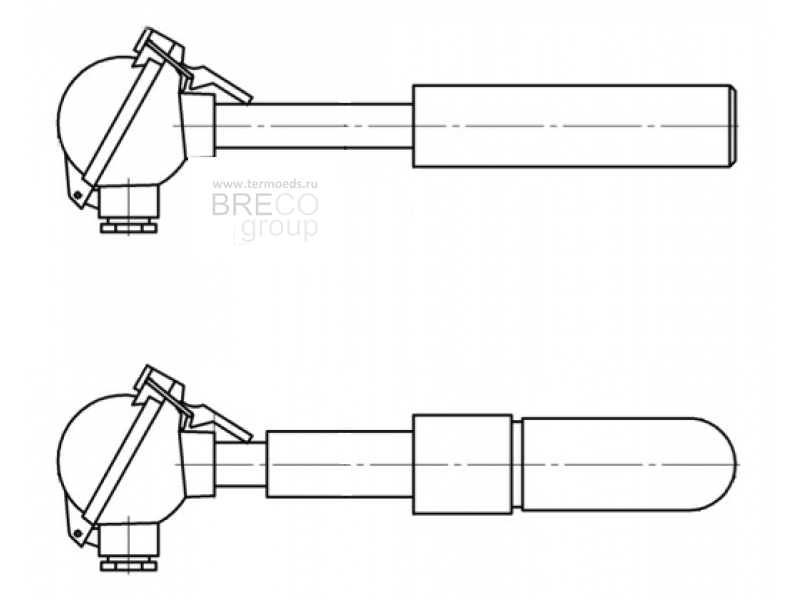

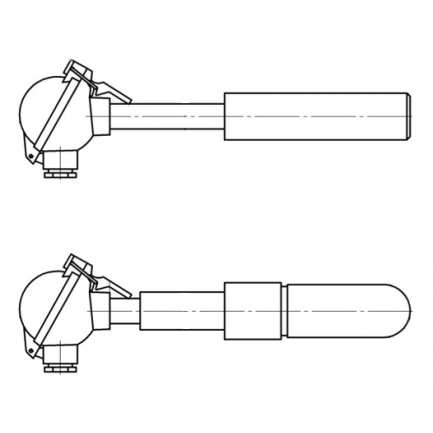

Конструктивные особенности
- ТПП/ТПР-234: защитная армат ура без штуцера, материал клеммной головки – алюминиевый сплав. Материал металлической арматуры – сталь 12Х18Н10Т, погружаемой части – боросилицированный графит БСГ с внутренним чехлом.
- ТПП/ТПР-234М: то же, что и ТПП/ТПР-234, но чехол изготовлен из сплава ХН-45Ю
Термоэлектроды: ПлТ, ПР10 (13) для ТПП; ПР6, ПР30 для ТПР.
Диапазоны измерения
Тип термопары | Материал защитного чехла | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
S R | БСГ | от 0 до 1300 | – |
Т45 | от 0 до 1250 | – | |
B | БСГ | от 600 до 1400 | – |
Т45 | от 600 до 1250 | – |
Технические характеристики
Модификация | Количество чувствительных элементов и вид рабочего спая | Защит-ный чехол | Диаметр, D, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм | Длина чехла, lчехла, мм |
ТПП-234 ТПР-234 | 1И | БСГ | 42 | 500 | 630÷2000 | 250÷1000 |
ТПП-234М ТПР-234М | Т45 | 35 40 |
Пример обозначения при заказе | ||||||||
ТПП (S)-234 | – | 2 | – | 800/500 | – | 1 | – | БСГ/42 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
- Тип и модификация термопреобразователя
- Класс допуска: 1 или 2 для ТПП, 2 или 3 для ТПР
- Длина монтажной части, L/ длина чехла, lчехла
- Количество рабочих спаев: 1
- Материал защитного чехла / диаметр чехла, D
