Описание
ТУ 4211-023-39375199-03
Область применения
Термопреобразователи для высокотемпературных газовых сред.

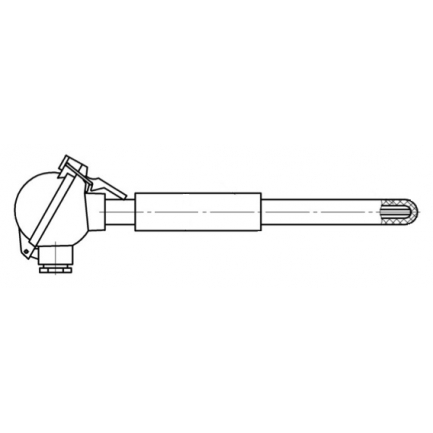

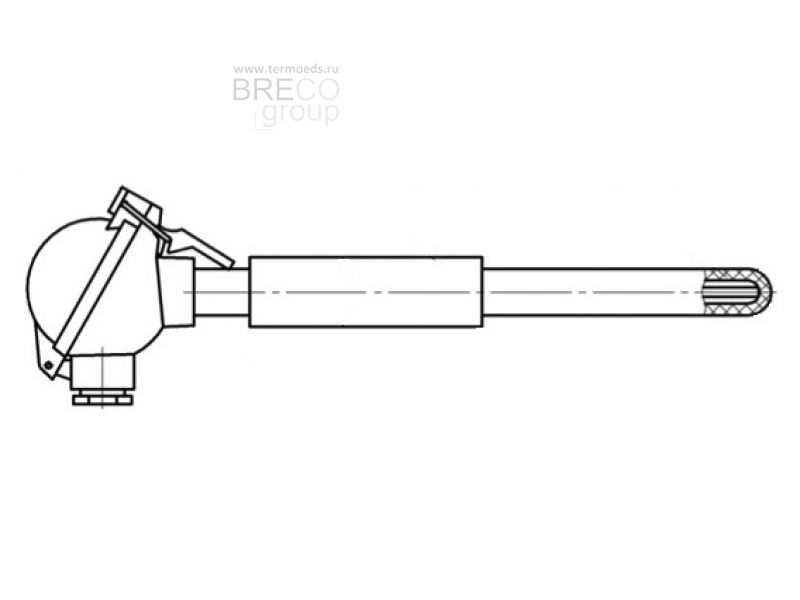

Конструктивные особенности
- Защитная арматура без штуцера, материал клеммной головки – алюминиевый сплав. Керамический чехол частично армирован трубой из стали 12Х18Н10Т (С10), 15Х25Т (Т00), ХН45Ю (Т45), ХН78Т (Т78).
- Термоэлектроды: ПлТ, ПР10 (13) для ТПП; ПР6, ПР30 для ТПР.
- Термопреобразователи комплектуются транспортным чехлом.
Диапазоны измерения
Тип термопары | Материал защитного чехла | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
S R | С530 С610 С795 С799 | от 0 до 1300 | 1100 |
B | С530 С610 | от 600 до 1500 | 1300 |
С795 | от 600 до 1550 | ||
С799 | от 600 до 1600 |
Технические характеристики

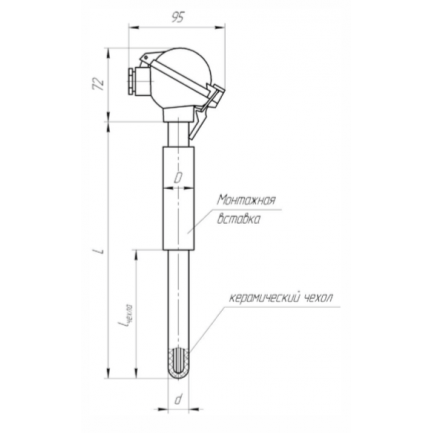

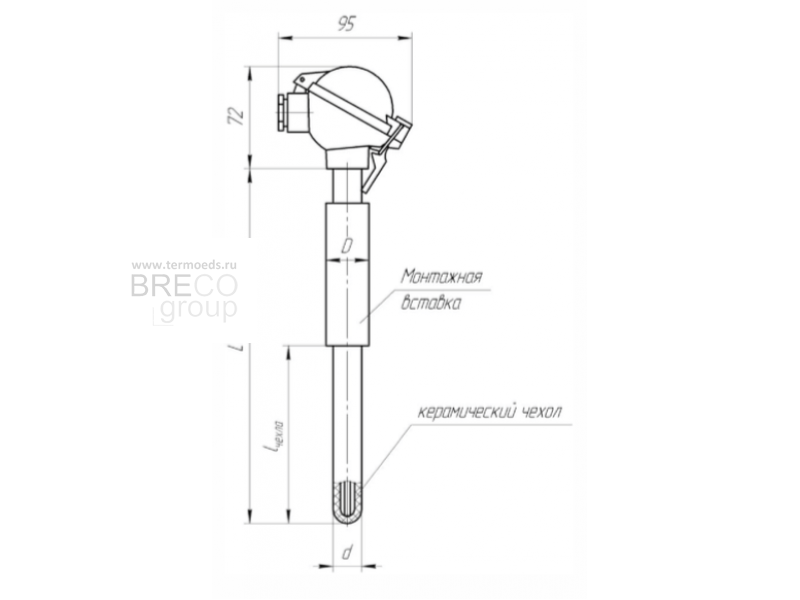

Модифи кация | Колич-во чувств-х элементов и вид рабочего спая | Защитный чехол | Диаметр защитного чехла, d, мм | Диаметр защитной арматуры, D, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм | Длина чехла, lчехла, мм |
ТПП-232 ТПР-232 | 1И, 2И | С530 С610 С795 С799 | 12 | 20 | 30 | 500÷1250 | 250÷800 |
15 | 30 | 90 | 630÷2500 | 250÷1000 |
Пример обозначения при заказе | ||||||||||
ТПП (S)-232 | – | 2 | – | 500/250 | – | 1 | – | Т45 | – | 12/С610 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
- Тип и модификация термопреобразователя
- Класс допуска: 1 или 2 для ТПП, 2 или 3 для ТПР
- Длина монтажной части, L/ длина чехла, lчехла
- Количество рабочих спаев: 1 или 2
- Материал металлической монтажной вставки.
- Диаметр защитного чехла, d/ материал защитного чехла
