Описание
ТУ 4211-023-39375199-03
Область применения
Бескорпусные термопреобразователи для высокотемпературных сред.
Конструктивные особенности
- ТПП: Термоэлектрод ПлТ, ПР10 (13)
- ТПР: Термоэлектрод ПР6, ПР30
Для изоляции термоэлектродов используется соломка из алюмооксидной керамики. Рабочий спай не изолирован. Не являются герметичными по отношению к измеряемой среде.
Диапазоны измерения
Тип термопары | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
S R | от 0 до 1300 | – |
B | от 600 до 1600 | – |
Технические характеристики

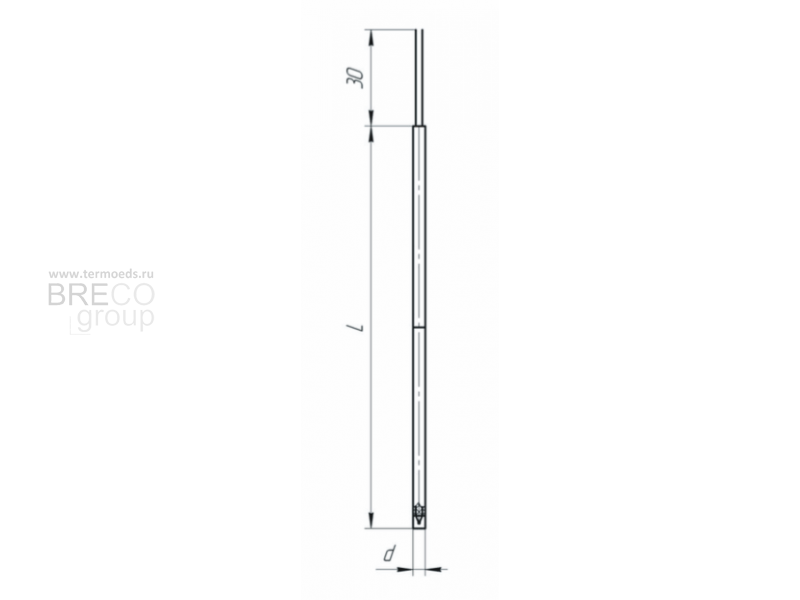

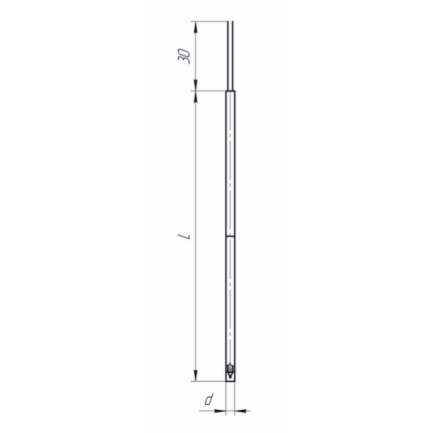

Модификация | Количество и вид рабочих спаев | Диаметр, d | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм |
ТПП/ТПР-001 | 1И | 3 4 | 1 | 320, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 5600, 6300, 8000, 10000 |
| Пример обозначения при заказе | ||||||||
ТПП(S)-001 | – | 2 | – | 320 | – | 4 | – | 0,5/0,4 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
- Тип и модификация термопреобразователя
- Класс допуска: 1 или 2 для ТПП, 2 или 3 для ТПР
- Длина монтажной части, L
- Диаметр соломки, d
- Диаметр термоэлектродов, мм
