Описание
Снят с производства.

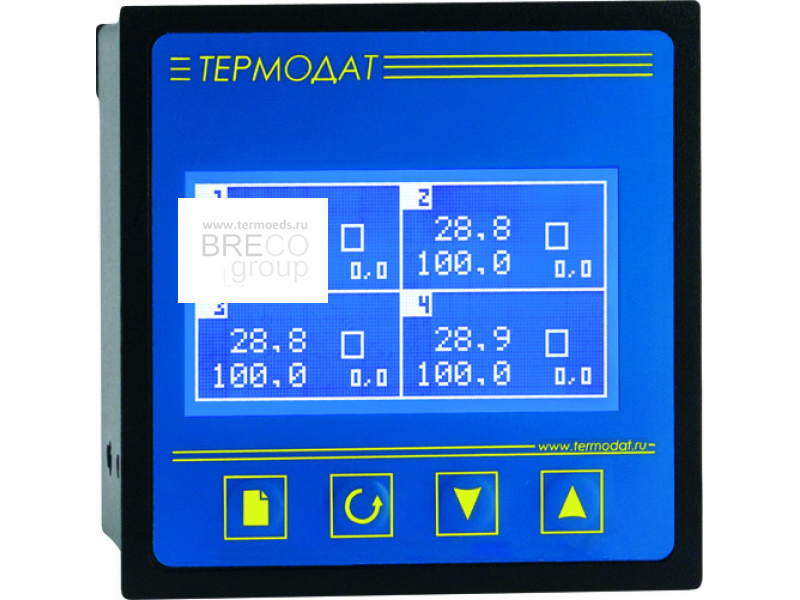

Термодат-17Е5 - двух- или четырехканальный программный ПИД-регулятор температуры и электронный самописец с графическим 3,5" дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
2 или 4 входных канала
ПИД-регулятор, программный регулятор
Электронный самописец
Графический дисплей
ПИД-закон регулирования, автоматическая настройка коэффициентов
Универсальный вход
Логический (цифровой) вход
Выходы: релейный, симисторный, транзисторный, аналоговый
Интерфейс для связи с компьютером RS485
Аварийная сигнализация
Прочный металлический корпус, размер 1/4 DIN (96х96х90мм)
Гарантия 3 года
Предназначен для:
Замены устаревших самописцев
Регулирования температуры по заданной программе
Измерения и регистрации температуры
Аварийной сигнализации
Термодат-17Е5 – программный ПИД-регулятор температуры и электронный самописец, с возможностью регулирования по двум или четырем независимым каналам одновременно, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ.
Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5” дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, %).
Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Прибор относится к классу программируемых логических контролеров.
Технические характеристики "Термодат-17Е5"
Входы: Два или четыре универсальных входа, один дискретный вход;
Выходы: Реле, транзисторный выход, симисторный выход;
Закон регулирования: ПИД, двухпозиционный, регулирование по программе;
Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 10 Вт;
Корпус: Металлический, для щитового монтажа;
Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
Масса: Не более 1 кг;
Условия эксплуатации: От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;
Снят с производства.
