Описание
При опасном повышении температуры трансформатора прибор сначала включает предупредительную сигнализацию и вентиляторы охлаждения. Если повышение температуры продолжится и температура превысит предельно допустимое значение, прибор произведёт аварийное отключение оборудования.
Датчики температуры первых трёх каналов контролируют температуру каждой фазы трансформатора, четвёртый - ярма трансформатора.
Прибор выполняет следующие функции:
- При превышении 130оС по любому из датчиков сработает реле "предупреждение" и на передней панели загорится точечный индикатор - "предупреждение".
- При превышении 155оС по любому из датчиков сработает реле "перегрев" оборудования и загорится соответствующий точечный индикатор.
- При превышении 135оС по любому из датчиков сработает реле "охлаждение" и включится вентилятор, при понижении температуры температуры до 110оС вентилятор выключится. Для отображения работы вентилятора на передней панели прибора имеется точечный индикатор "охлаждение".
- Реле "неисправность датчика" сигнализирует о неисправности датчика(ов) температуры на любом канале в случае обрыва или короткого замыкания датчика, а также при аномально быстром увеличении температуры (20о С/сек или больше), что также свидетельствует о неисправности датчика температуры. На лицевой панели прибора при неисправности какого-либо датчика загорается соответствующий индикатор.
- Кнопка "сброс" служит для отключения реле "перегрев". За 5о С до температуры аварийного отключения сигнализация снова включится. Оператор может повторно отключить сигнал тревоги. После этого реле и индикация "перегрев" в дальнейшем больше не включатся.

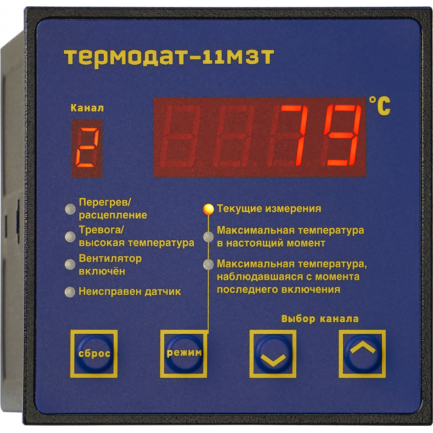

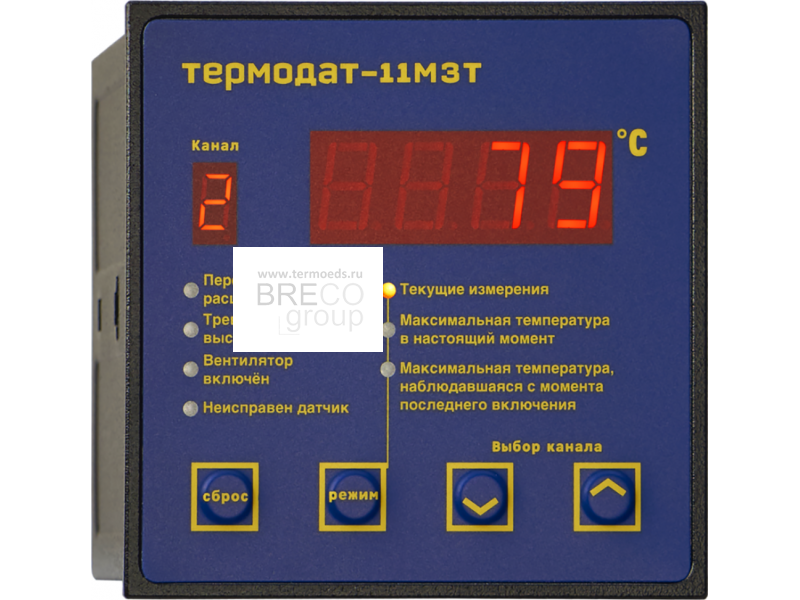

Технические характеристики "Термодат-11М3Т1, БКТ"
- Входы: Четыре входа для термосопротивлений
- Выходы: 4 реле на блоке индикации и управления.
- Закон регулирования: -
- Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
- Диапазон температур эксплуатации: От -30°С до 40°С
- Корпус: Металлический, для щитового монтажа
- Дисплей: Двухстрочный алфавитно-цифровой дисплей
- Габаритные размеры: Лицевая панель 96х96мм, глубина 92мм, вырез в щите 92х92мм
- Гарантия: 3 года
Модели прибора
11М3Т1/485 - 4 термосопротивления, интерфейс RS485
