Описание
- ТУ 4211-010-12023213-2007
- Внесены в Государственный реестр средств измерений под № 38468-08
- Номинальная статическая характеристика ТХА (К) и ТХК (L) по ГОСТ Р 8.585-2001.
- Класс допуска по ГОСТ 6616 94: 2 или 3.
Пример для записи при заказе: ТД713-d6-H250-L2-М16-ХА (-150…+800⁰С)
− ТД713 - модель преобразователя;
− d6 – диаметр корпуса (мм);
− Н250 - длина погружаемой части в (мм);
− L2 – длина провода (м);
− М16 – штуцер М16х1,5;
− ХА - тип НСХ.

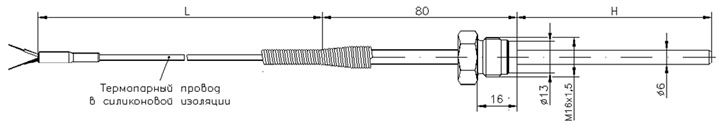

Технические характеристики "ТД713"
- Корпус термопары:12Х18Н10Т.
- Диаметр корпуса: 6 мм.
- Штуцер: М16х1,5, М20х1,5 (по заказу G1/2).
- Длина погружной части: 80, 100, 120, 160, 200, 250, 320, 400, 500, 800, 1000, 1250, 1500 мм.
- Удлинительный провод ХА(К): ПМТК
- Удлинительный провод ХК(L): ПЭТ
- Переход с корпуса на провод:Защита пружиной.
Модели прибора
ТД713-d6-H080-L2-M16-ХА (-150...+800С)
Диаметр погружной части 6мм,
длина погружной части 80мм,
силиконовый провод 2м, штуцер М16
ТД713-d6-H100-L2-M16-ХА (-150...+800С)
Диаметр погружной части 6мм,
длина погружной части 100мм,
силиконовый провод 2м, штуцер М16
