Описание
| Артикул | Описание | Цвет | Напряжение питания |

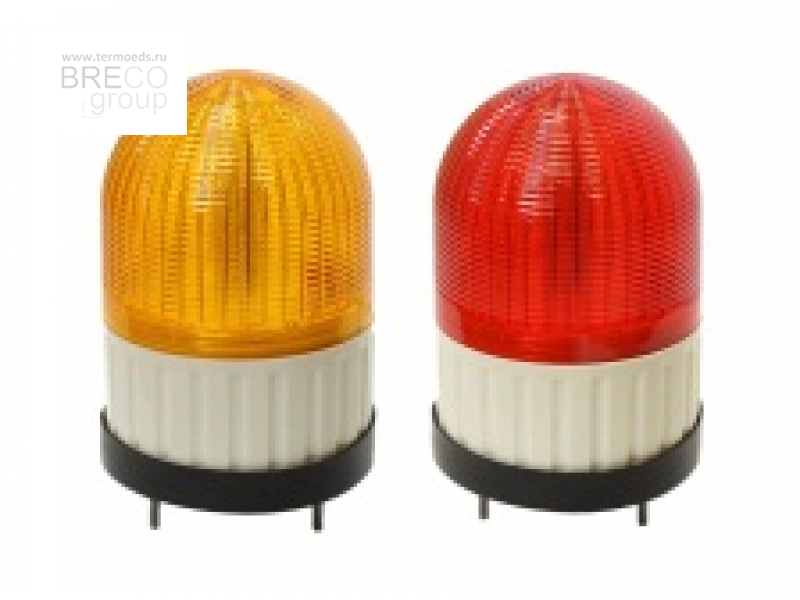

| SL100B-220-R | Светодиодный маячок, диаметр 100мм, высота 146мм, режим работы: постоянное свечение, мигание 60/300 раз/мин, вращение 15/30/120об/мин, зуммер 80дБ, кабель 0,5м, IP55, -20...+50С | красный | 220VAC |
| SL100B-220-Y | желтый | ||
| SL100B-024-R | красный | 24VDC | |
| SL100B-024-Y | желтый |
Светосигнальные колонны - это устройства, позволяющие контролировать технологические процессы на производствах с помощью световой и звуковой индикации.
Идеально подходят для автоматизации производства и многих других областей применения благодаря экономичности (энергосбережению) и отсутствием необходимости в техническом обслуживании.
Указания
- Выполнять установку, тех. обслуживание и ввод в эксплуатацию имеют право только квалифицированные специалисты.
- Оборудование использовать только в соответствии с инструкцией по эксплуатации.
- Запрещается разбирать изделие, дергать или тянуть за провод.
- Перед включением проверить электрическое соединение, которое должно соответствовать схеме, указанной в данном описании.
- Не устанавливать изделие в местах, где превышены требования по уровню вибрации.
- Недопустимо попадание внутрь изделия воды и моющих средств.
- Не протирать поверхность изделия растворителями и другими едкими химическими веществами или содержащими абразивные составляющие.
- Любые изменения или модификации в конструкции оборудования недопустимы!
Технические характеристики
| Напряжение питания | Переменный ток: 220В 50/60Гц +/-10% Постоянный ток: 24В пост. ток +/-10% |
| Потребляемый ток | Светодиодный модуль: 20мА Звуковой сигнал: 30мА |
| Режим работы | Вращение, мигание, постоянное свечение |
| Уровень громкости | Фиксированный, 80дБ |
| Класс защиты корпуса | IP55 |
| Виброустойчивость | 0,75 мм при 10-55 Гц |
| Температура окружающей среды | -20...+50 C |
| Температура хранения | -40...+70 C |
| Влажность | 45...85% относительной влажности |
| Общий вес | прибл. 0,45 кг. (напр. питания 220В 50/60Гц) прибл. 0,3 кг. (напр.питания 24В DC) |

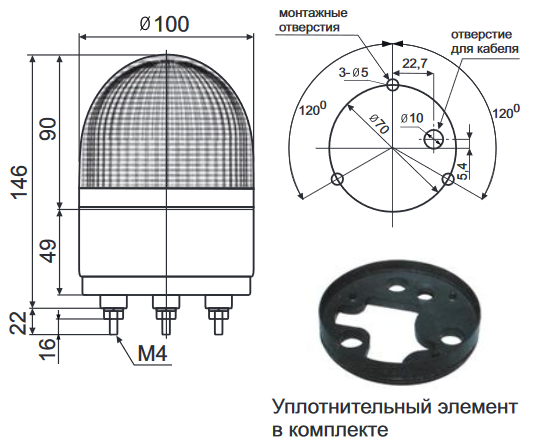

Размеры
Режимы работы
Для доступа к переключателю режимов работы аккуратно снять плафон, вращая его против часовой стрелки относительно корпуса. После выбора необходимого режима установить плафон в штатное место.
| Положение переключателя | Режим работы | |||
| 1 | 2 | 3 | 4 | |
| ON | ON | ON | OFF | Вращение; 120 об/мин |
| ON | ON | OFF | OFF | Вращение; 30 об/мин |
| OFF | OFF | OFF | OFF | Вращение; 15 об/мин |
| ON | ON | ON | ON | Мигание 300 раз/мин |
| OFF | OFF | ON | ON | Мигание 60 раз/мин |
| OFF | OFF | OFF | ON | Постоянное свечение |

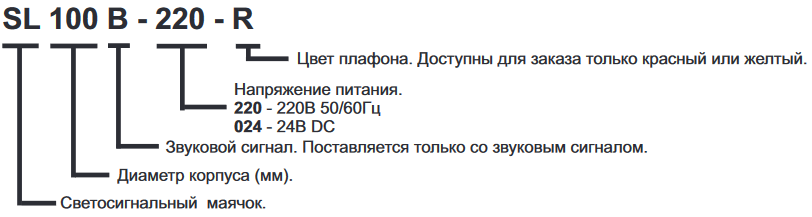

Кодообразование

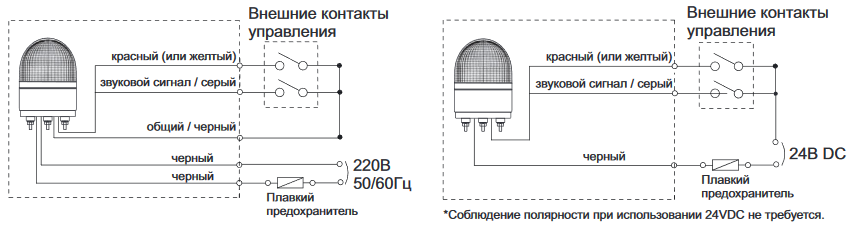

Электрическое соединение
