Описание
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS4N предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Время открытия/закрытия клапана: 100 мс
- Пониженное энергопотребление
- Компактный размер
Является аналогом:
| Производитель | Ceme |
| Модель/серия | Серия V7 |
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, масла | |
| Материал | Корпуса | Полипропилен |
| Уплотнения | Силикон | |
| Температура рабочей среды | −10...+100°С | |
| Рабочее давление | 0...0,05 МПа | |
| Время открытия/закрытия | 100 мс | |
| Диаметр условного прохода | 10 мм | |
| Присоединение | 2 штуцера ∅ 12 мм | |
| Катушка | AB2B, AB2Bs, IP54, выводные провода 30 см | |
| Питание | ~220 В, ~110 В, ~24 В =60…220 В, =24 В, =12 В | |
| Мощность | 6 ВА (АС), 6 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS4N-10-d12-CLQ | 10 | 0,85 | 2 штуцера ∅ 12 мм | 0,0 | 0,05 | 138 |
Расшифровка обозначения клапана AR-YCWS4N-10-d12-XYZ:
AR-YCWS4N – модель клапана.
10 – диаметр условного прохода в мм.
d12 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцеры.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: Q – силикон.
AR-YCWS4N – модель клапана.
10 – диаметр условного прохода в мм.
d12 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцеры.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: Q – силикон.

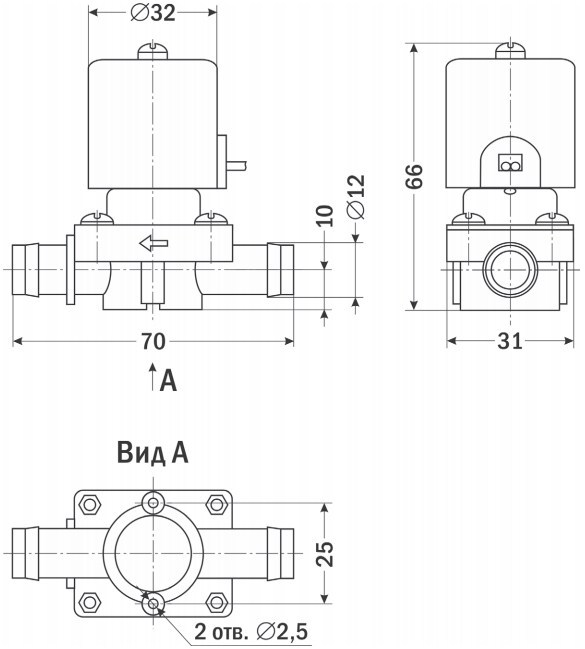

| Габаритные размеры |
 |
