Описание

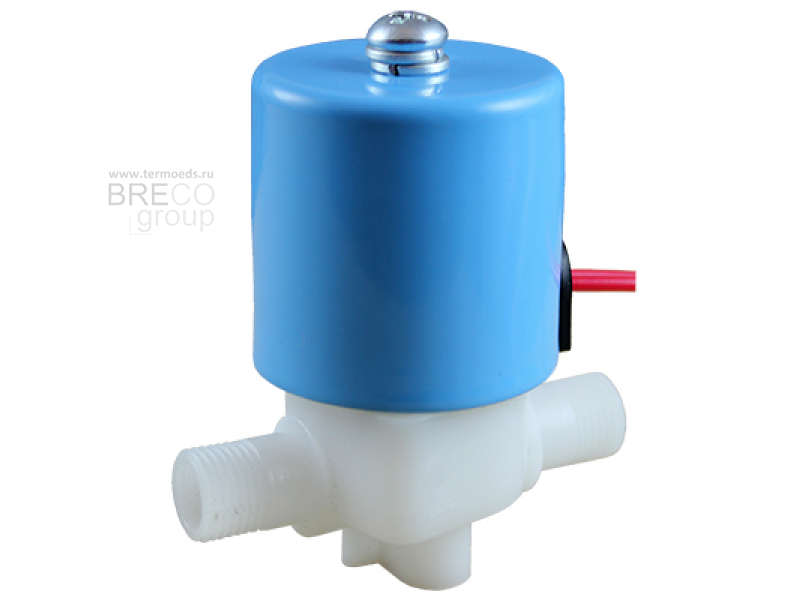

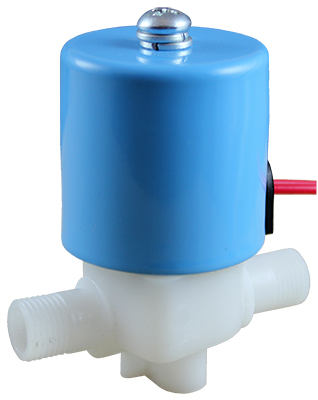

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-YCWS3-01G предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:

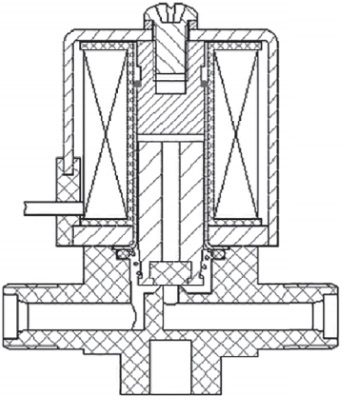

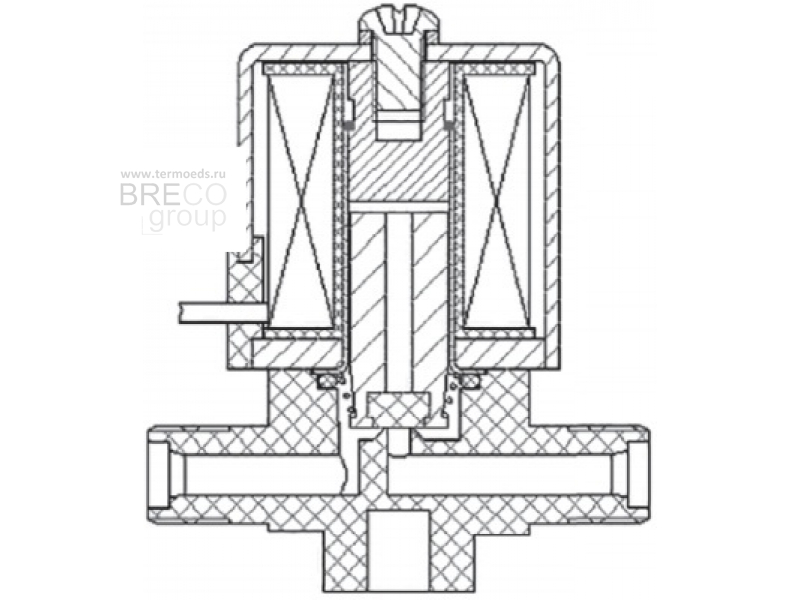

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, масла, воздух, инертные газы | |
| Материал | Корпуса | Полиацеталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...120°С | |
| Рабочее давление | 0...0,7 МПа | |
| Диаметр условного прохода | 2,3 мм | |
| Присоединение | Резьбовое G⅛" | |
| Катушка | AB2B, IP65, выводные провода 30 см | |
| Питание* | ~220 В, ~110 В =24 В, =12 В | |
| Мощность | 6 ВА (АС), 6 Вт (DC) | |
* Работа клапана с катушкой на ~24 В не гарантируется. Установка катушки на ~24 В возможна только под ответственность заказчика.
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCWS3-01G GLV | 2,3 | 0,15 | G⅛" | 0 | 0,7 | AB2B | 0,108 |

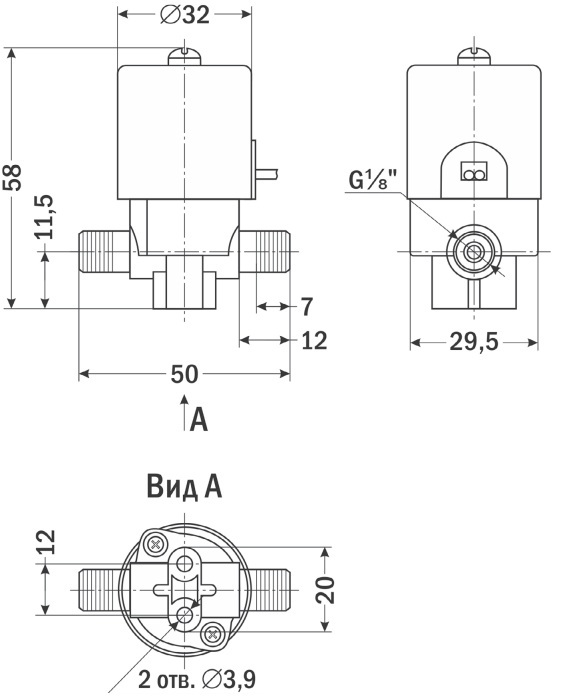

Габаритные размеры
