Описание

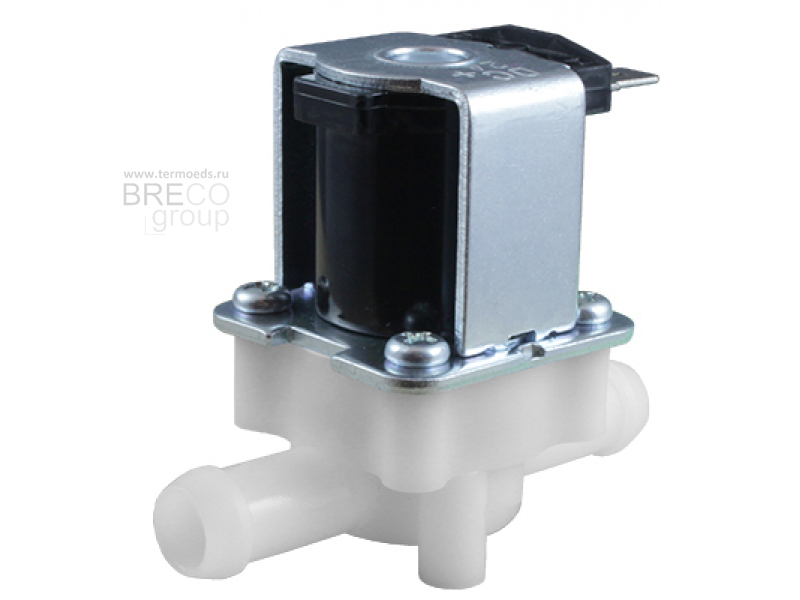

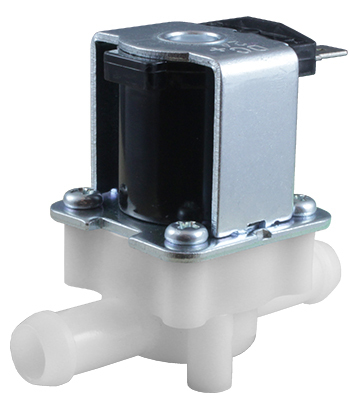

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS10-09 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Полиацеталь |
| Уплотнения | Силикон | |
| Температура рабочей среды | −10...80°С | |
| Рабочее давление | 0...0,05 МПа | |
| Диаметр условного прохода | 8 мм | |
| Присоединение | 2 штуцера ∅ 10,4 мм | |
| Катушка | SA41B, IP65 | |
| Питание* | =12 В, =24 В | |
| Мощность | 3 ВА (AC), 5 Вт (DC) | |
* Работа клапана с катушками на другие напряжения не гарантируется. Установка катушек с другим напряжением возможна только под ответственность заказчика.
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCWS10-09 CLQ | 8 | 0,32 | 2 штуцера ∅ 10,4 мм | 0 | 0,05 | SA41B | 0,102 |

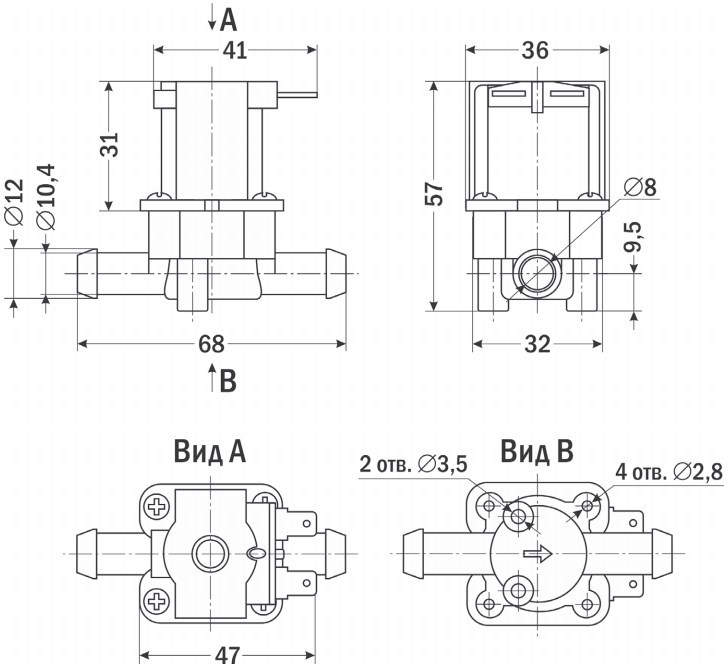

Габаритные размеры
